6 Fonctionnement en Div . 1

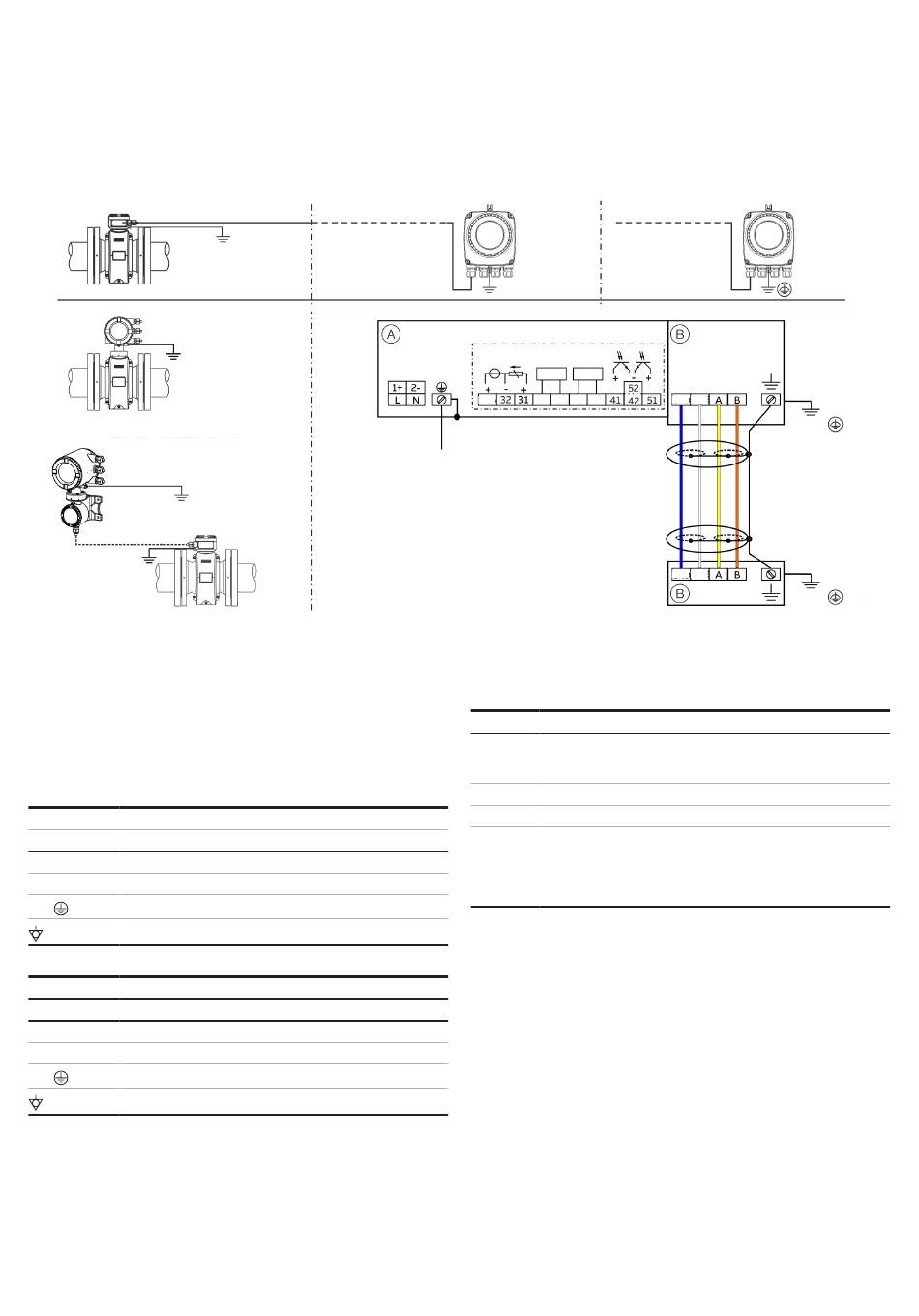

Raccordements électriques
Capteur FEP632 (Div. 1)
FEP631 (Div 1)
FEH631 (Div 1)
PA
FEP632 + FET632 (Div 1)
FEH632 + FET632 (Div 1)
PA
≤ 200 m
(≤ 656 pi.)
PA
A
Transmetteur
Figure 7 Raccordements électriques
Remarque
Pour une information détaillée sur la mise à la terre du
transmetteur et du capteur, se reporter aux instructions
d'utilisation ou de mise en service.
Raccordements pour l'alimentation électrique
Alimentation CA
No de la
Fonction / commentaires
L
Phase
N
Conducteur neutre
Conducteur de protection (PE)
PE /
Équalisation de potentiel
/ PA
Alimentation tension CC
No de la
Fonction / commentaires
1+
+
2−
−
Conducteur de protection (PE)
PE /
Équalisation de potentiel
/ PA
Transmetteur FET632 (Div. 2)
PA
PA
HART
Oc2
Oc1
Uco
V3 V4 V1 V2
PE
B
Capteur
Raccordements pour entrées et sorties
No de la
Fonction / commentaires
Uco/32
Sortie de courant 4 à 20 mA / sortie HART, active
ou
31/32
Sortie de courant 4 à 20 mA / sortie HART, passive
Sortie numérique passive DO1
41/42
51/52
Sortie numérique passive DO2
Carte enfichable, slot OC1
V1/V2
Carte enfichable, slot OC2
V3/V4
Les cartes enfichables ne peuvent pas être mises à niveau
dans des appareils protection antidéflagrante sur site
– perte d'agrément Ex.
Transmetteur FET632 à l'extérieur
de la zone dangereuse
GND UFE
PA/
GND UFE
PA/
