P R O C E S S M A S T E R F E P 6 3 0 , H YG I E N I C M A S T E R F E H 6 3 0 | S I/ F E P 6 3 0/ F E H 6 3 0/ F M/C S A - F R R É V. B
Boîtier mono-compartiment :
REMARQUE
Effet néfaste potentiel sur l'indice de protection IP
• Vérifiez que le joint n'est pas abîmé et remplacez-le si
nécessaire avant de fermer le couvercle du boîtier.
• Assurez-vous que les joints sont correctement mis en
place lors de la fermeture du couvercle du boîtier.
1
Vis du couvercle
Couvercle du boîtier
2
du transmetteur

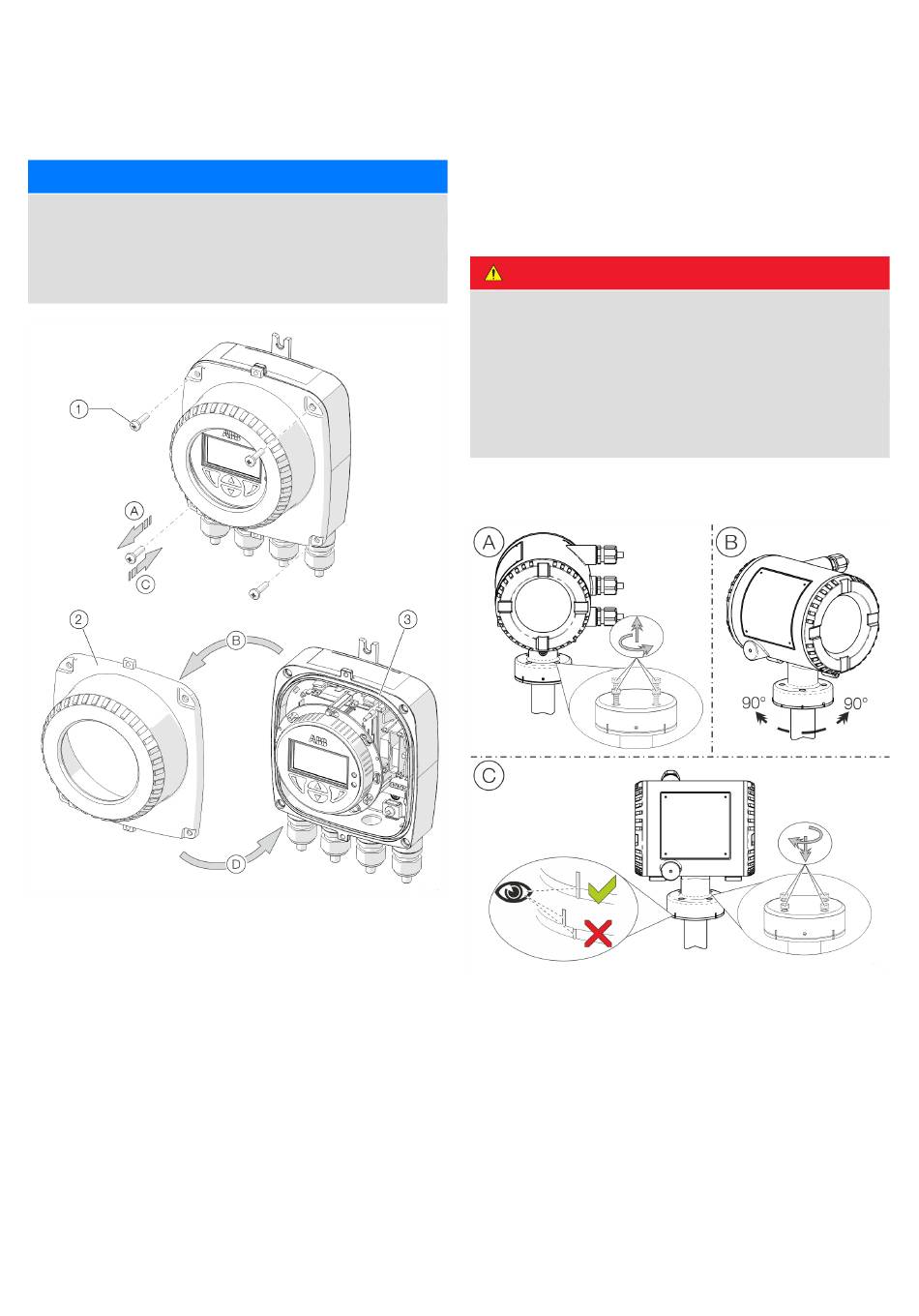

Figure 3 Ouverture / fermeture d'un boîtier mono-compartiment
Ouverture du boîtier du transmetteur : Procédez aux étapes
et
B
.
Fermeture du boîtier du transmetteur : Procédez aux étapes
et
D
.
3
Joint
Rotation du boîtier du transmetteur et de l'écran LCD
En fonction de la position d'installation, le boîtier du
transmetteur ou l'écran LCD peut pivoter pour permettre
la lecture horizontale.
Boîtier du transmetteur
DANGER
L'endommagement de l'appareil présente un risque
d'explosion !
Lorsque les vis du boîtier du transmetteur sont desserrées,
la protection contre les explosions est inopérante.
Serrez toutes les vis avant la mise en service.
Ne déconnectez jamais le boîtier du transmetteur du
capteur. Pour la rotation du boîtier du transmetteur,
desserrez uniquement les vis indiquées.
Rotation du boîtier du transmetteur : Procédez aux étapes
à
C
.
Figure 4 Rotation du boîtier du transmetteur
A
C
13
A
