01. Sulla centrale premere e mantenere premuto il tasto P2 (fig. 25) per minimo 3 secondi e poi rilascia-
re il tasto.
02. Attendere alcuni secondi che la centrale finisca l'apprendimento dei dispositivi: il led L2 si spegne. Se
invece lampeggia significa che c'è qualche errore, eventualmente vedere capitolo 10.
03. Dopo aver aggiunto o rimosso dei dispositivi è necessario eseguire di nuovo il collaudo dell'automa-
zione (paragr. 6.1).

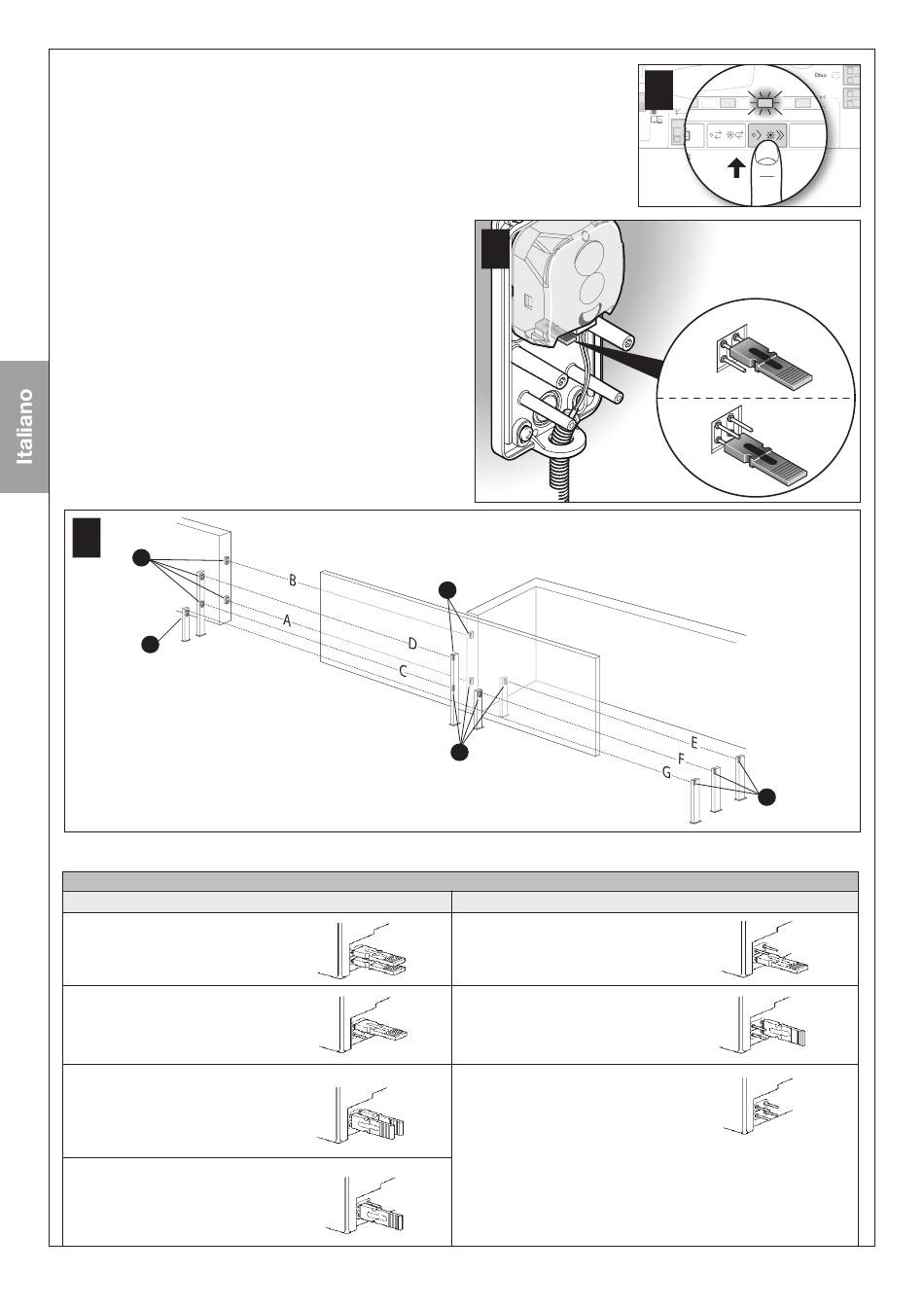

9.2.2 - Aggiunta fotocellule opzionali

In qualsiasi momento è possibile installare ulteriori fotocellule oltre a quelle
già fornite di serie con FILO. In un automatismo per cancelli scorrevoli è
possibile porle secondo quanto rappresentato in fig. 26.
Per il corretto riconoscimento delle fotocellule da parte della centrale, è
necessario eseguire l'indirizzamento delle stesse attraverso appositi ponti-
celli elettrici. L'operazione di indirizzamento va eseguita sia su TX che su RX
(ponendo i ponticelli elettrici nello stesso modo) e verificando che non siano
presenti altre coppie di fotocellule con lo stesso indirizzo. L'indirizzamento
delle fotocellule serve sia perché possano essere riconosciute correttamente
tra gli altri dispositivi dell'ECSBus sia per assegnare la funzione svolta.
01. Aprire il guscio della fotocellula.
02. Individuare la posizione in cui sono installate in base alla Figura 26 ed
eseguire il ponticello secondo la Tabella 4.
I ponticelli non usati vanno riposti nel vano a loro riservato per poter
essere riutilizzati in futuro (fig. 27).
03. Eseguire la fase di apprendimento come indicato nel paragrafo 9.2.1
"Apprendimento altri dispositivi".
26
Rx
Tx
Fotocellula
Fotocellula esterna h=50cm;
A
con intervento in chiusura
Fotocellula esterna h=100cm;
B
con intervento in chiusura
Fotocellula interna h=50cm;
C
con intervento in chiusura
Fotocellula interna h=100cm;
D
con intervento in chiusura
11 – Italiano
27
Tx
Tx
TABELLA 4
Ponticelli
Fotocellula esterna con
E
intervento in apertura
Fotocellula interna con
F
intervento in apertura
Fotocellula unica che copre tutto
G
l'automatismo con intervento sia in
apertura che chiusura
Nota: normalmente non è necessario rispettare alcun vincolo nella
posizione dei due elementi che compongono la fotocellula (TX-RX).
Solo nel caso venga utilzzata la fotocellula G assieme alla fotocellula
B è necessario rispettare la posizione degli elementi come indicato
in fig. 26.
25
A A erial Aerial al
L4 L4 L3 L3
L4
P4
P3 P3
Fotocellula
Flash Flash
Fuse 1.6A T Fuse 1.6A T
ECSbus ECSbus
Sb
L2 L2 L1 L1
L3 L2 L1
SbS SbS
SbS
P3 P2 P1
P2 P2 P1 P1
Rx
Ponticelli
