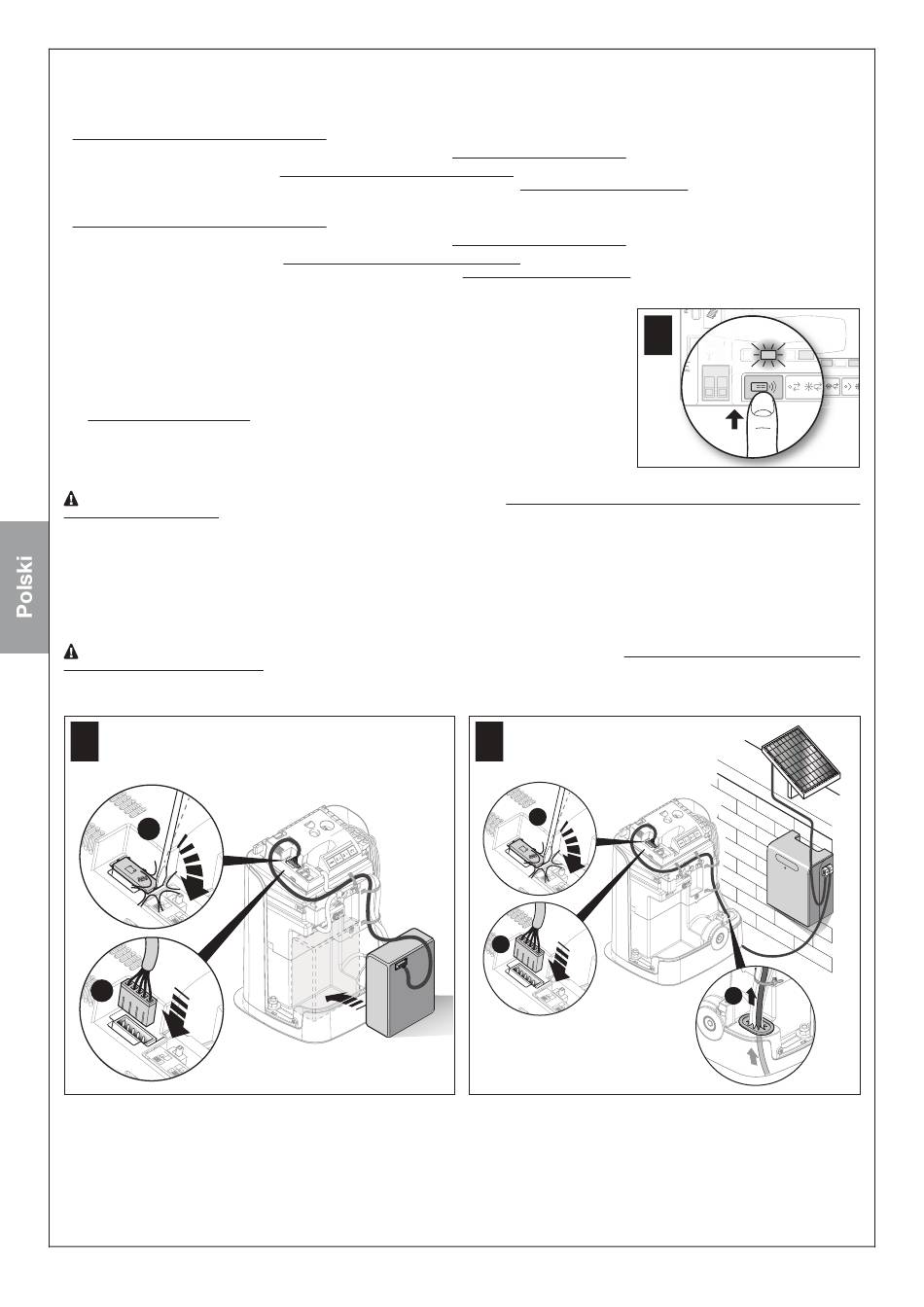

9.4 - KASOWANIE PAMIĘCI POJEDYNCZEGO NADAJNIKA Z PAMIĘCI CENTRALI
Ta procedura umożliwia skasowanie pojedynczego nadajnika (wczytanego w Trybie 1) lub wyłącznie jednego z jego przycisków (wczytanego w Trybie
2): konieczne jest posiadanie nadajnika do skasowania i równocześnie posiadanie dostępu do centrali (przed wykonaniem kolejnych działań należy
otworzyć motoreduktor - rys. 9).
• Procedura z nadajnikiem wczytanym w Trybie 1:
01. Na centrali (rys. 29) nacisnąć i przytrzymać wciśnięty przycisk P4 aż do zakończenia procedury.
02. Gdy nastąpi zaświecenie diody L4, zawsze przytrzymując wciśnięty przycisk P4, nacisnąć i przytrzymać wciśnięty również jakikolwiek przycisk
nadajnika, który pragnie się skasować, aż dioda L4 wykona 5 szybkich mignięć, następnie zwolnić oba przyciski.
Powtórzyć procedurę dla każdego nadajnika do skasowania.
• Procedura z nadajnikiem wczytanym w Trybie 2:
01. Na centrali (rys. 29) nacisnąć i przytrzymać wciśnięty przycisk P4 aż do zakończenia procedury.
02. Gdy nastąpi zaświecenie diody L4, zawsze przytrzymując wciśnięty przycisk P4, nacisnąć i przytrzymać wciśnięty również przycisk nadajnika,
który pragnie się skasować, aż dioda L4 wykona 5 szybkich mignięć, następnie zwolnić oba przyciski
Powtórzyć procedurę dla każdego nadajnika do skasowania.
9.5 - KASOWANIE CAŁKOWITE PAMIĘCI RADIOWEJ
Ta procedura umożliwia skasowanie WSZYSTKICH wczytanych nadajników: procedura do wykonania na
centrali (przed wykonaniem kolejnych działań należy otworzyć pokrywę motoreduktora - rys. 9).
01. Na centrali (rys. 29) nacisnąć i przytrzymać wciśnięty przycisk P4.
02. Sprawdzić, czy dioda L4 zaświeci się na4/5 sekund, a następnie zgaśnie i wykona 3 mignięcia.
03. Dokładnie w chwili 3 mignięcia zwolnić przycisk P4.
04. Sprawdzić, czy dioda L4 wykona bardzo szybkie mignięcia.
05. Sprawdzić, czy dioda L4 wykona 5 wolnych mignięć = skasowanie wykonane.
9.6 - MONTAŻ AKUMULATORA AWARYJNEGO (mod. PR100)
UWAGA! - Podłączenie elektryczne akumulatora awaryjnego do centrali należy wykonać dopiero po zakończeniu wszystkich etapów
montażu i programowania, gdyż stanowi on awaryjny moduł zasilania.
Aby zainstalować i podłączyć do centrali akumulator awaryjny, należy się zapoznać z rys. 30 i odnieść się do odpowiedniej instrukcji obsługi.
Gdy automatyka jest zasilana z akumulatora awaryjnego, po 60 s od zakończenia manewru, centrala automatycznie wyłączy wyjście ECSBus (i
wszystkie podłączone do niego urządzenia dodatkowe), wyjście Flash i wszystkie diody (z wyjątkiem diody ECSBus, która będzie migać wolniej): to
automatyczne wyłączanie jest funkcją „Standby".
Następnie, gdy centrala otrzyma polecenie, przywraca normalne działanie z niewielkim opóźnieniem; ta funkcja służy do ograniczenia zużycia (bardzo
ważne, gdy automatyka jest zasilana z akumulatora)
9.7 - MONTAŻ ZESTAWU SYSTEMU NA ENERGIĘ SŁONECZNĄ mod. SOLEKIT
UWAGA! - Gdy automatyka jest zasilana wyłącznie z systemu zasilania energią słoneczną, NIE MOŻE BYĆ RÓWNOCZEŚNIE ZASI-
LANA również z sieci elektrycznej.
W celu podłączenia systemu zasilania energią słoneczną SOLEKIT do centrali, należy się zapoznać rys. 31 i odpowiednią instrukcją obsługi.
30
PR100
1
2
13 – Polski
29
31
SOLEKIT
1
2
Flash Flash
Fuse 1.6A T Fuse 1.6A T
OGI OGI
ECSbus ECSbus
Stop Stop
SbS SbS
Aerial
L4 L4 L3 L3
L4 L 3 L L3 3 L2 L2 L1 L1
SbS SbS
P4 P 3 P3 P 3 3 P2 P2 P1 P1
P4 P4 P3 P3
1
