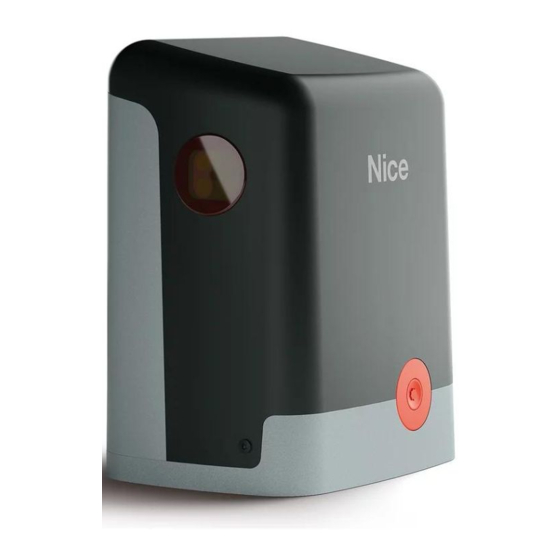

Nice FILO 600 Notice Simplifiee

Ce琀琀e no琀椀ce simpli昀椀ée ne remplace en aucun cas la no琀椀ce d'u琀椀lisa琀椀on fournie avec le produit qui doit être lue avant l'installa-
琀椀on de la motorisa琀椀on.
LIMITES D'UTILISATION
Si l'une de ces valeurs n'est pas respectée, il est préférable de prendre contact avec
notre service technique
LISTE DES CÂBLES
REPERE
A
B
C
D
D
ATTENTION ! - Les câbles u琀椀lisés doivent être adaptés au type d'installa琀椀on. Par exemple, on conseille un câble type H03VV-F
pour la pose à l'intérieur ou H07 RN-F pour la pose à l'extérieur.
Note 1 : Il est possible d'u琀椀liser un câble d'alimenta琀椀on de plus de 30 m à condi琀椀on qu'il soit d'une sec琀椀on supérieure (par
exemple 3 x 2.5 mm²) et prévoir la mise à la terre à proximité de l'automa琀椀sme.
Note 2 : Le câble RG 58 correspond à un câble d'antenne de 52 Ohm d'impédance u琀椀lisé en radio, à défaut d'en trouver il est
possible d'u琀椀liser un câble d'antenne TV.
Note 3 : Pour les câbles ECS bus, LM 100 il n'y a pas de contre indica琀椀ons par琀椀culières à l'u琀椀lisa琀椀on d'un seul câble qui
regroupe plusieurs connexions.
No琀椀ce simpli昀椀ée
FILO 600 / FILO 400
CONNEXION
Ligne d'alimenta琀椀on 230 Vca 50/60 Hz
Sor琀椀e clignotant
Antenne radio
Entrée / sor琀椀e cellules
Entrée / sor琀椀e cellules + LM 100 ( en op琀椀on) câble 4 x 0,5 mm² ou 1 mm² 20 m (note 3)
TYPE DE CABLE
câble 3 x 1,5 mm² 30m ( note 1)
câble 2 x 0,5 mm² 20 m
câble blindé RG 58 ( note 2) inférieur à 5m
câble 2 x 0,5 mm² ou 1 mm² 20 m (note 3)
No琀椀ce simpli昀椀ée NiceHome - Filo 400/600 - 1
LONGUEUR MAXI
