Cavalier CMOS
d'effacement

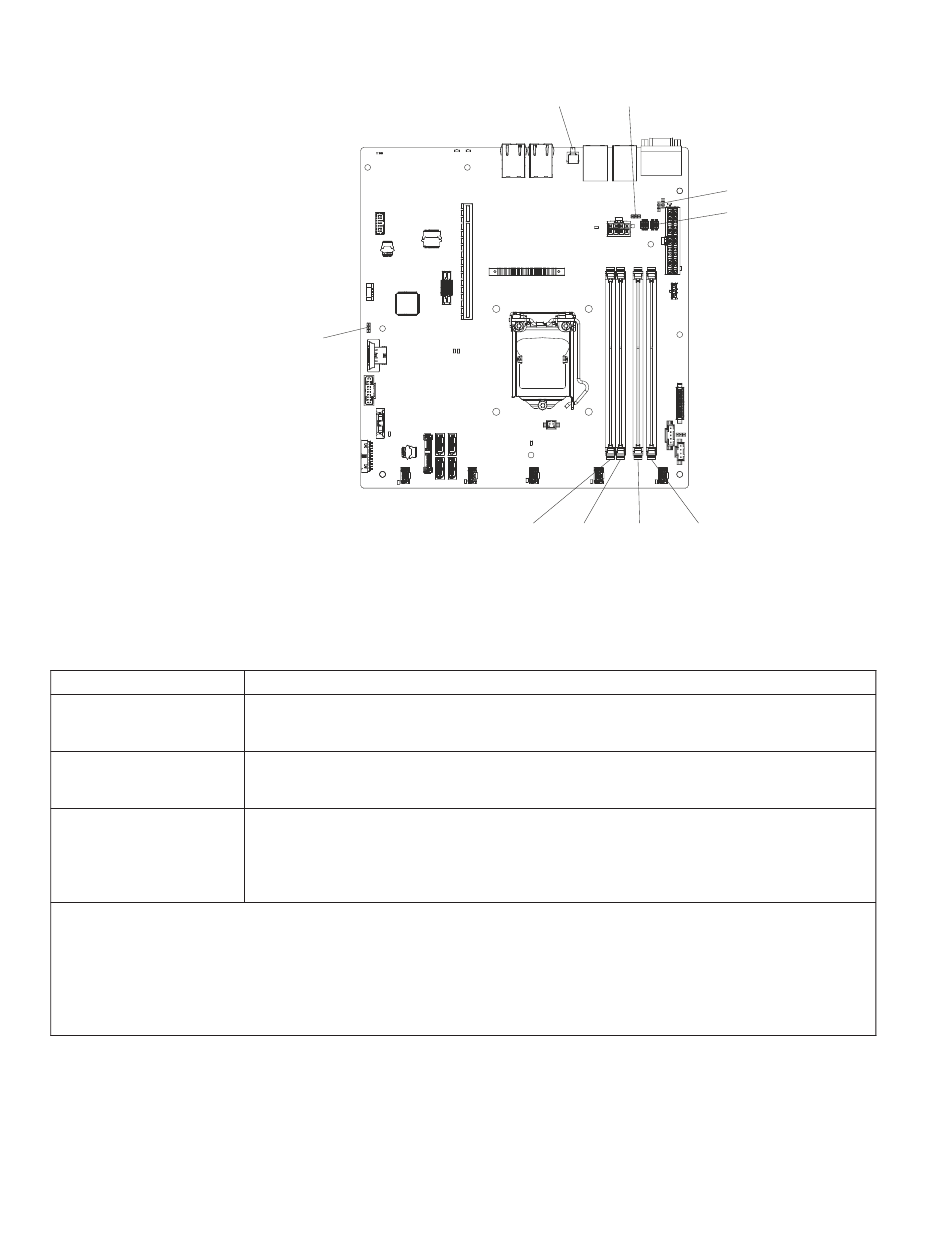

Figure 18. Emplacement des commutateurs, des cavaliers et des boutons sur la carte mère
Le tableau suivant décrit les cavaliers de la carte mère.
Tableau 2. Définition de cavaliers
Nom du cavalier
Cavalier CMOS
d'effacement
Cavalier de basse sécurité
(JP12)
Cavalier de récupération
d'amorçage UEFI (JP16)
Remarque :
1. Si aucun cavalier n'est présent, le serveur répond comme si les broches étaient définies avec les valeurs par
défaut.
2. Si le cavalier de sauvegarde d'initialisation de l'UEFI est déplacé des broches 1 et 2 aux broches 2 et 3 avant la
mise sous tension du serveur, la page de mémoire morte flash chargée change. Ne modifiez pas la position de la
broche du cavalier après la mise sous tension du serveur. Cela peut provoquer un problème imprévisible.
Le tableau ci-dessous décrit les fonctions du bloc de commutateurs SW1 de la carte
mère.
28
System x3250 M5 Type 5458 - Guide d'installation et de maintenance
Description
v Broches 1 et 2 : Conservation des données CMOS (par défaut)
v Broches 2 et 3 : Effacement des données CMOS
v Broches 1 et 2 : Basse sécurité détectée
v Broches 2 et 3 : Basse sécurité non détectée (par défaut)
v Broches 1 et 2 : Normal (par défaut). Charge la page de mémoire morte du
microprogramme du serveur principal.
v Broches 2 et 3 : Amorçage depuis la page de sauvegarde. Charge la page de mémoire
morte du microprogramme du serveur secondaire (de sauvegarde).
Cavalier de récupération
Bouton d'interruption
d'amorçage UEFI (JP16)
non masquable
Barrette
Barrette
DIMM 4
DIMM 3
Cavalier de basse
sécurité (Jp12)
Bloc commutateurs Sw1
Barrette Barrette
DIMM 2 DIMM 1
