Standard - IBM System x3250 M5 Guide D'installation

Remplacement de la plaque arrière d'unité de disque dur 2,5
pouces à remplacement standard
Les informations suivantes vous indiquent comment remplacer la plaque arrière
d'unité de disque dur 2,5 pouces à remplacement standard.
Avant de commencer
Lisez les consignes de sécurité des sections «Sécurité», à la page xi et «Conseils
d'installation», à la page 31.
Si vous remplacez un composant serveur dans le serveur, sortez le serveur du
boîtier de l'armoire, mettez le serveur et les périphériques hors tension, puis
débranchez les cordons d'alimentation et tous les câbles externes.
Pourquoi et quand exécuter cette tâche
Pour remplacer la plaque arrière d'unité de disque dur 2,5 pouces à remplacement
standard, procédez comme suit :
Procédure
1. Alignez la plaque arrière avec les emplacements d'alignement correspondants
2. Abaissez la plaque arrière dans l'emplacement du châssis jusqu'à ce que la

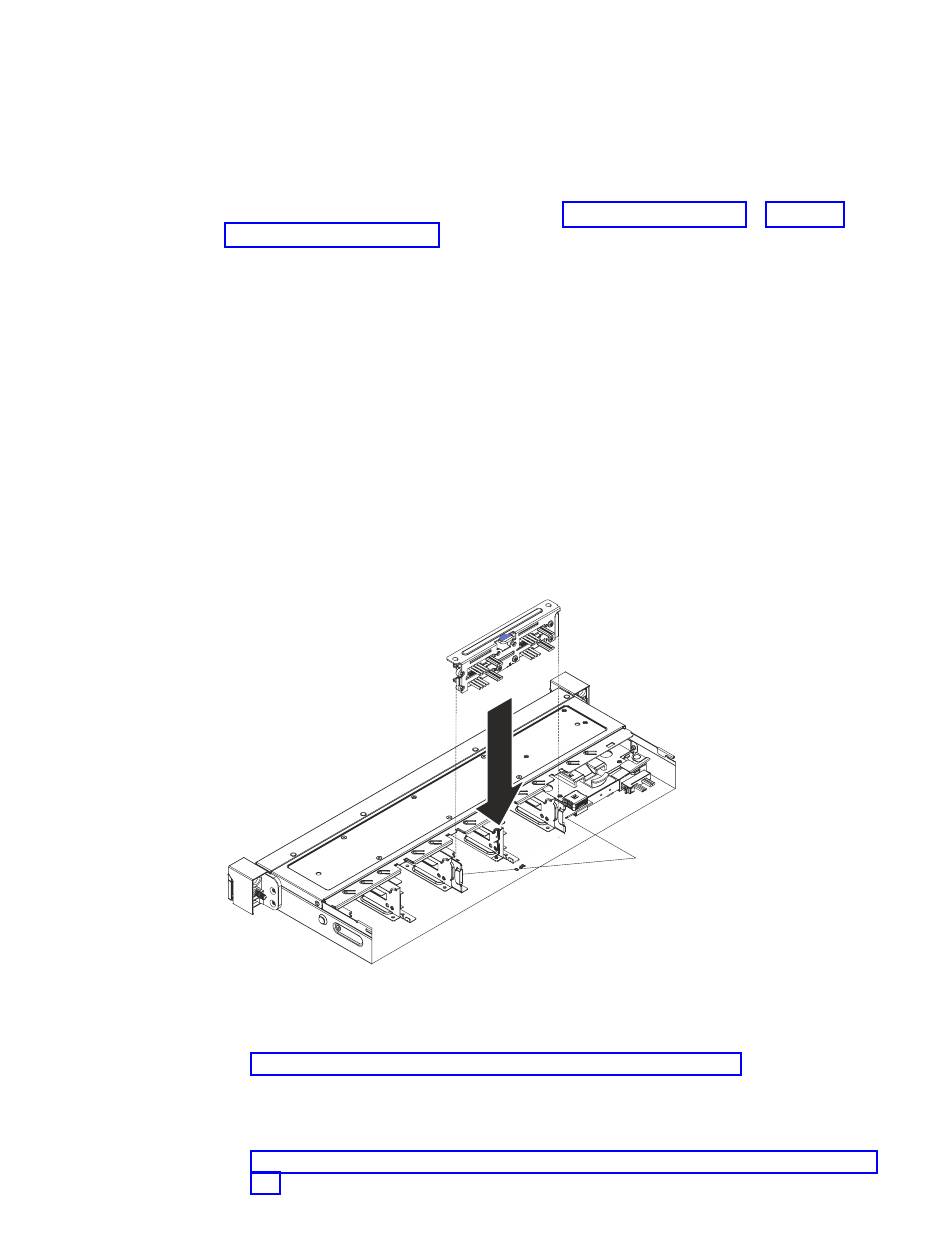

Figure 154. Installation de la plaque arrière d'unité de disque dur 2,5 pouces à remplacement

standard

3. Connectez les câbles à l'adaptateur RAID ou à la carte mère (voir
4. Reconnectez le cordon d'alimentation.
5. Veillez à ce que les câbles appropriés passent par les clips de fixation.
6. Réinstallez les unités de disque dur et les panneaux obturateurs (voir
262
System x3250 M5 Type 5458 - Guide d'installation et de maintenance
dans le châssis.
patte avant s'enclenche dans les taquets du châssis.
«Cheminement du câble interne et connecteurs», à la page 296).
«Remplacement d'une unité de disque dur à remplacement standard», à la page
206).
Emplacements d'alignement
