Retrait d'un contrôleur IBM SAS/SATA ServeRAID
Les informations suivantes vous permettent de retirer un contrôleur IBM
SAS/SATA ServeRAID.
Avant de commencer
Lisez les consignes de sécurité des sections «Sécurité», à la page xi et «Conseils
d'installation», à la page 31.
Si vous remplacez un composant serveur dans le serveur, sortez le serveur du
boîtier de l'armoire, mettez le serveur et les périphériques hors tension, puis
débranchez les cordons d'alimentation et tous les câbles externes.
Remarque : Par souci de concision, le contrôleur IBM ServeRAID SAS/SATA est
souvent appelé adaptateur SAS/SATA ou adaptateur ServeRAID dans le présent
document.
Pourquoi et quand exécuter cette tâche
Pour retirer un contrôleur IBM SAS/SATA ServeRAID, procédez comme suit :
Procédure
1. Retirez le carter (voir «Retrait du carter», à la page 34).
2. Retirez l'assemblage à carte mezzanine PCI (voir «Retrait de la carte de bus
PCI», à la page 188).
3. Débranchez le cordon d'interface du contrôleur SAS/SATA ServeRAID.
4. Posez la carte de bus PCI sur une surface plane antistatique.
5. Saisissez soigneusement l'extrémité du contrôleur SAS/SATA ServeRAID, puis
tirez le contrôleur pour le sortir du connecteur sur l'assemblage à carte
mezzanine PCI.
Obturateur d'emplacement de carte
Adapte r u
Carte de bus

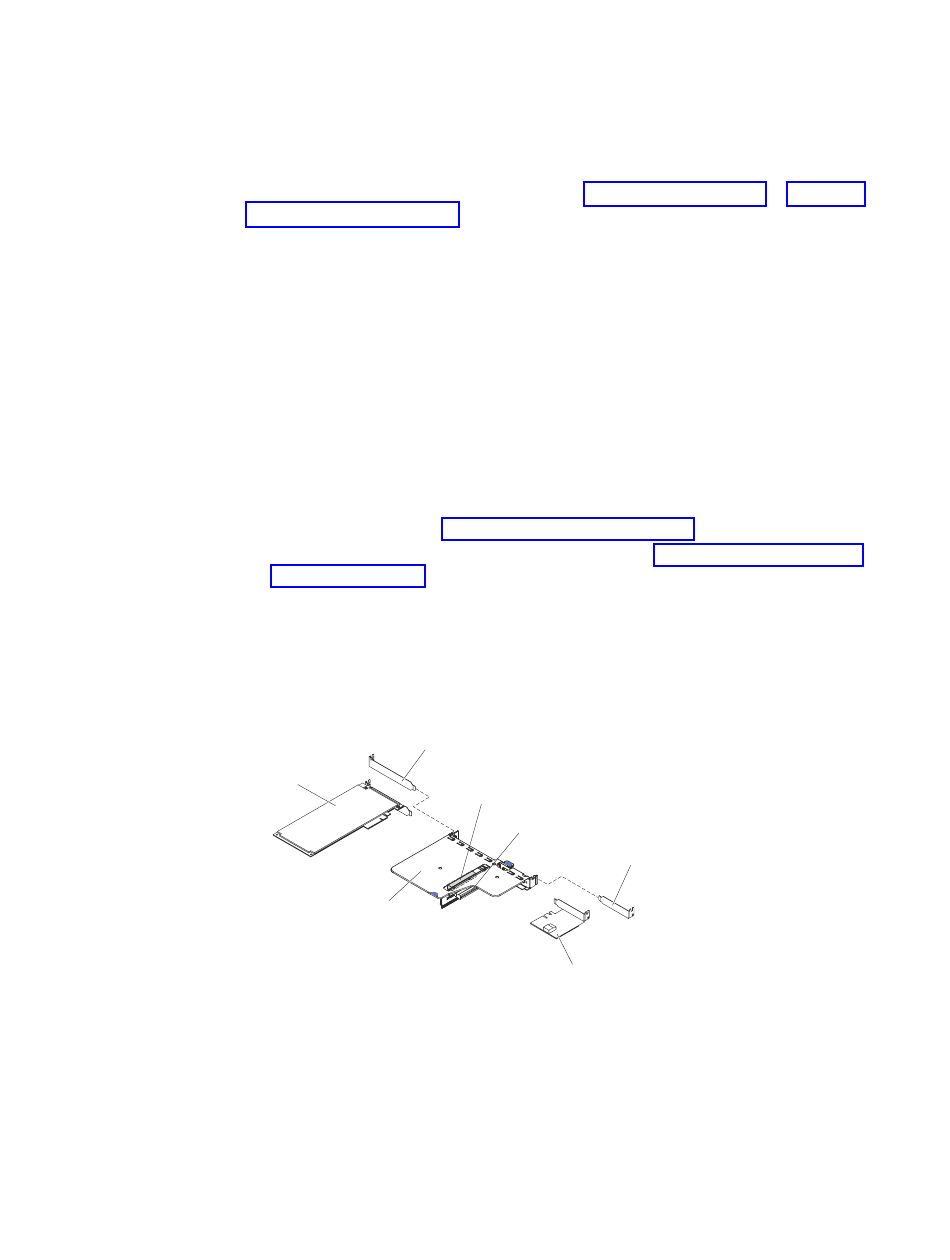

Figure 116. Retrait d'un contrôleur SAS/SATA ServeRAID
Que faire ensuite
Si vous devez renvoyer le composant serveur ou le périphérique facultatif, suivez
toutes les instructions d'emballage et utilisez les matériaux que vous avez reçus
pour l'emballer.
Emplacement d'extension 2
Emplacement d'extension 1
Obturateur d'emplacement de carte
Adapte r u
