Carte mère

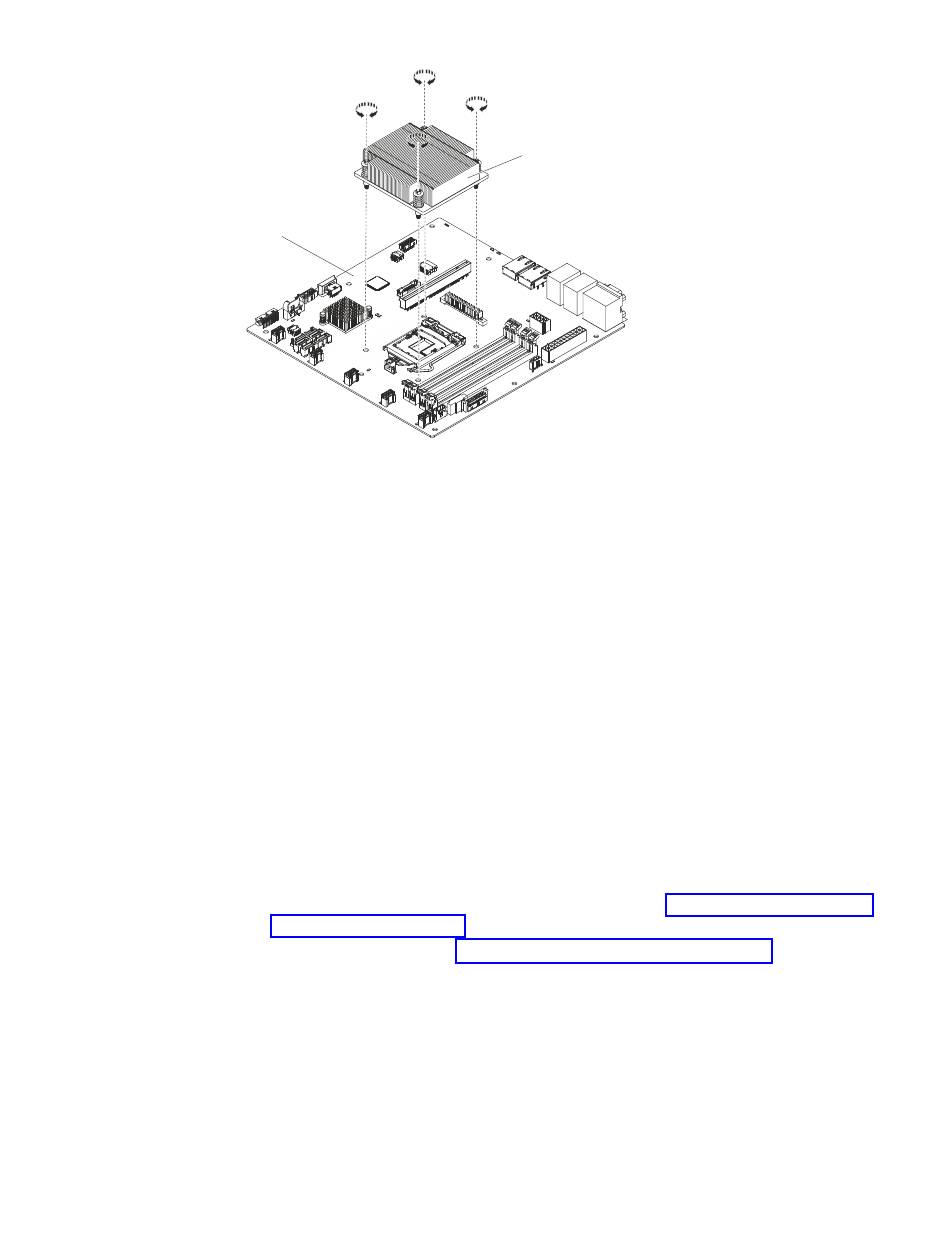

Figure 170. Installation du dissipateur thermique
5. Installez le dissipateur thermique sur le microprocesseur.
Avertissement : Ne touchez pas la pâte thermoconductrice recouvrant le bas
du dissipateur thermique. Vous risqueriez de contaminer cette pâte. Si la pâte
thermoconductrice recouvrant le microprocesseur ou le dissipateur thermique a
été contaminée, contactez votre technicien de maintenance.
a. Vérifiez que le bas du dissipateur thermique est toujours recouvert de pâte
thermoconductrice ; alignez ensuite le dissipateur thermique de façon à ce
que les flèches sur l'étiquette pointent vers les barrettes DIMM, puis placez
le dissipateur au-dessus du microprocesseur (côté recouvert de pâte
thermoconductrice vers le bas).
b. Alignez les vis du dissipateur thermique sur les trous de vis de la carte
mère.
c. Fixez les vis en les serrant tour à tour au moyen d'un tournevis. Si possible,
effectuez deux rotations complètes à chaque fois. Répétez l'opération jusqu'à
ce que les vis soient vissées. Ne les serrez pas trop fort.
Avertissement : Lorsque les deux vis les plus proches de l'arrière du
serveur sont serrées, les têtes de vis ne sont pas au même niveau que la
surface du dissipateur thermique. Ne les serrez pas trop fort.
6. Réinstallez la grille d'aération, le cas échéant (voir «Réinstallation de la grille
d'aération», à la page 87).
7. Replacez le carter (voir «Remplacement du carter», à la page 88).
Que faire ensuite
1. Installez le serveur dans le boîtier armoire et introduisez-le dans l'armoire
jusqu'à l'enclenchement.
2. Rebranchez les cordons d'alimentation et tous les câbles que vous avez retirés.
3. Mettez le serveur et les périphériques sous tension.
Dissipateur thermique
