Remplacement d'un adaptateur
Les informations suivantes vous permettent de remplacer un adaptateur.
Avant de commencer
Les paragraphes suivants décrivent les types d'adaptateur pris en charge par le
serveur et contiennent d'autres informations que vous devez prendre en compte
avant d'installer un adaptateur :
v Pour vérifier que le serveur prend en charge l'adaptateur que vous installez, voir
http://www.ibm.com/systems/info/x86servers/serverproven/compat/us.
v En complément des instructions figurant dans la présente section, consultez la
documentation fournie avec l'adaptateur.
v Les emplacements d'adaptateur se trouvent sur l'assemblage à carte mezzanine
PCI. Pour accéder à ces emplacements, vous devez d'abord retirer l'assemblage à
carte mezzanine PCI.
v Les emplacements d'extension de l'assemblage à carte mezzanine PCI s'adaptent
aux différents formats des adaptateurs non remplaçables à chaud suivants :
– Emplacement de carte 1 : dédié au contrôleur SAS/SATA ServeRAID H1110
– Emplacement de carte 2 : prend en charge un adaptateur PCI Express Gen3
x8 demi-longueur, pleine hauteur
Emplacement 2 PCIe Gen3 x8 (8, 4, 1)

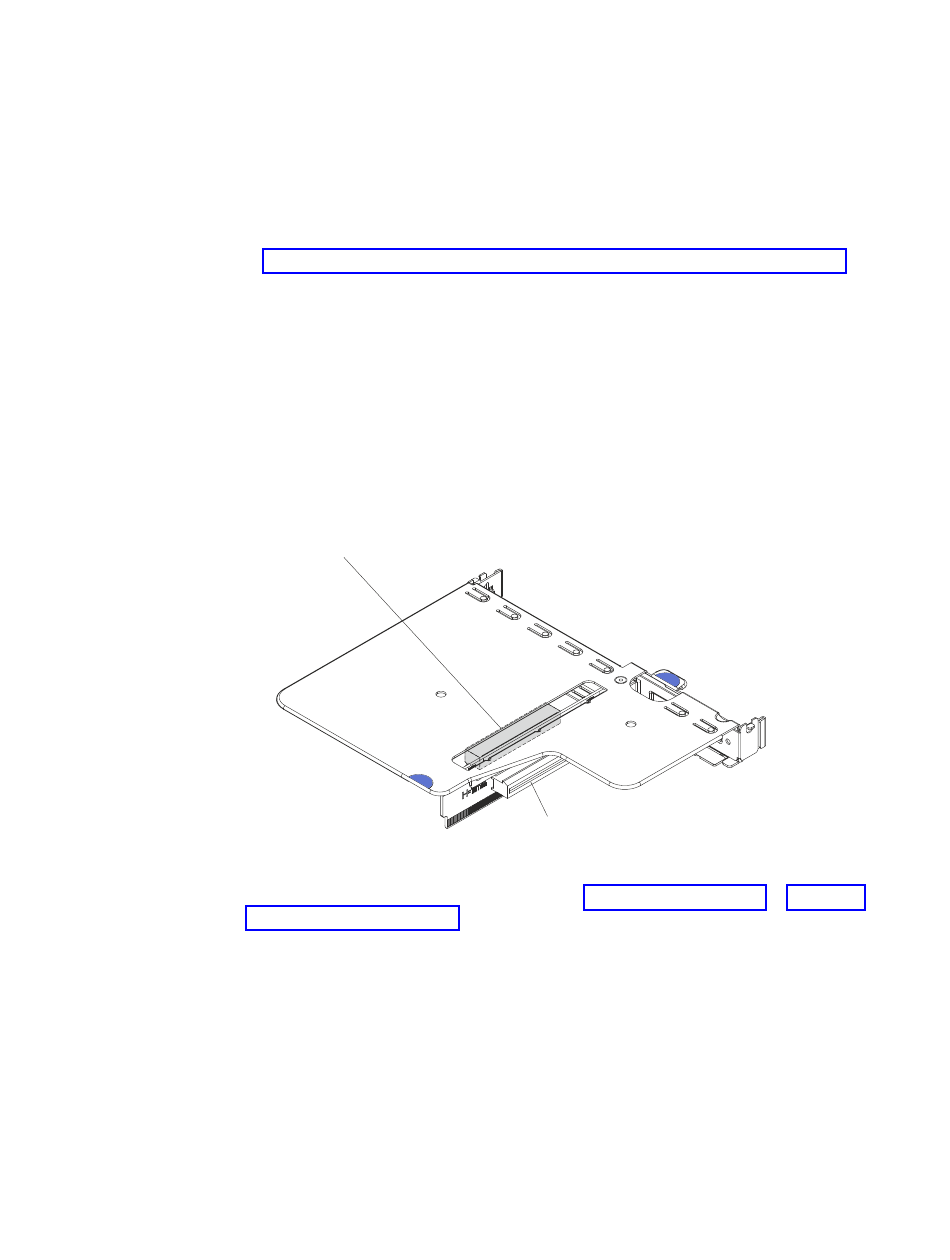

Figure 114. Assemblage à carte mezzanine PCI
Lisez les consignes de sécurité des sections «Sécurité», à la page xi et «Conseils
d'installation», à la page 31.
Si vous remplacez un composant serveur dans le serveur, sortez le serveur du
boîtier de l'armoire, mettez le serveur et les périphériques hors tension, puis
débranchez les cordons d'alimentation et tous les câbles externes.
Pourquoi et quand exécuter cette tâche
Pour remplacer un adaptateur, procédez comme suit.
Procédure
1. Mettez l'emballage antistatique contenant l'adaptateur en contact avec une
surface métallique non peinte du serveur avant de déballer l'adaptateur.
Emplacement 1 PCIe Gen3 x8 (4, 1)
Chapitre 6. Retrait et remplacement des composants du serveur
215
