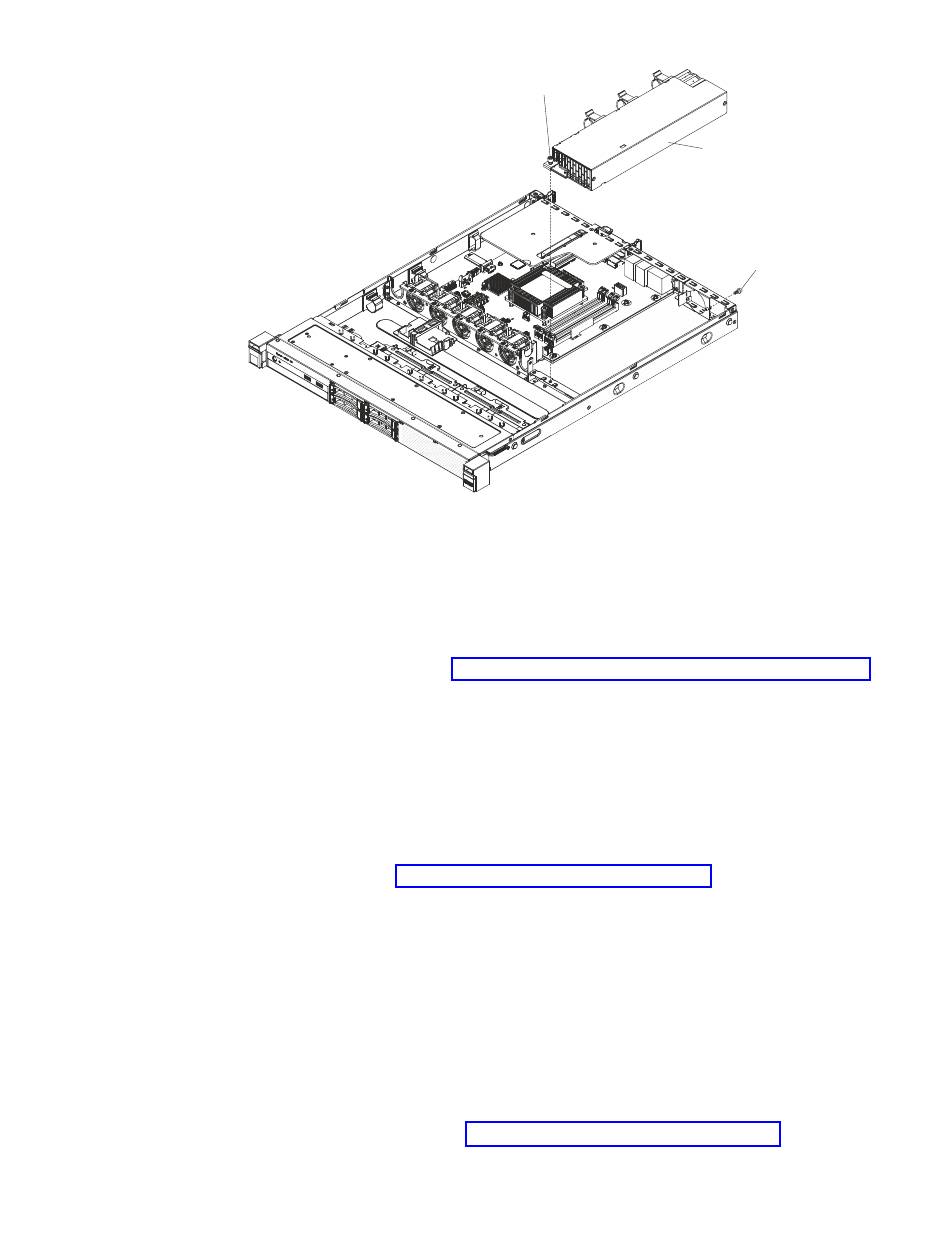

Figure 146. Installation du bloc d'alimentation fixe
2. Serrez la vis moletée imperdable qui fixe le bloc d'alimentation à la partie
inférieure du châssis.
3. Serrez la vis qui maintient le bloc d'alimentation à l'arrière du châssis.
4. Reliez le câble du bloc d'alimentation interne aux connecteurs d'alimentation
de la carte mère. Pour connaître l'emplacement des connecteurs d'alimentation
de la carte mère, voir «Connecteurs internes de la carte mère», à la page 26.
5. Acheminez les câbles du bloc d'alimentation internes en les fixant à l'aide des
pattes de retenue.
6. Testez le bloc d'alimentation :
a. Reliez une extrémité du cordon d'alimentation en courant alternatif du
nouveau bloc d'alimentation au connecteur situé à l'arrière du bloc
d'alimentation, puis reliez l'autre extrémité à une prise de courant
correctement mise à la terre.
b. Vérifiez que le voyant d'alimentation de secours est allumé sur la carte
mère (voir «Voyants de la carte mère», à la page 29) ; s'il ne l'est pas,
arrêtez la procédure et munissez-vous d'un nouveau bloc d'alimentation.
c. Appuyez sur le bouton de mise sous tension. Vérifiez que le voyant de
mise sous tension est allumé à l'avant du serveur.
Si le serveur démarre, passez à l'étape suivante. Si le serveur ne démarre pas,
déconnectez le cordon d'alimentation en courant alternatif et appelez le
service de maintenance.
7. Mettez le serveur hors tension, puis débranchez le cordon d'alimentation en
courant alternatif.
8. Branchez les câbles du bloc d'alimentation aux périphériques internes. Veillez
à ce que les câbles appropriés passent par les clips de fixation.
9. Replacez le carter (voir «Remplacement du carter», à la page 88).
10. Faites glisser le serveur dans l'armoire et installez-le.
11. Rebranchez le cordon d'alimentation en courant alternatif à l'arrière du bloc
d'alimentation.
Vis imperdable
Chapitre 6. Retrait et remplacement des composants du serveur
Bloc d'alimentation
Vis arrière
