Connecteur
du cordon
d'alimentation

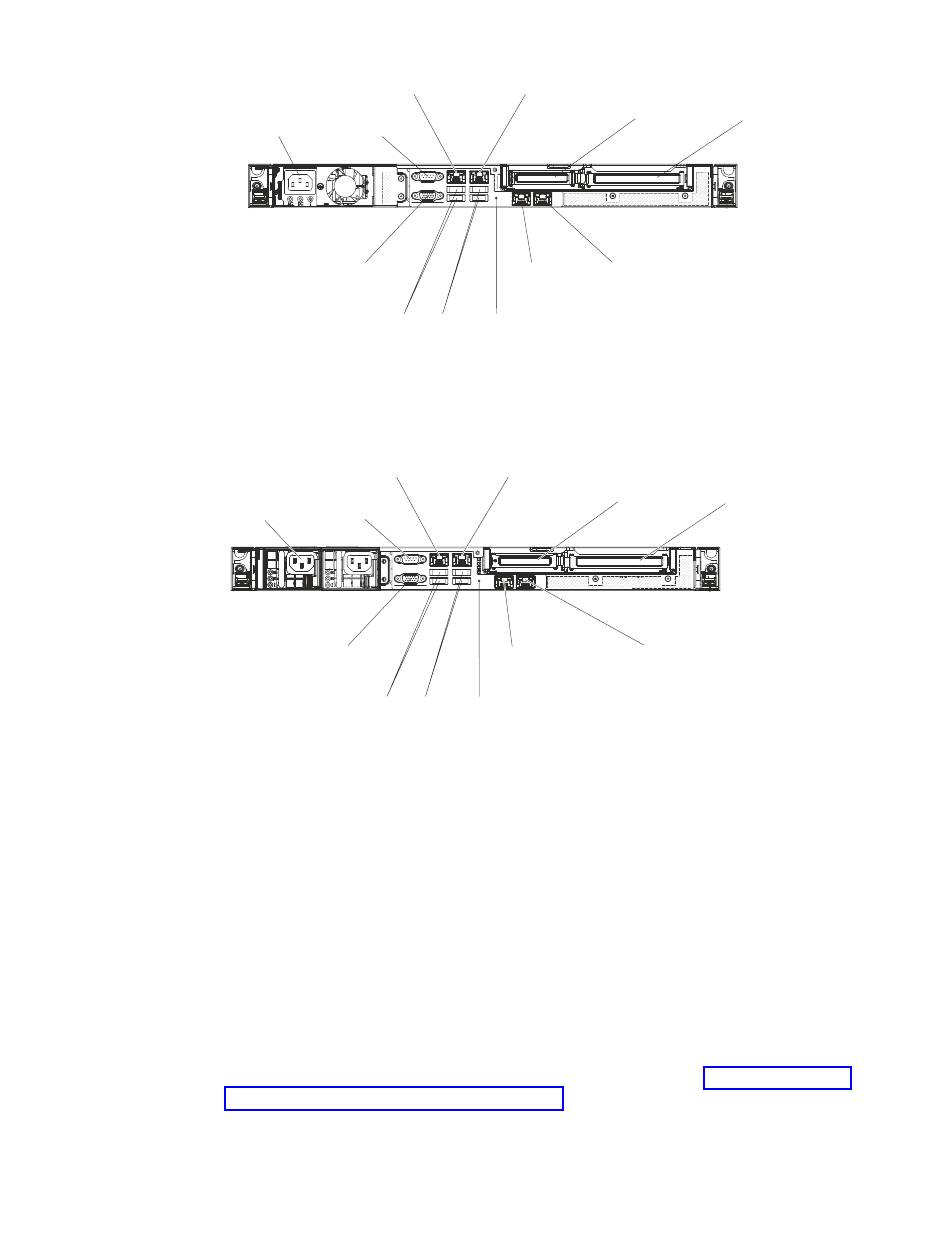

Figure 75. Connecteurs d'entrée et de sortie situés au dos du modèle de serveur à bloc
d'alimentation fixe
Connecteur
du cordon
d'alimentation
Figure 76. Connecteurs d'entrée et de sortie situés au dos du modèle de serveur à bloc
d'alimentation de secours
Procédure
1. Vous devez mettre le serveur hors tension avant de connecter ou de
2. Pour obtenir des instructions de câblage supplémentaires, consultez la
3. Les identificateurs de câble sont gravés sur les câbles fournis avec le serveur et
Que faire ensuite
Pour plus d'informations sur l'acheminement des câbles, voir «Cheminement du
câble interne et connecteurs», à la page 296.
90
System x3250 M5 Type 5458 - Guide d'installation et de maintenance
Ethernet 4
Connecteur
série
Connecteur
vidéo
Connecteur
USB 1-2
Ethernet 4
Connecteur
série
Connecteur vidéo
Connecteur Connecteur
USB 1-2 USB 3-4
déconnecter des câbles.
documentation fournie avec les périphériques externes. Il peut s'avérer plus
facile d'installer les câbles avant de connecter les périphériques au serveur.
les périphériques en option. Utilisez ces identificateurs pour relier les câbles
aux connecteurs appropriés.
Ethernet 3
Ethernet 2
Connecteur Bouton d'interruption
USB 3-4 non masquable
Ethernet 3
Emplacement PCI 1
Ethernet 2
Bouton d'interruption
non masquable
Emplacement PCI 1
Emplacement PCI 2
Ethernet 1/ Gestion
des systèmes partagés
Emplacement PCI 2
Ethernet 1/ Gestion
des systèmes partagés
