Installation d'un adaptateur
Les informations suivantes vous permettent d'installer un adaptateur.
Avant de commencer
Les paragraphes suivants décrivent les types d'adaptateur pris en charge par le
serveur et contiennent d'autres informations que vous devez prendre en compte
avant d'installer un adaptateur :
v Pour vérifier que le serveur prend en charge l'adaptateur que vous installez, voir
v En complément des instructions figurant dans la présente section, consultez la
v Les emplacements d'adaptateur se trouvent sur l'assemblage à carte mezzanine
v Les emplacements d'extension de l'assemblage à carte mezzanine PCI s'adaptent
Emplacement 2 PCIe Gen3 x8 (8, 4, 1)

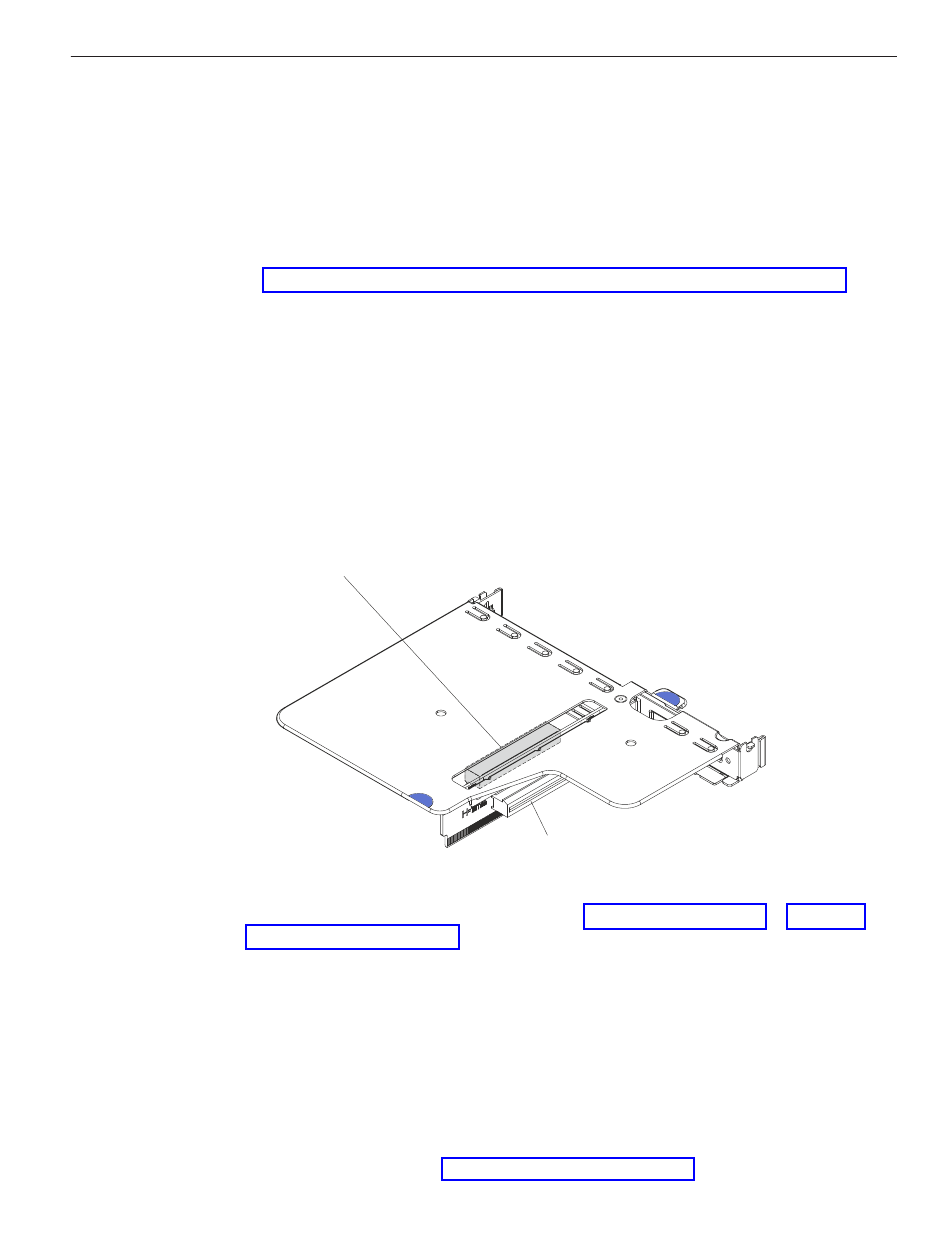

Figure 52. carte de bus PCI
Lisez les consignes de sécurité des sections «Sécurité», à la page xi et «Conseils
d'installation», à la page 31.
Si vous installez une unité en option dans le serveur, sortez le serveur du boîtier
de l'armoire, mettez le serveur et les périphériques hors tension, puis débranchez
les cordons d'alimentation et tous les câbles externes.
Pourquoi et quand exécuter cette tâche
Pour installer un adaptateur, procédez comme suit.
Procédure
1. Retirez le carter (voir «Retrait du carter», à la page 34).
http://www.ibm.com/systems/info/x86servers/serverproven/compat/us.
documentation fournie avec l'adaptateur.
PCI. Pour accéder à ces emplacements, vous devez d'abord retirer l'assemblage à
carte mezzanine PCI.
aux différents formats des adaptateurs non remplaçables à chaud suivants :
– Emplacement PCI 1 : dédié au contrôleur SAS/SATA ServeRAID H1110
– Emplacement PCI 2 : prend en charge un adaptateur PCI Express Gen3 x8
demi-longueur, hauteur normale.
Emplacement 1 PCIe Gen3 x8 (4, 1)
Chapitre 2. Installation des périphériques en option
65
