6.

Montage de la motorisation

Le poids des motorisations est fourni
dans la section 11 « Poids et mesures ».
Assurez-vous que la vanne est correctement
en place avant d'installer la motorisation, car
l'ensemble pourrait être trop lourd et donc
instable.

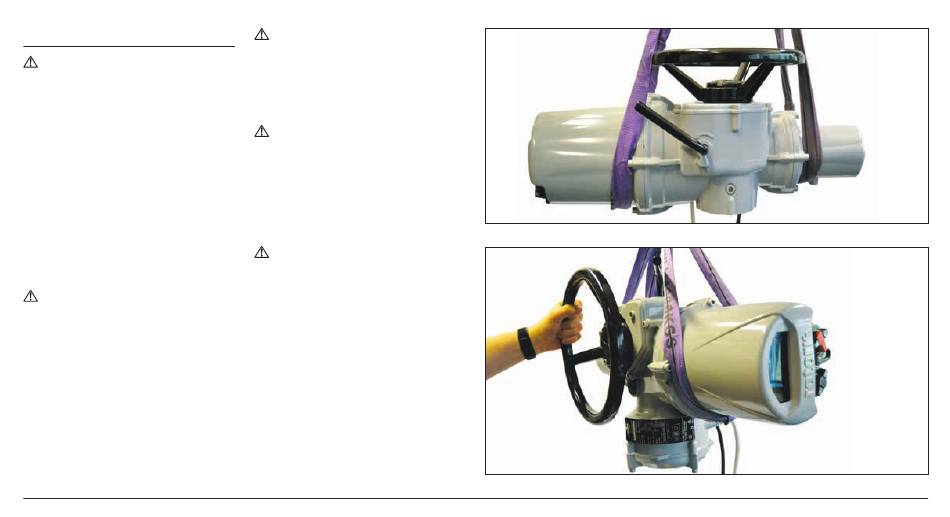

S'il est nécessaire de soulever la motorisation
au moyen d'un appareil de levage
mécanique, des sangles homologuées
doivent être mises en place comme indiqué
au 6.2.1 pour les arbres verticaux et 6.2.2
pour les arbres horizontaux.
Les manœuvres de levage, en particulier
le montage de la motorisation, doivent
toujours être réalisées par une personne
formée et expérimentée.
AVERTISSEMENT: la motorisation
doit être pleinement soutenue
jusqu'à ce que l'arbre de la vanne
soit parfaitement engagé et que la
motorisation soit fixée sur la bride de
la vanne.
Une bride de fixation adaptée et répondant
à la norme ISO 5210 ou à la norme
américaine MSS SP101 doit être installée sur
la vanne.
Le montage de la motorisation sur la vanne
doit être conforme à la norme ISO Classe
8.8, avec une limite d'élasticité de
628 N/mm 2 .
14
IQ Manuel – Section: Montage de la motorisation
AVERTISSEMENT: Tubes de
protection IQ. Les tubes de protection
non fournis par Rotork doivent être
conçus de manière à ne pas dépasser
les paramètres de masse et de moment
indiqués dans la section 11 Poids et
mesures.
AVERTISSEMENT: Ne pas soulever
l'ensemble motorisation/vanne à partir
de la motorisation. Soulever toujours
l'ensemble vanne/motorisation à partir
de la vanne.
Chaque partie de l'assemblage doit être
considérée séparément au moment du
levage.
AVERTISSEMENT: Si l'orientation de
l'actionneur est inversée lorsqu'il est
installé (base en haut), il faudra ajouter
de l'huile pour assurer une lubrification
suffisante. L'utilisateur doit remplir le
niveau d'huile avec la quantité indiquée
dans le tableau de la section 11 Poids
et Mesures. Tout manquement pourra
entraîner une usure prématurée.
Fig. 6.2.1
Fig. 6.2.2
