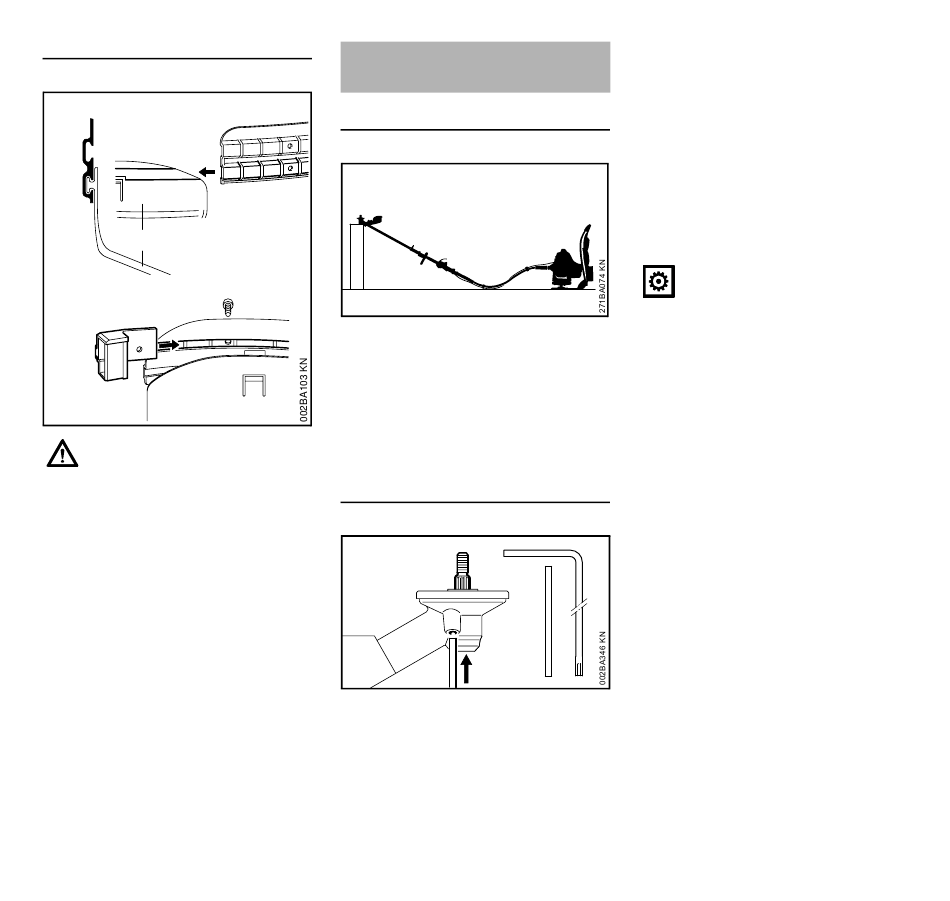

Schürze und Messer anbauen
4
4
1
5
Diese Teile müssen bei
Verwendung von Mähköpfen an
den Schutz (1) angebaut werden.
N untere Führungsnut der Schürze (4)
auf die Leiste des Schutzes (1) bis
zum Einrasten schieben
N Messer (5) in die obere
Führungsnut der Schürze schieben
und mit der ersten
Befestigungsbohrung zur Deckung
bringen
N Schraube eindrehen und festziehen
FR 480 C

Schneidwerkzeug anbauen

Motorsense vorbereiten
N
Motorsense abstellen – Schaft mit
Schneidwerkzeugaufnahme nach
oben
Im Lieferzustand des Gerätes sind die
Befestigungsteile für das
Schneidwerkzeug am Getriebe befestigt
oder liegen dem Teilesatz bei.
Welle blockieren
1
3
2
Zum An- und Abbauen der
Schneidwerkzeuge bzw. zum Abbau der
Befestigungsteile muss die Welle (1) mit
dem Steckdorn (2) bzw. dem Winkel-
Schraubendreher blockiert werden.
Steckdorn bzw. Winkel-
Schraubendreher sind entweder im
Lieferumfang oder als Sonderzubehör
erhältlich.
N Steckdorn (2) oder Winkel-
Schraubendreher in die Bohrung (3)
im Getriebe schieben bis zum
Anschlag – leicht drücken
N an der Welle (1), der Mutter oder
dem Schneidwerkzeug drehen bis
der Steckdorn einrastet und die
Welle blockiert
Das Werkzeug zum Blockieren
der Welle nach der Montage des
Schneidwerkzeugs wieder
abziehen.
2
