Câblage De Devicenet; Caractéristiques Du Matériel - Eaton PowerXL gamme DG1 Manuel

Cartes de communication externes DeviceNet
Câblage de DeviceNet
La topologie de DeviceNet utilise le principe ligne principale/
ligne dérivée avec des bus séparés à paire torsadée pour la
signalisation et l'alimentation. La section des câbles de ces
lignes peut varier et la distance sera fonction de la vitesse de
transmission et de la taille du câble. Avec cette topologie, les
appareils sont alimentés directement à partir du bus et ils
communiquent entre eux en utilisant le même câble. Il est
possible d'enlever ou d'intégrer des nœuds sans avoir à
mettre le réseau hors tension.

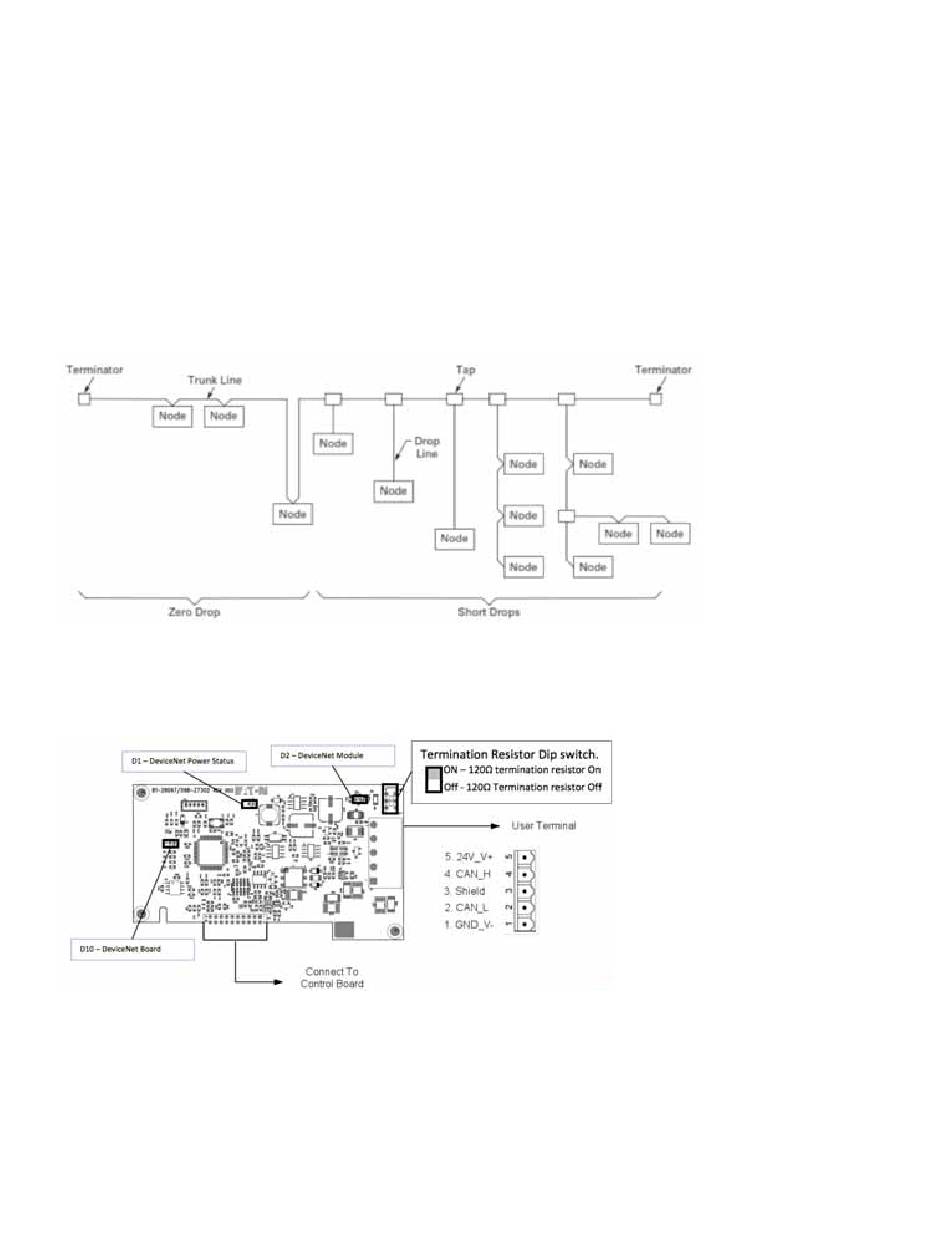

Figure 48. Lignes principales ou lignes dérivées
Caractéristiques du matériel
Figure 49. Matériel DeviceNet
