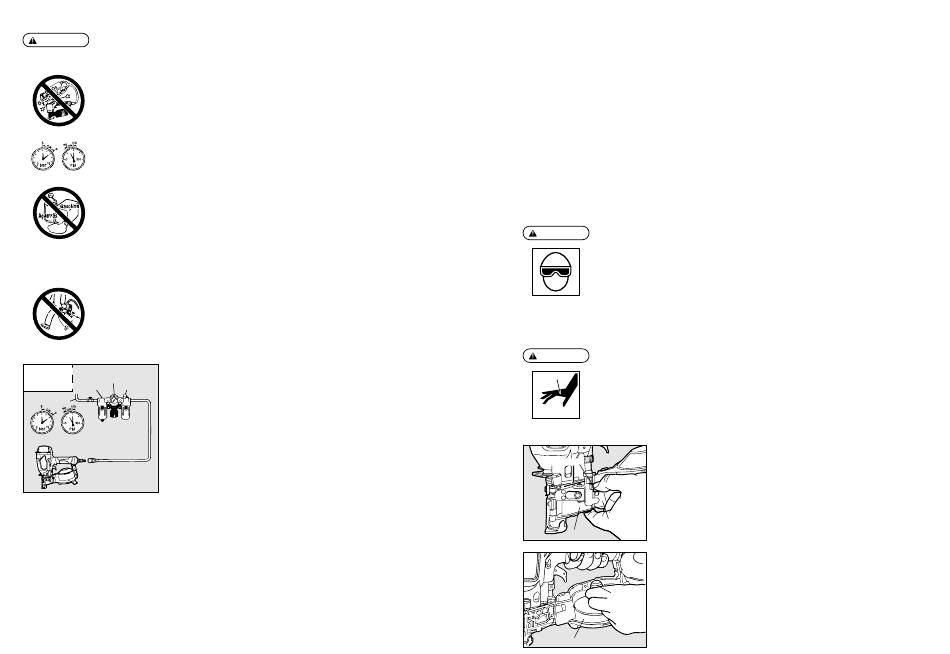

3. EL SUMINISTRO DE AIRE Y CONEXIONES
ATENCIÓN:
Lea el apartado con el título "INSTRUCCIONES PARA LA SEGURIDAD".
NO UTILIZAR NINGUNA OTRA FUENTE DE ENERGÍA SALVO UN COMPRESOR DE AIRE
La herramienta esta designada para funcionar con aire comprimido. No utilizar la herramienta con
ningún otro gas de alta presión, gases combustibles (por ejemplo, oxigeno, acetileno, etc.) ya que existe
el peligro de una explosión. Por esta razón, es imprescindible que no se utilice otra cosa que un
compresor de aire para manejar la harramienta.
OPERAR DENTRO DEL LIMITE CORRECTO DE PRESIÓN DE AIRE
La herramienta esta designada para funcionar dentro de limite de presión de aire de 70 a 100 p.s.i.
(5 a 7 bar).
La presión debería ser adaptada a la clase de trabajo indicado. La herramienta no debería ser manejada
cuando la presión sobrepasa 120 p.s.i. (8 bar).
NO UTILIZAR LA HERRAMIENTA CERCA DE SUSTANCIAS INFLAMABLES
Nunca manejar herramienta cerca de sustancias inflamables (por ejemplo, aguarrás, gasolina, etc.).
Gases volátiles de estas sustancias pueden ser arrastradas dentro del compresor de aire y el aire
comprimido puede provocar una explosión.
NO UTILIZAR ACCESORIOS IMPROPIOS
El conector de herramienta no debe contener presión cuando el suministro de aire este desconectado.
Si se utiliza un accesorio impropio, la herramienta puede quedarse cargada con aire despuès de
desconectar, de este modo seguira funcionando incluso despuès de haber desconectado el suministro
de aire, con la posibilidad de causar daños.
MIENTRAS LA HERRAMIENTA NO ESTE EN USO, DESCONECTE LA ALIMENTACION DE
AIRE COMPRIMIDO Y VACIE EL CARGADOR
Siempre desconecte el suministro de aire desde la herramienta y vacíe el cartucho, cuando la operación
ha sido completada o está suspendida, cuando permanece sin atender, cambiando a una área de trabajo
diferente, ajustando, desarmando o reparando la herramienta, y al despejar un afianzador atascado.
ACCESORIOS: Instalar un enchufe macho a la herramienta, lo cual permite una
[ EL SUMINISTRO DE AIRE Y CONEXIONES ]
corriente libre, y suelta presión de la herramienta cuando se desconecta de la
Regulador
Compresor de Aire
fuente de suministro.
Filtro de Aire
Deposito de
Acceite
Aire Mangueras
MANGUERAS: La manguera tiene un mínimo de 6 mm (1/4˝) y máximo de 5 matros
(17˝) de largo.
Debe existir en la manguera un accesorio que permite "desconectar rapido" del
Conjunto de 3 piezas
enchufe macho.
Presión 70 to 100 p.s.i. (5 to 7 bar)
FUENTE DE SUMINISTRO: Utilizar únicamente aire comprimido regularizado limpio
como fuente de energía para la herramienta.
CONJUNTO DE 3 PIEZAS (Filtro de Aire, Regulador, Deposito de Aceite):
Ver especificaciones de la herramienta para ajustar la presión de operación
adecuada para la herramienta.
OBSERVAR:
El uso de un filtro mejora el funcionamiento y reduce el desgaste de la herramienta, ya que la suciedad
y el agua en el suministro de aire son las causas principales del desgaste de la herramienta.
Es necesario engrasar pero no excesivamente para obtener un perfecto funcionamiento. El aceite que
se añade a la conexión de suministro de aire engrasa las partes internas.
20
4. INSTRUCCIONES PARA EL SERVICIO
Lea el apartado con el título "INSTRUCCIONES PARA LA SEGURIDAD".
1.
ANTES DE LA PUESTA EN SERVICIO
q Póngase gafas protectoras.
w No conecte todavía el aire comprimido.
e Compruebe los tornillos en cuanto a su firme asiento.
r Compruebe el funcionamiento del brazo de contacto y la marcha fácil del disparador.
t Conecte el aire comprimido.
y Compruebe la herramienta en cuanto a fugas de aire. (No deben existir fugas de aire.)
u Sujete la herramienta (sin colocar el dedo en el disparador) y apriete el brazo de contacto contra la
pieza. (La herramienta no debe funcionar.)
i Mantenga la herramienta de modo que el brazo de contacto no esté aplicado contra la pieza, y
accione el disparador. (La herramienta no debe funcionar.)
o Mientras la hirramienta no este en uso, desconecte la alimentacion de aire comprimido y vacie el
cargador.
2.
SERVICIO
ATENCIÓN:
Utilizar gafas de seguridad. Debido a la presencia de polvo en el aire, o el mal uso de la herramienta,
siempre existe peligro a los ojos. Por estas razones, se deben utilizar siempre las gafas de seguridad
cuando se maneja la herramienta. El usuario debe asegurarse de que se emplea la protección
adecuada. La protección debe estar de acuerdo con los requisitos de la "American National Standards
Institute, ANSI Z87.1". Directiva del Consejo 89/686/CEE del 21 de Diciembre de 1989 y debe aportar
protección frontal y lateral.
El empleador es responsable de implementar el uso del equipo de protección de ojos para el operador
de herramienta y otro personal en el área de trabajo.
OBSERVAR: Las gafas sin protección lateral y sin blindaje de cara, no proporcionan la protección
adecuada.
Durante el proceso de grapar/clavar, las manos y el cuerpo deben mantenerse alejados del orificio de
ATENCIÓN:
salida ya que existe el riesgo de que puedan ser heridos accidentalmente.
COLOCAR UN ROLLO DE CLAVOS
q Abrir el cargador:
Cierre puerta
Tirar hacia abajo el cierre de la puerta y abrir la puerta. Abatir la cubierta del
cargador.
Cubierta del
cargador
Puerta
w Ajuste de control:
El soporte de clavos puede ser movido hacia arriba y abajo según tres ajustes. Para
cambiar el ajuste, sacar hacia arriba el montante y torcer al paso correcto. Se debe
ajustar el soporte de clavos correctamente a la posición de modo siguiente:
Apoyo de
Clavos 45 mm (1-3/4") - Usar el paso inferior
clavos
32, 38 mm (1-1/4", 1-1/2") - Usar el paso intermediario
19, 22, 25 mm (3/4", 7/8", 1") - Usar el paso superior
Cargador
21
