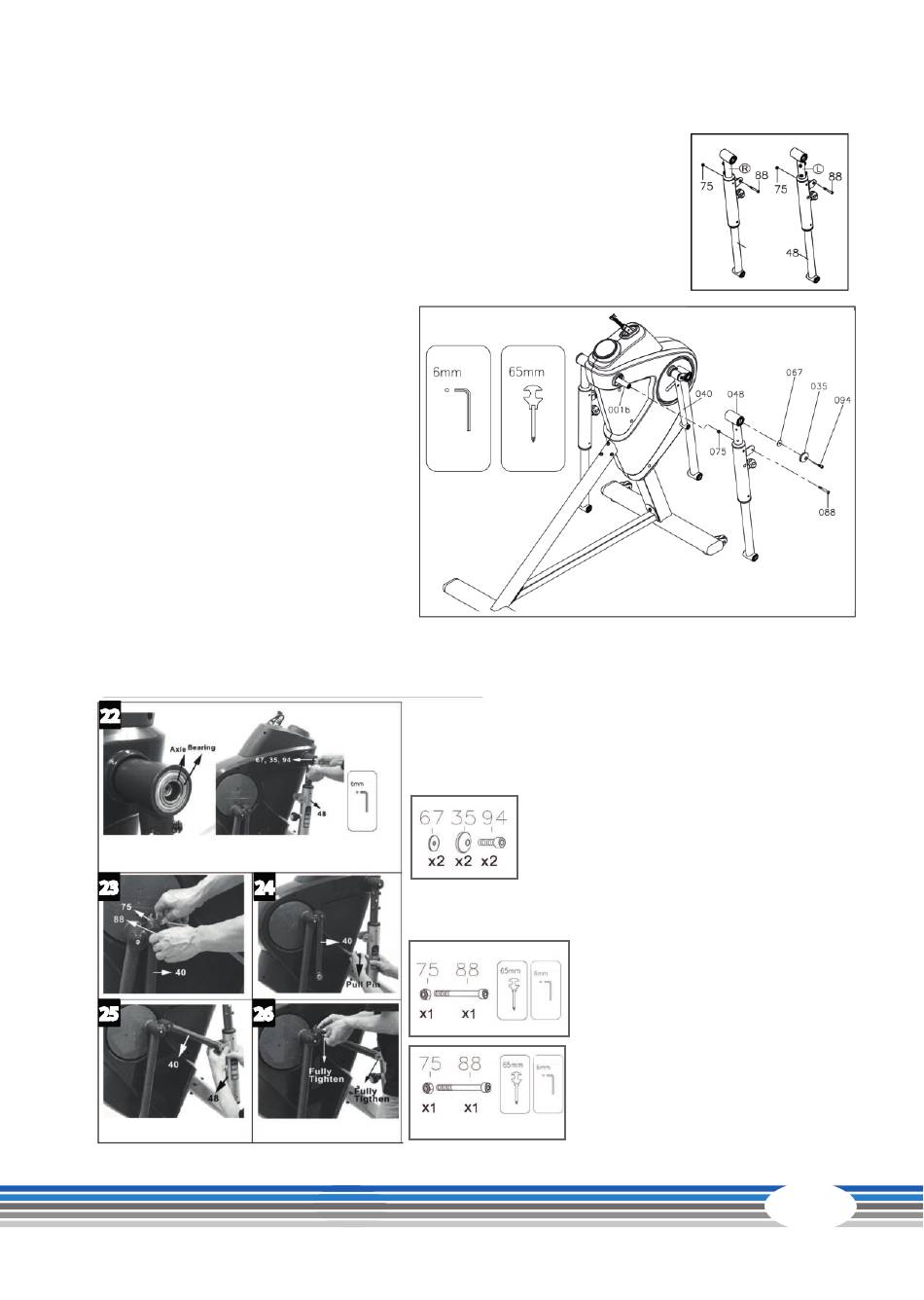

Étape 7 Montage des bras pivotants et de la tige de manivelle
1) Les bras pivotants (47 et 48) sont repérés par les lettres « R » (droit) et « L »
(gauche).
2) Deux vis (88) et deux écrous en nylon (75) sont déjà prémontés dans le bras
pivotant (47 & 48).
3) Pour l'étape de montage suivante, retirez les vis et écrous susmentionnés.
Procédez aux étapes suivantes conformément à la figure 22 :
4) Vérifiez que la surface de l'axe est plus
petite que la surface de portée.
5) Poussez le bras pivotant (48) sur l'axe
du cadre (001b) et serrez l'ensemble à
l'aide d'une rondelle entretoise (67), d'un
capuchon (35) et d'une vis (94).
6) Répétez les opérations susmentionnées
de l'autre côté.
Procédez aux étapes
conformément aux figures 23 à 26 :
7) Pour monter correctement la tige
(40), desserrez d'abord légèrement la vis
(88) et l'écrou en nylon (75) de la tige de
manivelle (40).
22
23 24
25 26
suivantes
47
8) Desserrez la goupille (54).
9) Montez ensuite la tige de
manivelle (40) sur le bras pivotant
(48) en serrant complètement une
vis (88) et un écrou en nylon (75).
10) Serrez complètement une vis
(88) et un écrou en nylon (75) sur la
tige de manivelle.
11) Répétez les
susmentionnées de l'autre côté.
opérations
