Étape 4
Montage du tube support

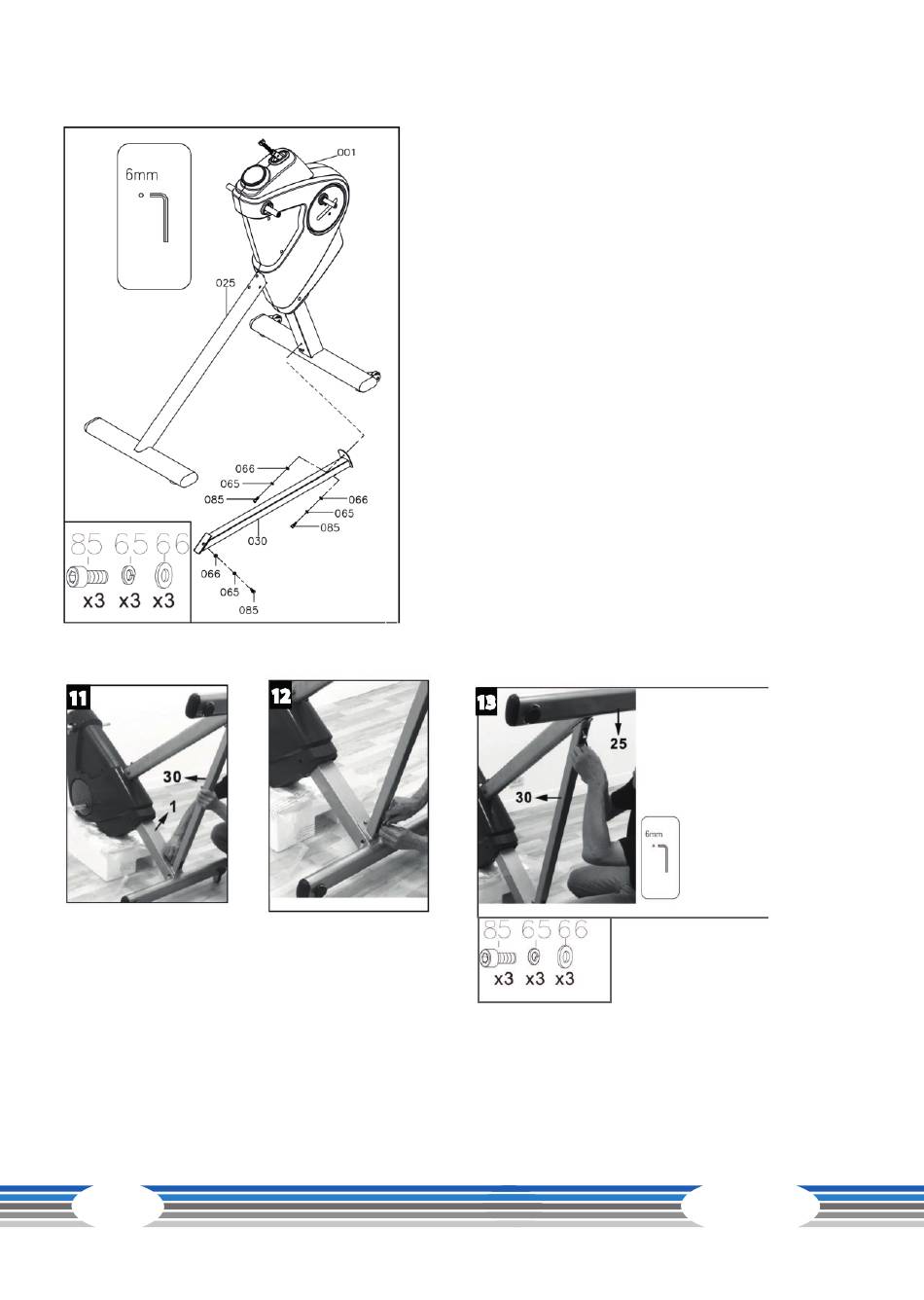

Procédez aux étapes suivantes conformément aux
figures 11 à 13 :
1) Montez le tube support (30) sur le cadre principal (1) à
l'aide d'une vis (85), d'une rondelle de sûreté (M8) (65) et
d'une rondelle entretoise (M8 x 16 x 2.0t) (66).
Remarque :
Ne serrez la vis (85) qu'après avoir effectué la première
opération de l'étape 5.
2) Montez une autre vis (85), une rondelle de sûreté (65) et
une rondelle entretoise (66) sur la partie inférieure du tube
support (30).
Remarque :
Ne serrez la vis (85) qu'après avoir effectué la première
opération de l'étape 5.
3) Montez le tube support (30) sur le pied arrière (25) en
serrant une vis supplémentaire (85), une rondelle de sûreté
(65) et une rondelle entretoise (66) sur la partie supérieure
du tube support.
12
11
13
EX70
16
