circuit en cas de défaut permettent d'identifi er explicitement
le composant défectueux.
Des résultats relativement précis peuvent être obtenus en ef-
fectuant une comparaison avec des composants fonctionnels
de même type et de même valeur. Cela est notamment vrai
pour les semiconducteurs. Il est ainsi possible de déterminer
rapidement la cathode d'une diode dont le marquage est in-
connu, la différence entre un transistor PNP et le modèle NPN
complémentaire ou encore l'ordre correct des broches B-C-E
d'un modèle de transistor inconnu.
Il faut ici tenir compte du fait que l'inversion des bornes d'un
semiconducteur (inversion des cordons de mesure) provoque
une rotation de l'image de 180° autour du point central du
graticule.
Un autre aspect important est la facilité de détection des com-
posants coupés ou en court-circuit, ce qui est la fonction la
plus couramment utilisée lors d'un dépannage. Il est fortement
recommandé d'adopter les mesures de précaution d'usage
pour les composants MOS en matière de décharges statiques
ou de triboélectricité. Un ronfl ement peut apparaître à l'écran
si la liaison de base ou de gâchette d'un transistor est coupée,
c'est-à-dire non testée (sensibilité de la main).
Les tests effectués directement dans le circuit sont possibles
dans de nombreux cas, mais pas vraiment explicites. Le circuit
parallèle composé de grandeurs réelles et/ou complexes, nota-
mment si celles-ci présentent une impédance particulièrement
faible à une fréquence de 50 Hz, donne généralement lieu des
différentes importantes par rapport aux composants isolés. Si
l'on travaille souvent avec des circuits de même type (entretien),
une comparaison avec un circuit en état de fonctionnement
T r a n s f e r t d e d o n n é e s
est ici suffi sante. Cette méthode est même particulièrement
rapide, car il est inutile (et interdit !) de mettre le circuit de
référence sous tension. Il suffi t d'appliquer les cordons de
mesure successivement sur les mêmes paires de points de
mesure et de comparer les images obtenues. Sous certaines
conditions, le circuit testé contient déjà lui-même le circuit de
référence, par exemple dans le cas des canaux stéréo, d'un
étage push-pull, d'un pont symétrique. En cas de doute, il est
possible de dessouder l'une des broches du composant. Il faut
alors raccorder cette broche au cordon de mesure qui n'est pas
relié à la masse afi n de réduire le ronfl ement. La prise de test
qui comporte le signe moins est à la masse de l'oscilloscope
et donc insensible au ronfl ement.

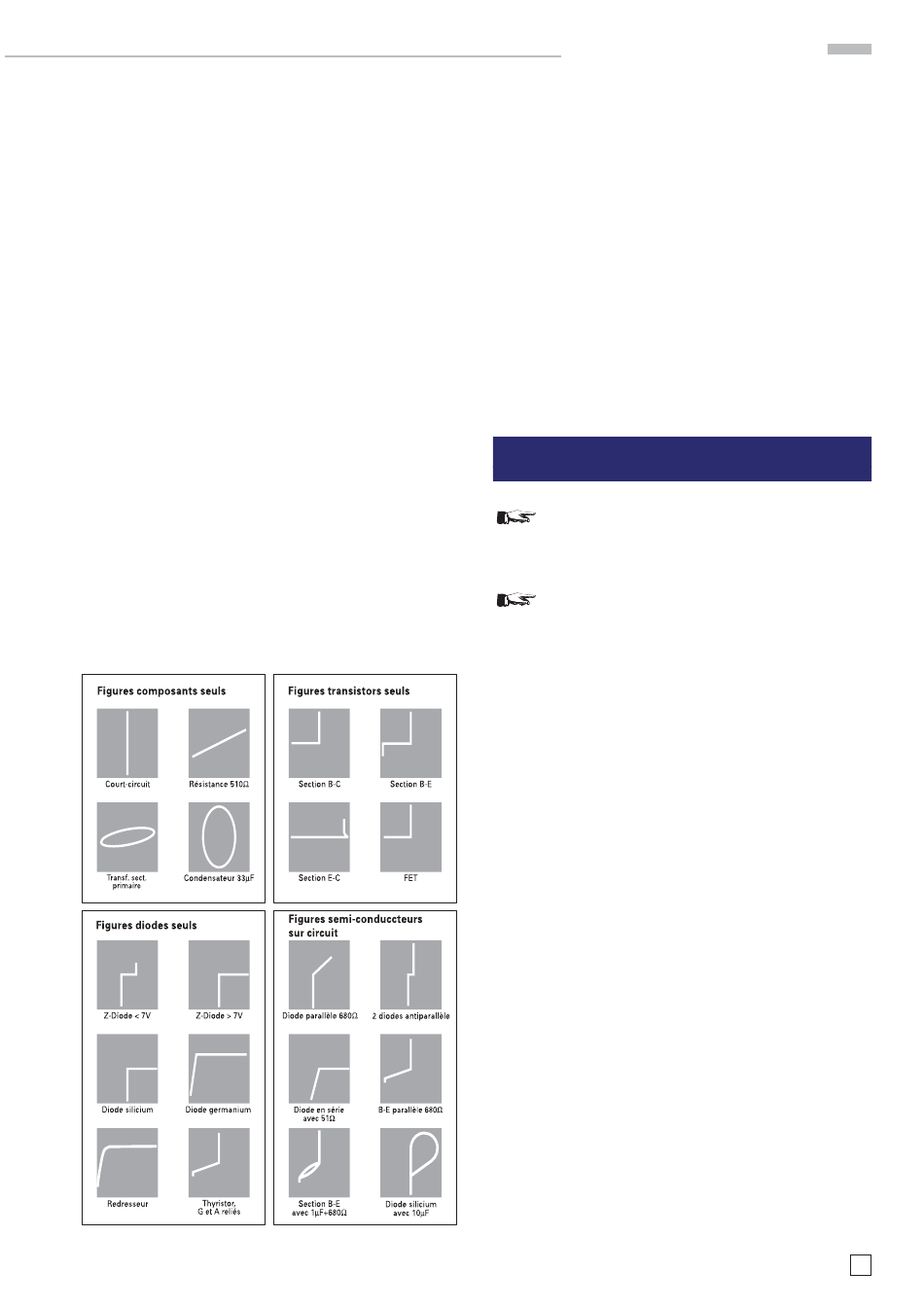

Les images de test montrent quelques exemples pratiques
d'application du testeur de composants.
Transfert de données
Attention !
Il faut impérativement éteindre l'appareil et le dé-
brancher du secteur avant de monter ou de rempla-
cer une interface.
STOP
Attention !
L'ouverture de l'interface doit toujours être fermée
en fonctionnement !
STOP
La face arrière de l'appareil comporte une ouverture dans la-
quelle peuvent être insérées différentes interfaces. D'origine,
l'ouverture est équipée d'un couvercle qui ne doit être retiré
que pour insérer une interface avec laquelle l'ouverture sera
de nouveau fermée. Comme il s'agit d'un oscilloscope analogi-
que, l'interface sert uniquement à le commander. Les données
des signaux ne sont ni acquises ni enregistrées et ne peuvent
donc pas non plus être consultées. Les liaisons entre le PC et
l'interface doivent exclusivement être réalisées par des câbles
blindés de 3 m de long au maximum.
Mise à jour du microprogramme
Le microprogramme (fi rmware) de l'oscilloscope peut être
actualisé par l'Internet. Le microprogramme actuel ainsi qu'un
programme qui permet la mise à jour de l'oscilloscope peuvent
être téléchargés à l'adresse www.hameg.de.
