Remarques générales

Menus en incrustation et aide (HELP)

À l'exception des touches EXIT MENU / REMOTE Off
AUTOSET , des menus s'affi chent en même temps que le
Readout lorsque vous appuyez sur une touche. Ces menus
contiennent différentes commandes qui sont associées aux
touches de fonction bleues à côté de celles-ci. Vous pouvez
activer ou désactiver (On/Off) la fonction en appuyant sur la
touche de fonction correspondante.
Pour quitter le menu, vous pouvez procéder comme suit:
1. Après écoulement d'une durée programmable par
l'utilisateur (réglage de la durée: touche SETTINGS
> Généraux > Arrêt menu).
2. Avec la touche EXIT MENU
mée au point 1 soit écoulée.
3. Manuellement seulement si le paramètre sélectionné est
non pas une durée, mais «Man.».
4. Par une nouvelle pression sur la touche de menu avec
laquelle le menu a préalablement été invoqué.
5. Par basculement direct sur un autre menu.
Certaines commandes de menu affi chent le symbole d'un bou-
ton . Celui-ci se rapporte au bouton INTENS
alors de modifi er les paramètres. Les autres commandes du
menu affi chent une fl èche dirigée vers la touche et signalent ain-
si qu'une pression sur cette touche affi chera un sous-menu.
Certaines fonctions des touches ou du bouton sont sans objet
dans certains modes de fonctionnement et ne sont donc pas
disponibles. Leur actionnement n'affi che aucun menu.
Attention! Du fait de la présence d'un menu, toutes
les informations ne sont plus affi chées par le Rea-
dout. Mais celles-ci réapparaissent dès que vous
quittez le menu.
STOP
24
Sous réserve de modifi cations
CH I MENU
AC/DC/50 Ω
GND
50 Ω / 1 MΩ
INVERT
ON / OFF
VARIABLE
ON / OFF
PROBE
1 : 1 / 10 / 100
COMPONENT
TESTER
et
avant que la durée program-
qui permet
POWER POWER
On Off
PROBE
ADJ
Chaque commande du menu est accompagnée d'explications
(textes d'aide) qui peuvent être consultées avec la touche HELP
et qui sont également affi chées avec le Readout. Lorsque
la fonction d'aide est activée et que vous actionnez un bouton,
une explication de la fonction actuelle du bouton s'affi che. Pour
désactiver l'aide, appuyez de nouveau sur la touche HELP.
Attention ! Aucun signal n'est affi ché pendant l'affi -
chage de textes d'aide et de menus de même taille.
Remarques préliminaires
STOP
Lorsque l'oscilloscope est allumé, tous les réglages des pa-
ramètres de mesure importants sont affi chés à l'écran (Rea-
dout). Ceci sous réserve que le réglage d'intensité actuel du
Readout (RO-Int.) le permette et que le Readout soit activé.
Les LED qui se trouvent sur la grande face avant facilitent
l'utilisation et donnent des informations supplémentaires. Les
positions fi nales des boutons rotatifs sont matérialisées par
un signal sonore.
À l'exception de la touche de mise sous tension rouge (POWER
), tous les autres éléments de commande peuvent être in-
terrogés électroniquement. Il est donc possible de mémoriser
ou de commander les fonctions ainsi que leur paramétrage
courant.

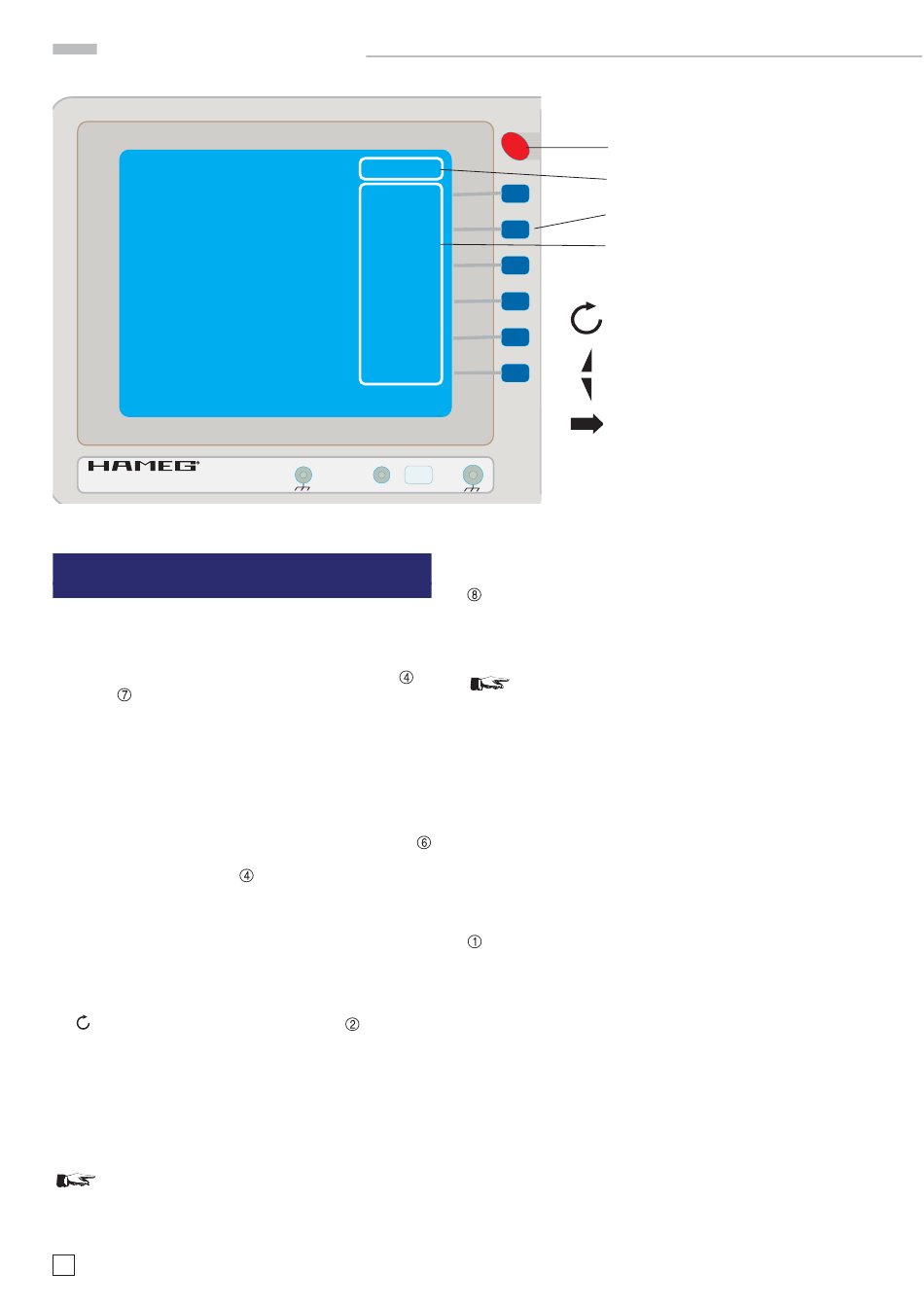

Interrupteur Marche/Arrêt
Titre du Menu
6 touches de fonctions (bleu)
Menu
Symbole du bouton INTENS
Flèches de direction permettant le
déplacement vers le haut ou le bas
dans les touches de fonctions
Touche de fonction basculant vers
un sous-menu
Commutation vers la commande en
surbrillance
