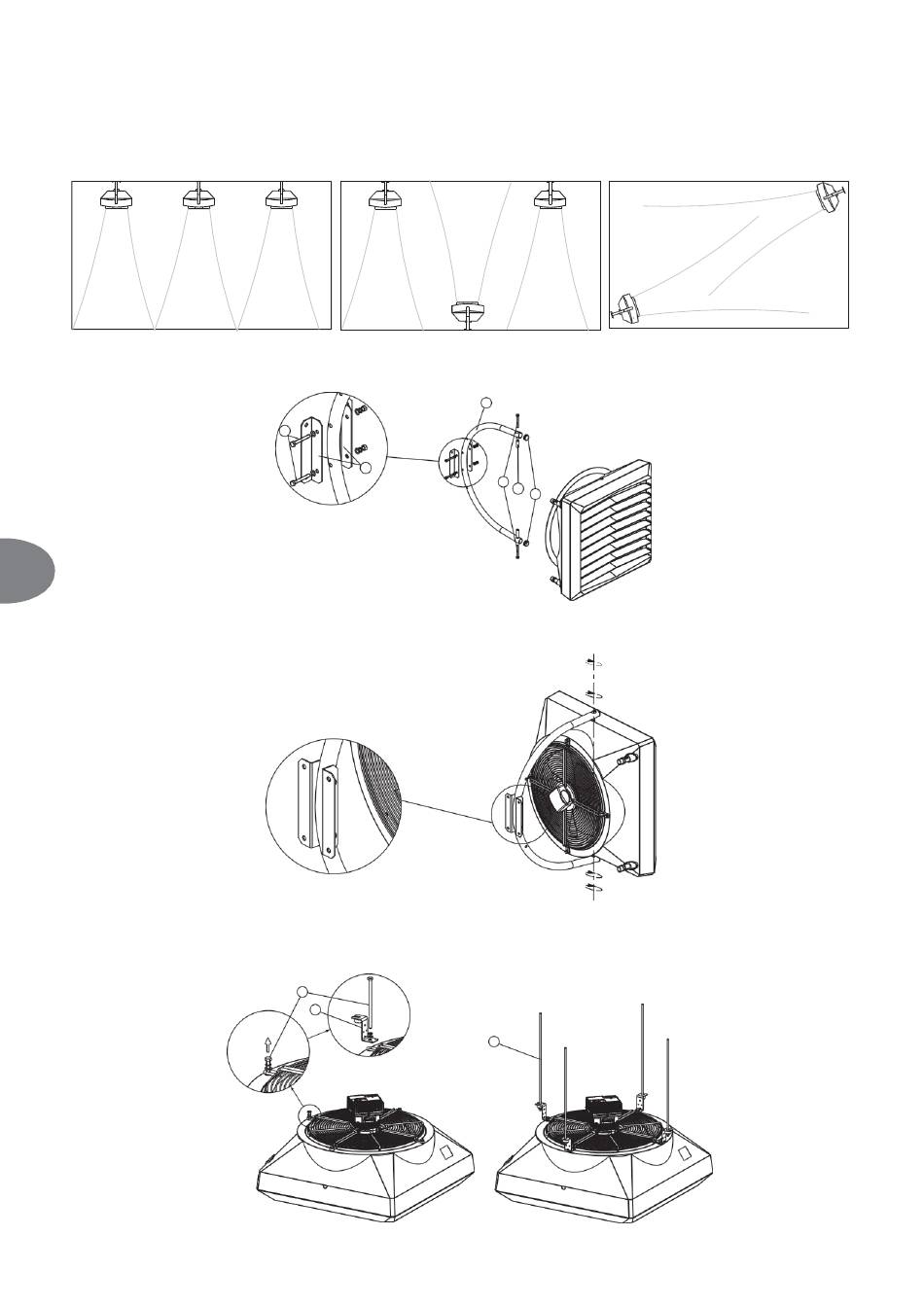

Ejemplos de disposición de unidades de calefacción de aire montadas en una pared
4.1 INSTALACION CON UN BRACKET 1
El soporte es opcional. Para fijar un soporte al dispositivo, utilice brocas de corona para perforar agujeros en los paneles superior e inferior de la unidad de calentamiento (en lugares marcados
por 6) e inserte manguitos en los agujeros. Deslice los brazos del soporte sobre las mangas. Inserte los tornillos M10 en los manguitos superior e inferior, y fije la posición del soporte en
relación con el calentador mientras aprieta los tornillos. Cuando ajustar el dispositivo en la posición correcta, colocar los enchufes en el soporte.
ES
Las unidades de soporte consisten en:
1. BRAZO (1 pieza); 2. SOPORTE; 3. M10 TORNILLO M10 CON ARANDELA Y TUERCA PARA FIJAR LA ABRAZADERA (2 juegos);
4. TORNILLO M10 QUE FIJA EL SOPORTE AL CALENTADOR DE LA UNIDAD (2 piezas); 5. ENCHUFE (2 piezas); 6. MANGA DE MONTAJE (2 piezas)
Rotación del dispositivo cuando se monta en una consola
4.2 INSTALACIÓN EN POSICIÓN HORIZONTAL
Las unidades Volcano también se pueden instalar en posición horizontal. Para suspender la unidad, deben utilizarse soportes especiales (1). Para instalar los soportes, retire el tornillo (2)
fijando la rejilla del ventilador, instale soporte (1) y atornille el tornillo adentro (2). Repita para los tornillos restantes. ¡No desatornille todos los tornillos al mismo tiempo!
Vista superior
3
2
2
1
264
1
4
6
5
°
120
3
