5. REGULACE

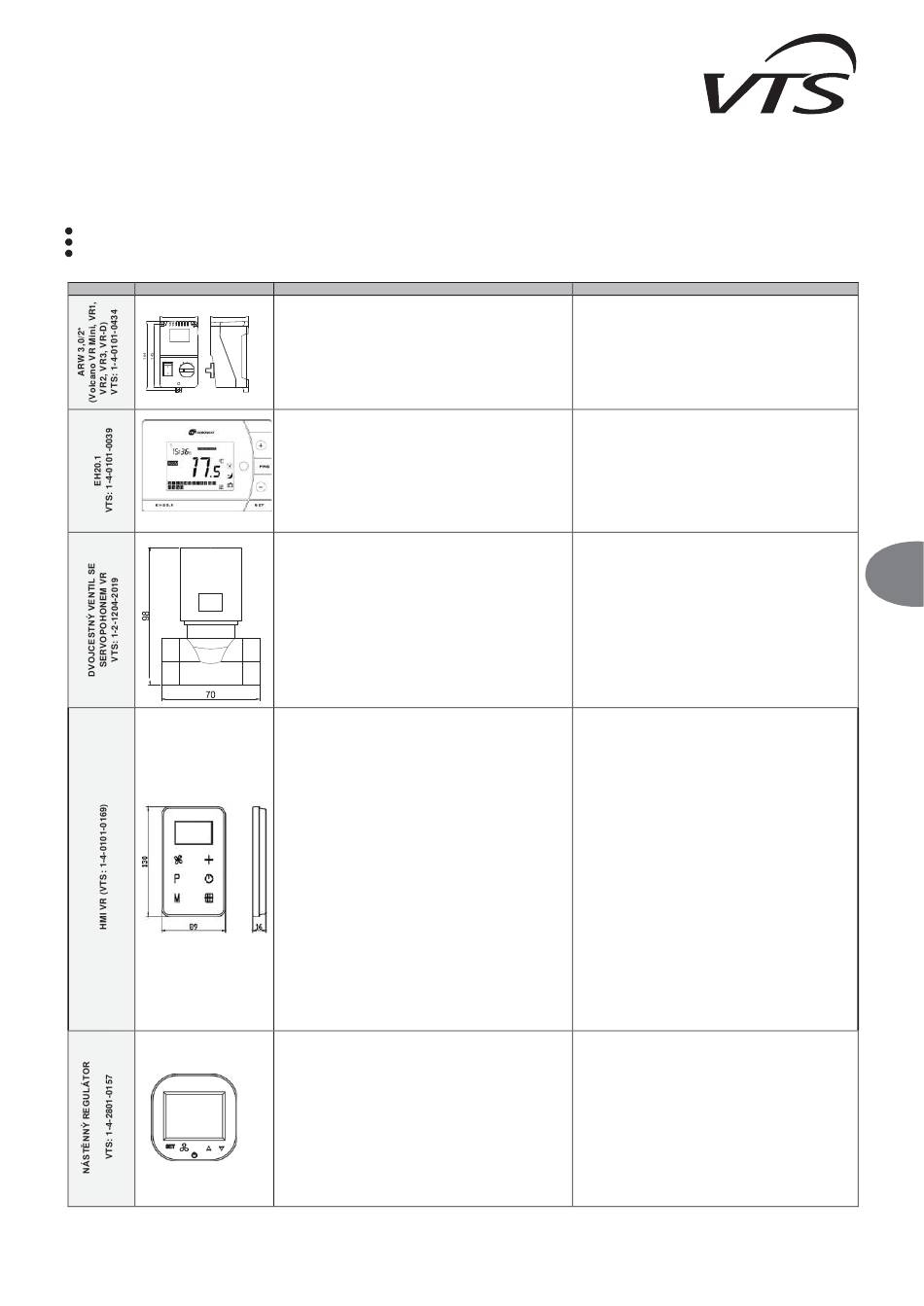

5.1 PRVKY REGULACE

Elektrické zapojení mohou provádět pouze elektrikáři s příslušným oprávněním a v souladu s platnými:
předpisy BHP
návody k montáži
technickou dokumentací každého prvku regulace
POZOR! Před zahájením montáže a zapojením instalace je nutné se seznámit s originální dokumentací, která je připojena k prvkům regulace
SCHÉMA
MODEL
90 91
134mm x 94mm x 28mm
TECHNICKÁ DATA
REGULÁTOR RYCHLOSTI OTÁČEK – ARW 3,0/2
● napájecí napětí: 230V AC +/- 10%
● přípustný výstupní proud: 2.5 A
● způsob regulace: stupňový
● počet stupňů regulace: 5
● vypínač
● stupeň ochrany: IP54
● způsob montáže: na omítku
● pracovní parametry: 0...35°C
PROGRAMOVATELNÝ OVLADAČ TEPLOTY
● napájení: alkalické baterie 1,5 V (v sadě)
● rozsah nastavení: 5 ... 35°C
● stupeň nastavení a zobrazení: 0,5°C
● přípustné zatížení ovládacího výstupu: 5(2) A (24 ... 230V AC)
● stupeň ochrany: IP30
● způsob montáže: na omítku
● pracovní parametry: 0 ...50°C
● doba přepínání pracovního cyklu: 60 min
● programátor: s týdenními hodinami
● pracovní režim: výrobní nebo individuální nastavení
DVOJCESTNÝ VENTIL
● průměr připojení: 3/4"
● pracovní režim: dvoupolohový ON-OFF
● maximální rozdíl tlaků: 90 kPa
● třída tlaku: PN 16
● součinitel průtoku kvs: 4,5 m
3 /h
● maximální teplota topného média: 105°C
● pracovní parametry: 0-60°C
SERVOPOHON VENTILU
● příkon: 7 VA
● napájecí napětí: 230V AC +/- 10%
● doba zavření / otevření: 4-5/9-11s
● poloha bez napájení: zavřený
● stupeň ochrany: IP54
● pracovní parametry: 0-60°C
Ovladač HMI VR pro ARWE3.0 regulator
● napájení: 1~230V +/-10%/50Hz
● přístupný výstupní proud pro ventil nebo ventily s pohonem: 3 (1) A
● příkon: 1.5VA
● Teplotní rozsah: 5~40°C
● parametry pracovních podmínek: 5 ~ 50 ° C
● relativní vlhkost: 0,85
● displej: šedý, modré podsvícení
● vestavěný senzor: NTC 10K, 3950 Ohm při 25°C
● externí čidlo: možnost připojení externího čidla NTC
● přesnost měření: +1 ° C (měřeno každý 0,5 ° C)
● týdenní plánování provozu : 5+1+1
● Režim: vytápění/chlazení
● Možnosti řízení: Automatické (0-10V)/Manuální (30%, 60%,100%)
● hodiny: 24h
● Zobrazení teploty: v místnosti nebo žádaná (výběr)
● Programování vytápění/chlazení: dva cykly vytápění za den
(5+1+1), nebo kontinuální provoz
● Ochrana proti zamrznutí: otevření ventilu při poklesu teploty v
místnosti pod 8°C
● krytí: IP30
● Způsob montáže: krabička pod omítku o průměru 60mm
● ovládání: externí klávesnice
● počet ovládaných regulátorů AREW3.0: 8
● maximální délka datového kabelu: 120m
● pouzdro: ABS UL94-5 (ohni odolný plast)
● barva: RAL 9016
● rozměry/váha: 86x86x54 mm/0,12 kg
● externí komunikace: RS485 (MODBUS)
● průměr doporučeného datového kabelu: 2x1mm2
HMI VOLCANO EC
● Ovládání: Kapacitní dotyková tlačítka
● přístupný výstupní proud pro ventil nebo ventily s pohonem: 3 (1) A
● Napájení: 230 V AC
● Teplotní rozsah: 5...40'C
● Výstupys:
- 1 analogový 0-10V (8 bit, Imax = 20 mA)
- 2 binární (250 VAC, AC1 500 VA pro 230 VAC)
● Komunikace: Modbus RTU
● Parametry provozu: teplota: 0 - 60 °C, vlhkost: 10 - 90%,
bez kondenzace
● stupeň ochrany: IP20
● Rozměry: 86 mm x 86 mm x 17 mm
87
POZNÁMKY
● Nepřipojujte více než jedno VOLCANO VR 1/VR 2/VR 3/VR-D
k jednomu regulátoru otáček kvůli maximálnímu výstupnímu
proudu..
● Minimální vzdálenost mezi regulátory (horizontální i vertikální)
je 20 cm.
● Připojení proveďte kabelem minimálně 3 x 1.5 mm2.
● Nákresy prvků regulace jsou pouze vizualizací příkladových
prvků.
● Přesný popis práce programovatelného ovladače se nachází
v návodu k obsluze, dostupném na www.vtsgroup.com
● Termostat a programovatelný ovladač teploty je nutné umístit
v tzv. reprezentativním místě.
● Je nutné se vyhnout místům, která jsou přímo vystavena
slunečnému záření, působení elektromagnetických vln, atd.
● Připojení doporučujeme zhotovit kabelem min. 2 x 0,75mm2.
● Výkresy prvků regulace prezentují výhradně vizualizace
příkladových produktů.
● Doporučujeme montáž dvojcestného ventilu na vratném
potrubí.
● Výkresy prvků regulace prezentují výhradně vizualizace
příkladových produktů.
● Připojení doporučujeme zhotovit kabelem min. 2 x 0,75mm
● Výkresy prvků regulace prezentují výhradně vizualizace
příkladových produktů.
● Přesný popis práce programovatelného ovladače se nachází v
návodu k obsluze, dostupném na www.vtsgroup.com
● Termostat a programovatelný ovladač teploty je nutné umístit v
tzv. reprezentativním místě.
● Je nutné se vyhnout místům, která jsou přímo vystavena
slunečnému záření, působení elektromagnetických vln, atd.
● Výkresy prvků regulace prezentují výhradně vizualizace
příkladových produktů.
● použitelné pro všechny typy VOLCANO EC
● dotykové ovládání
● hlavní vypínač (ON / OFF)
● Automatické a plynulé nastavení rychlosti ventilátoru
● vestavěný termostat s týdenním kalendářem
● kontinuální provoz
● spolupráce s externími snímači teploty
● Možnost připojení ventilu s pohonem
● připojení až 8 ohřívačů na jeden ovládací panel
● ModbusRTU s protokolem RS 485
● Doporučené prokabelování:
- L, N : 2x1 mm²
- H, C : 2x1 mm²
- AO, GND : 2x0,5 mm² LIYCY
- TS, TS: 2x0,5 mm² LIYCY
- RS 485 : 2x0,75 mm² LIYCY
