6. HASZNÁLATBA VÉTEL, MŰKÖDÉS, KARBANTARTÁS
6.1 BEKAPCSOLÁS/ ELŐKÉSZÜLETEK
● A szerelés megkezdése, vagy bármilyen karbantartási munkálat előtt válasszon le minden áramforrást a készülékről.
● Javasoljuk a csővezetékekben filter használatát. Szerelés előtt kérjük tisztítsa ki a készülék hőcserélőjét, pár liter víz átfolyatásával.
● A szelepeket a készülék legmagasabb pontjain helyezze el
● Az elzárószelepeket közvetlen a készülék mögött helyezze el, a szereléseket megkönnyítendő.
● Javasoljuk elzárószelepek használatát, magas (1.6Mpa-t meghaladó) túlnyomás esetére.
● A hidraulikus csöveknek vibrációtól, túlnyomástól mentesnek kell lennie
● Ellenőrizze a csatakozásokat az első használatbavétel előtt (légmentesen, cseppmentes illesztések, csatlakozások)
● Ellenőrizze az első használatba vétel előtt a az elektromos bekötéseket (automatika elemek, tápellátás, ventilátor)
● Javasoljuk feszültségvédelem használatát, túláram esetére.
Minden kapcsolást a készülék saját technikai leírása szerint csatlakoztasson és kössön be!
6.2 MŰKÖDÉS ÉS KARBANTARTÁS
● A készülékház nem igényel karbantartást.
● A hőcserélőt érdemes időközönként átfújni, hogy a portól és lerakódásoktól mentesítsük (főként a fűtési szezon kezdetekor). A készüléket nem szükséges ehhez szétszerelni. Vigyázzon
a hőcserérő lamellákra, mert sérülékenyek
● Ha elcsorbulnának a lamellák, célszerszámmal fésülje ki
● A ventilátor nem igényel karbantartást. A portól és szennyeződésektől időközönként érdemes letakarítani egy nedves ronggyal.
● Ha a készüléket huzamosabb ideig nem használjá, csatlakoztassák azt le az áramról.
● A motor nincs tűzvédelemmel ellátva
● A hőcserélő elfagyhat, ha a környező hőmérséklet 0°C alá csökken és a fűtőközeg a hőcserélőben marad.
● A levegő portartalma a nem ipari belterekben használatos porkoncentrációt ne haladja meg (0.3g/m3).
● Ne tegye ki a készüléket sugárzó napfénynek, agresszív környezetnek vagy erős UV sugárzásnak.
● A készülék maximum 130°C fűtőközeg mellett használható
7. IPARI BIZTONSÁGI ELŐÍRÁSOK
Előírások a biztonsági jegyzethez:
● A készülék bármilyen karbantartási vagy szerelési munkálata előtt le kell azt csatlakozatni minden áramforrásról. Várja meg, míg a ventilátorok megállnak.
● Használjon stabil állványzatot a műveletekhez
● Figyeljen, hogy a hőcserélőben forró folyadék lehet a készülék áramtalanítása ellenére!
● Lehetnek éles szélei a berendezésnek!
● Mindig kövesse a biztonsági előírásokat!
● A készüléket funkciója szerint szereljék és használják!
● A készüléket célszerű fizikai behatásoktól óvni és védeni, kérjük ezek szerint helyezzék/szereljék a készüléket
● A csomagolóanyagokat és dobozokat a helyi előírásoknak megfelelően kezeljék és tárolják

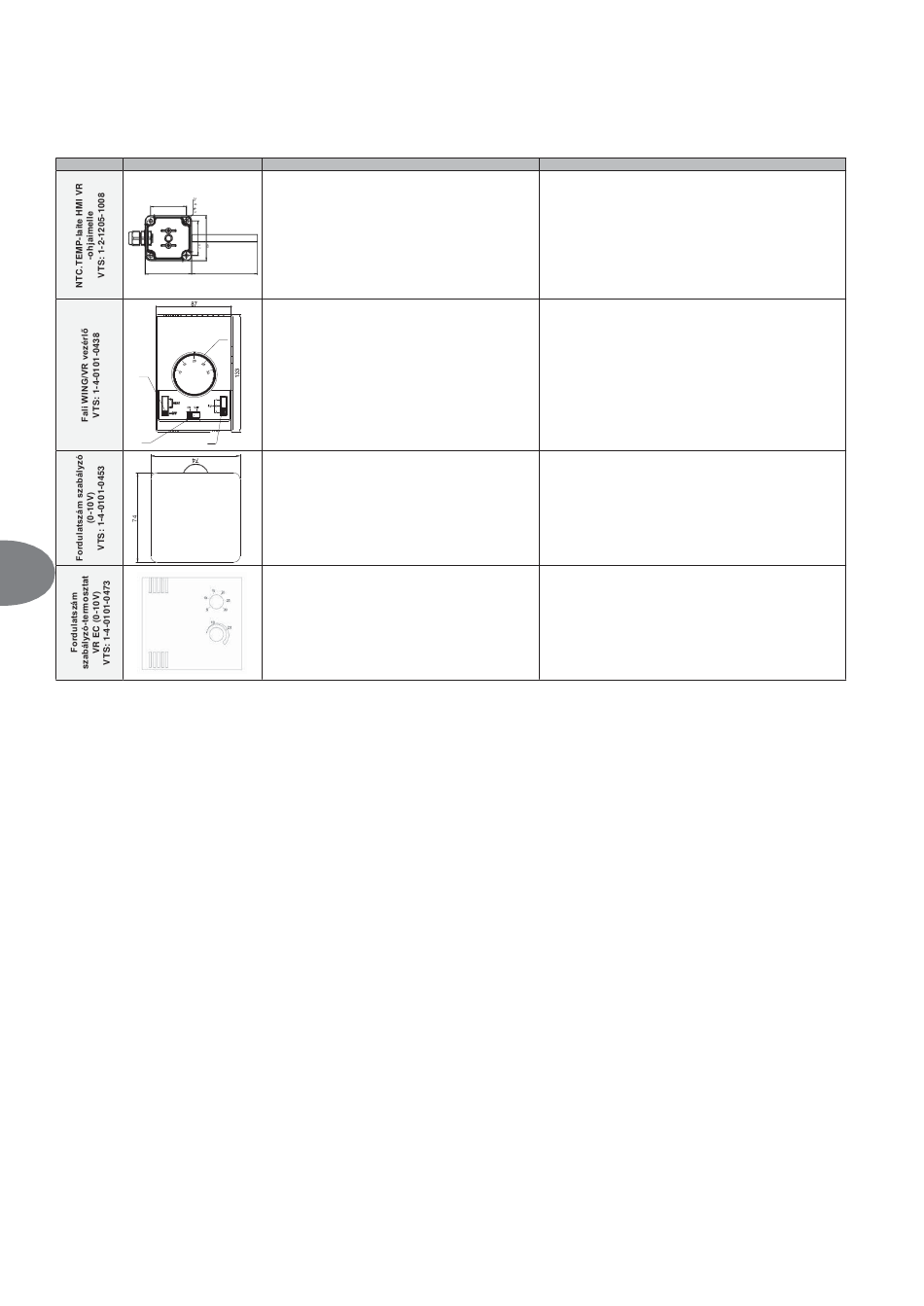

TECHNIKAI ADATOK
Külső NTC szenzor a HMI VR-hez
● érzékelő elem: NTC 10K
● IP védelem: IP20
● szerelés: fali szerelés
● max. kábelhossz: 100m
● környezeti hőmérséklet: 0...40C
● mérési pontosság: 0.5K (10-40C)
● mérési skála: -20..+70C
● méretek/súly: 74x74x26mm/0.1kg
59
● javasolt kábel: 2x0,5mm2 (árnyékolt)
Fali WING/VR vezérlő
● Tápellátás: ~230/1/50
● Megengedett áramerősség: 6(3A)
3
● Szabályzási skála: 10-30°C
● Szabályzás pontossága: +/- 1°C
● IP védelem: IP 30
● szerelés: on plastered walls
● Max. környezeti hőmérséklet: -10 to +50°C
4
Fordulatszám szabályzó (0-10V)
● Tápellátás: ~230/1/50
● Megengedett áramerősség: 0,02A for 0-10V
● Működési mód: manual
● Kimeneti jell: 0-10VDC
● IP védelem: IP 30
Fordulatszám szabályzó-termosztat VR EC (0-10V)
● Tápellátás: ~230/1/50
● Megengedett áramerősség: 0,02A for 0-10V
● Szabályzási skála: 5-40°C
● Kimeneti jell: 0-10VDC
● IP védelem: IP 30
● beépített szenzor NTC0
● Az NTC hőérzékelőt javasolt a mérési helyszínen elhelyzni
● Ne tegye ki a berendezéseket direkt napfénynek, vagy
elektomágneses impulzusoknak
● Az automatika elemek a dokumentációban illusztrációk
● A kábel maximális hossza a légfüggöny és a vezérlőközt: 100 m.
● Javasolt kábel: min. 5 x 1 mm
(lásd: bekötések)
● A bekötési rajzok csak illusztrációk
● A vezérlő nem tartozéka a készüléknek. Az különálló elem és
bármilyen más vezérlőre cserélhető amely a 60335 standardot
alkalmazza
● Az elektromos bekötéseket min. 3 x 0.75 mm
● Az automatika rajzok csak illusztrációk
● Az elektromos bekötéseket min. 2 x 0.75 mm2 kábellel végezze.
● Az automatika rajzok csak illusztrációk
106
JEGYZETEK
bekötéstől függően
2 2
or 6 x 1mm
kábellel végezze.
2
