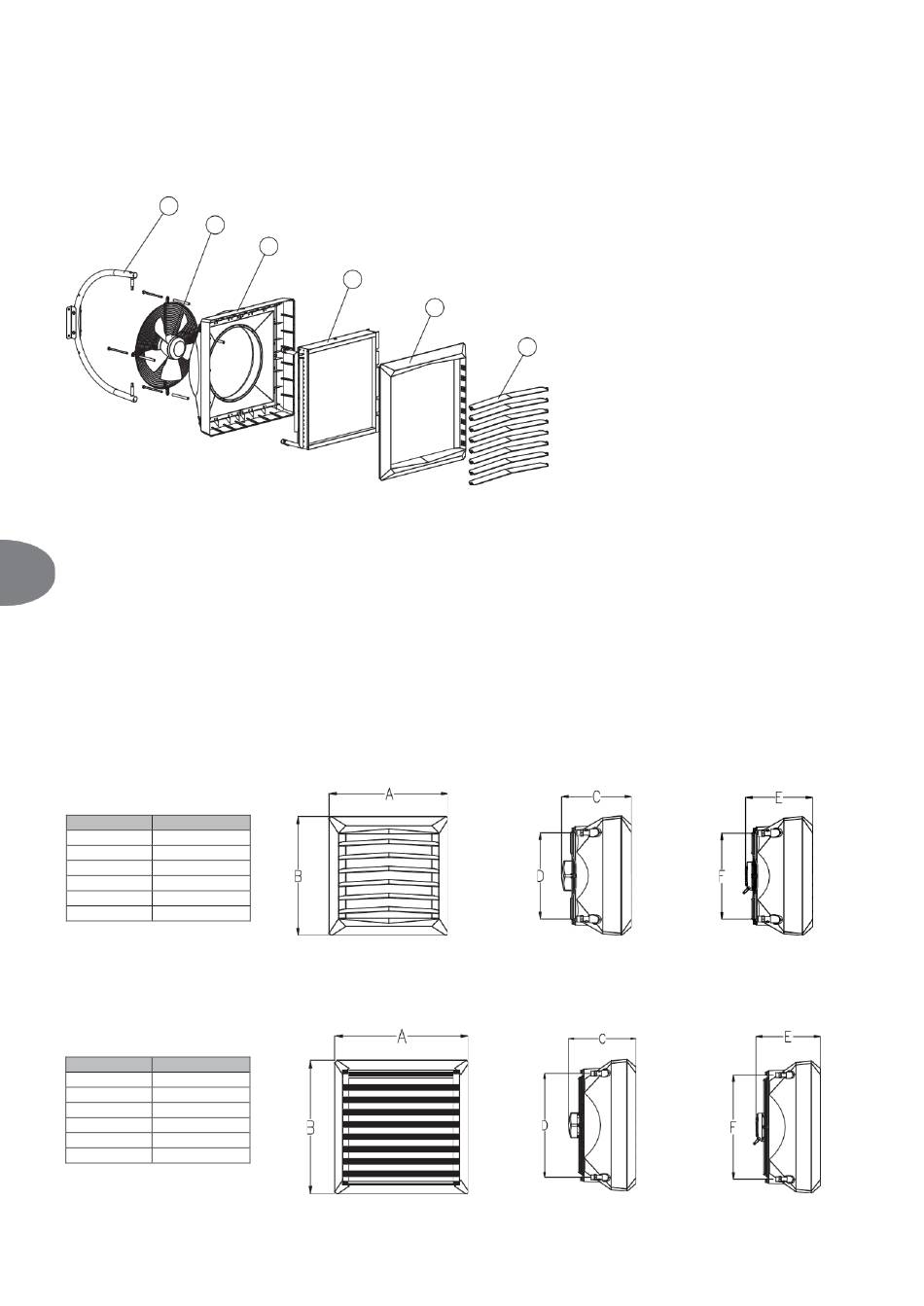

2.3 КОНСТРУКЦІЯ АППАРАТУ (VOLCANO)
5
ВОДЯНИЙ НАГРІВАЧ:ммаксимальні значення параметрів теплоносія для теплообмінника: 130 °C, 1,6 МПа. Мідно-алюмінієва конструкція теплообмінника складається з мідних
1.
патрубків і трубок, а також алюмінієвих ламелей. Приєднувальні патрубки (зовнішня різьба 3/4") знаходяться на задній частині корпусу пристрою. Наш модельний ряд обладнання
включає однорядний водяний нагрівач у VOLCANO VR1 5-30 кВт, дворядний нагрівач у VOLCANO VR mini 3-20кВт, VOLCANO VR2 8-50кВт, та трьохрядний у VOLCANO VR3 13-75кВт.
The glycol concentration in the heating medium can be up to 50%. Відповідно до принципу роботи, Volcano VR-D та Volcano VR-D Mini не оснащений нагрівачем. Volcano VR-D та
Volcano VR-D Mini у місці розташування теплообмінника обладнаний елементами каркасу.
UA
ОСЬОВИЙ ВЕНТИЛЯТОР: максимальна робоча температура становить 60 ° С, номінальна напруга живлення 230 В / 50 Гц. Клас захисту двигуна змінного струму IP54, клас ізоляції
2.
F, для EC-двигунів клас захисту IP44. Подача повітря здійснюється осьовим вентилятором, оснащеним захисними ґратами. Відповідний профіль лопаток та якісні підшипники
гарантують безшумну та безаварійну роботу обладнання. Велика потужність двигуна дозволяє домогтися високої ефективності при низькому рівні енергоспоживання зі збереженням
регулювання повітряного потоку. Належним чином виконаний профіль корпуса знижує рівень випромінюваних шумів, що робить апарат надзвичайно зручним у використанні й
дозволяє застосовувати в будинках з високими вимогами до акустики.
КОРПУС: складається з основної частини та передньої панелі, які виконані з високоякісного композитного матеріалу, що гарантує можливість використання в апаратах з нагріваючим
3.
середовищем температурою до 130°C. Кольорові бічні накладки дозволяють органічно вписати апарат у дизайн інтер'єра. Volcano VR-D та Volcano VR-D Mini виконує циркуляцію
повітря, поліпшуючи його розподіл і реалізовуючи функцію дестратифікації.
ЖАЛЮЗІ: дозволяють спрямовувати потік теплого повітря в 4-х позиціях. Оптимальна дальність та напрямок потоку повітря досягнено завдяки спеціальному профілю лопаток.
4.
МОНТАЖНА КОНСОЛЬ: є опціональним елементом - її ергономічна, легка конструкція дозволяє обертати апарат у горизонтальній площині на кут -60°÷0÷60° для спрямування
5.
потоку теплого повітря в необхідний бік.
2.4 ОСНОВНІ РОЗМІРИ (VOLCANO VR Mini, VR1, VR2, VR3, VR-D Mini, VR-D)
VOLCANO VR Mini, VR-D Mini
Oznaczenia L [mm]
A
B
C
D
E
F
VOLCANO VR1, VR2, VR3, VR-D
Oznaczenia L [mm]
A
B
C
D
E
F
2
3
1
530
530
310
381
300
381
700
700
355
550
350
550
1. ТЕПЛООБМІННИК;
2. ОСЬОВИЙ ВЕНТИЛЯТОР;
3. КОРПУС;
4. ЖАЛЮЗІ;
5. МОНТАЖНА КОНСОЛЬ;
3
4
AC
AC
60
EC
EC
