Structure et fonctionnement
Transport et mise en place
5.1.6.2
Réglage de la quantité de gaz de protection
Risque d'électrocution !
Lors du réglage du débit de gaz protecteur, de la tension à vide ou le cas échéant des
impulsions d'amorçage de haute tension se produisent au niveau de la torche de
soudage. En cas de contact, elles peuvent entraîner des électrocutions et des brûlures
mortelles.
•
Pendant le processus de réglage, veiller à ce que la torche de soudage soit toujours isolée
électriquement par rapport aux personnes, animaux ou ressources matérielles.
Si le réglage du gaz de protection est trop faible ou trop élevé, de l'air peut arriver jusqu'au bain de fusion
et entraîner la formation de pores. Adaptez la quantité de gaz de protection en fonction de la tâche de
soudage !
•
Ouvrir lentement le robinet de la bouteille de gaz.
•
Ouvrir le détendeur.
•
Activer le générateur sur l'interrupteur principal.
•
Activer la fonction test gaz > voir le chapitre 5.1.6.3 (la tension de soudage et le moteur du dévidoir
restent arrêtés - aucun amorçage accidentel de l'arc).
•
Régler le débit de gaz sur le détendeur en fonction de l'application.
Instructions de réglage
Procédé de soudage
Soudage MAG
Brasure MIG
Soudage MIG (aluminium)
TIG
Les mélanges gazeux riches en hélium nécessitent un débit de gaz plus élevé !
Au besoin, corrigez le débit de gaz déterminé sur la base du tableau suivant :
Gaz de protection
75 % Ar/25 % He
50 % Ar/50 % He
25 % Ar/75 % He
100 % He

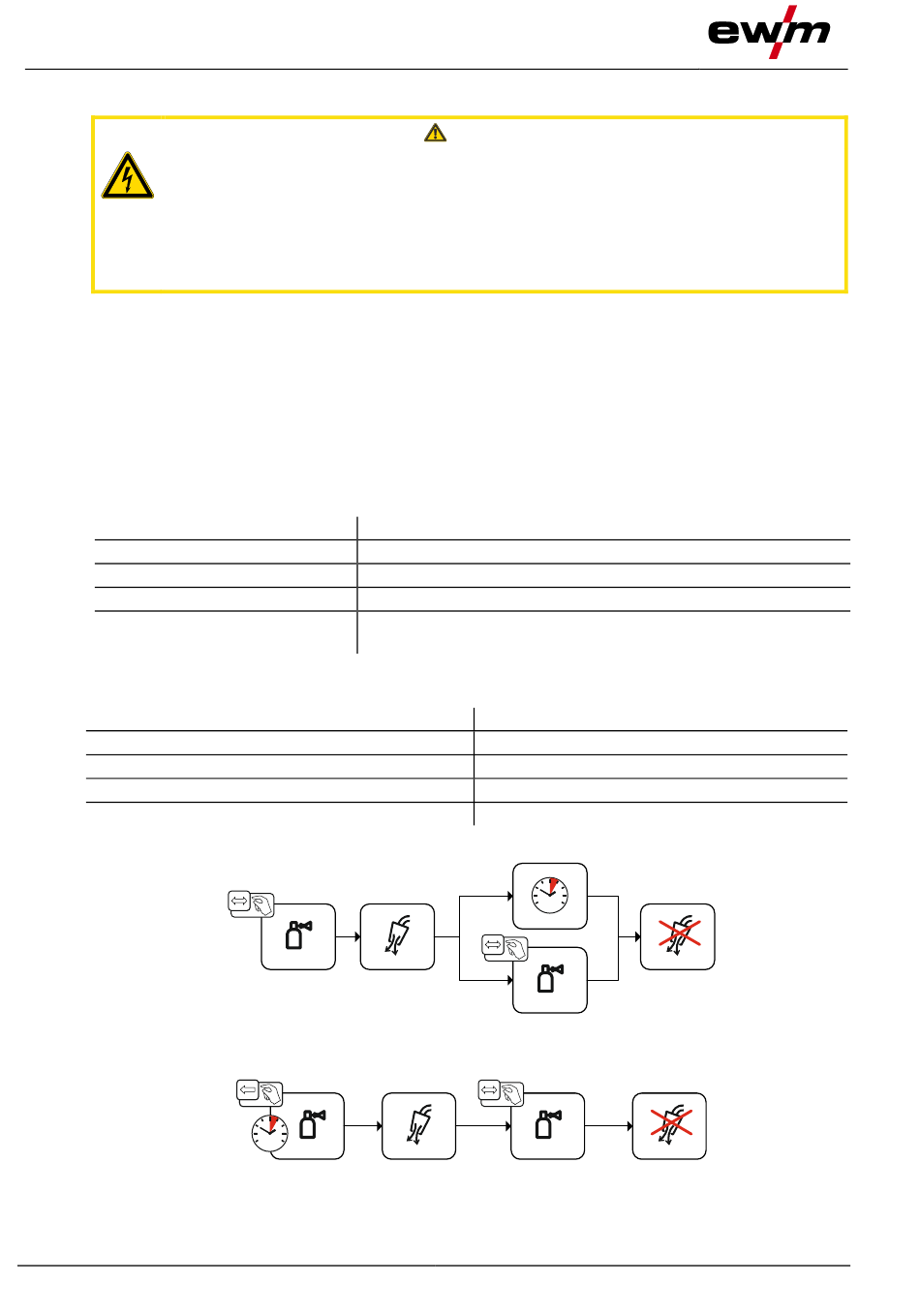

5.1.6.3
Test Gaz
5.1.6.4
Rinçage du faisceau de flexibles
20
Quantité de gaz protecteur recommandée
Diamètre du fil x 11,5 = l/min
Diamètre du fil x 11,5 = l/min
Diamètre du fil x 13,5 = l/min (100 % argon)
Diamètre de la buse de gaz en mm correspond au débit de gaz
l/min
Illustration 5-7
5s
Illustration 5-8
ATTENTION
Facteur
1,14
1,35
1,75
3,16
25s
099-005401-EW502
04.01.2017
