5.1.8.2

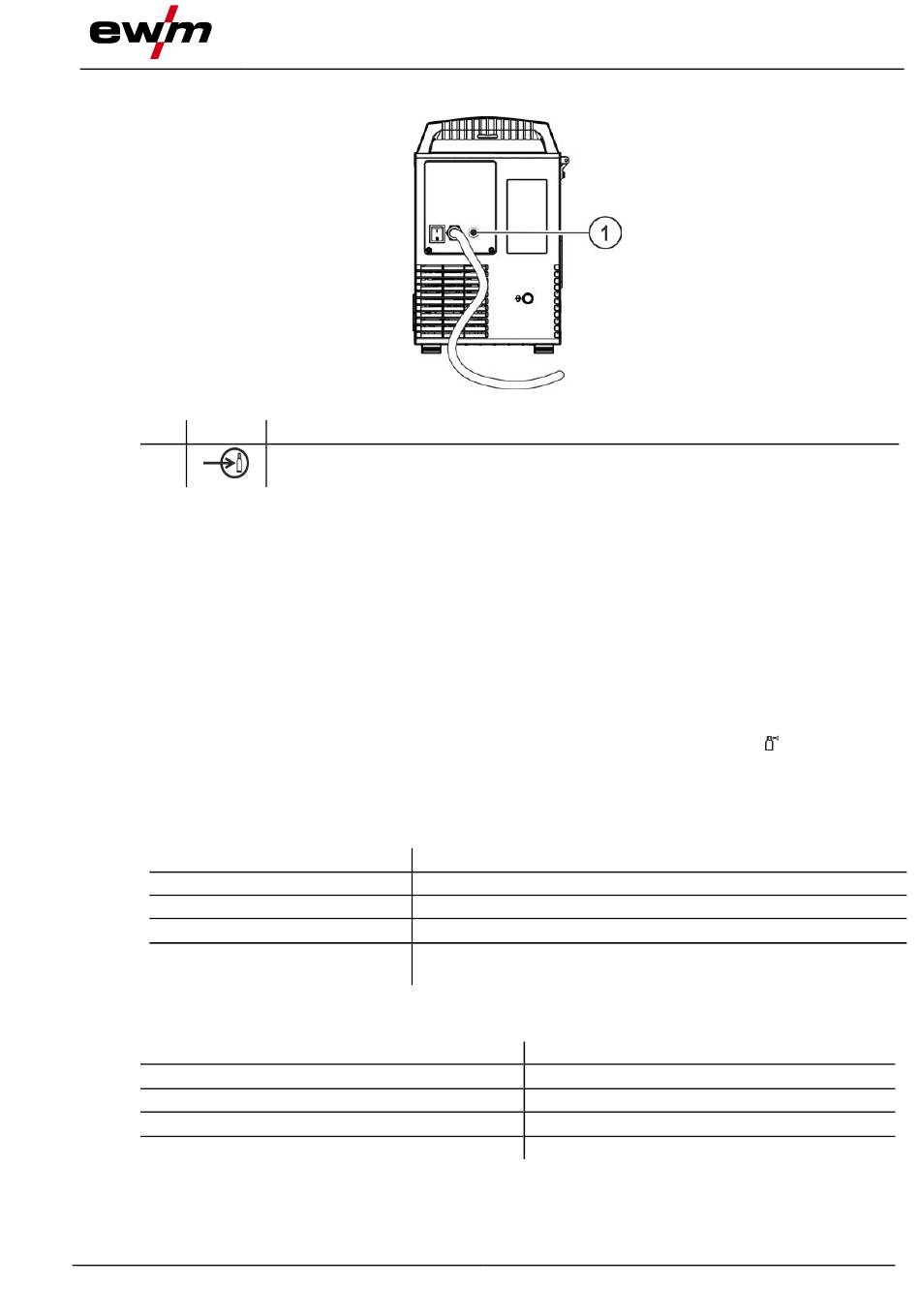

Raccordement du flexible de gaz de protection
Pos. Symbole Description
1
• Visser f ermement le raccord du tuyau de gaz sur le raccord du gaz de protection (entrée) du généra-
teur.
5.1.8.3
Test gaz - Réglage de la quantité de gaz de protection
Si le réglage du gaz de protection est trop faible ou trop élevé, de l'air peut arriver jusqu'au bain de fusion
et entraîner la f ormation de pores. Adaptez la quantité de gaz de protection en fonction de la tâche de
soudage !
• Ouvrir lentement le robinet de la bouteille de gaz.
• Ouvrir le détendeur.
• Activer le générateur sur l'interrupteur principal.
• Régler le débit de gaz sur le détendeur en f onction de l'application.
• Le test gaz peut être déclenché par un appui bref sur le bouton-poussoir « Test gaz
soudage et le moteur du dévidoir restent désactivés - aucun amorçage accidentel de l'arc).
Le gaz protecteur circule pendant 25 secondes ou jusqu'à un nouvel actionnement de la touche.
Répéter le procédé plusieurs fois pour vidanger.
Instructions de réglage
Procédé de soudage
Soudage MAG
Brasure MIG
Soudage MIG (aluminium)
TIG
Les mélanges gazeux riches en hélium nécessitent un débit de gaz plus élevé !
Au besoin, corrigez le débit de gaz déterminé sur la base du tableau suivant :
Gaz de protection
75 % Ar/25 % He
50 % Ar/50 % He
25 % Ar/75 % He
100 % He
099-005682-EW502
7.9.2022
0
Filetage de raccordement – G ¼"
Raccord du gaz de protection (entrée)
Quantité de gaz protecteur recommandée
Diamètre du fil x 11,5 = l/min
Diamètre du fil x 11,5 = l/min
Diamètre du fil x 13,5 = l/min (100 % argon)
Diamètre de la buse de gaz en mm correspond au débit de gaz
l/min
Structure et fonctionnement
Illustration 5-8
Facteur
1,14
1,35
1,75
3,16
Transport et mise en place
(la tension de
»
25
