Structure et fonctionnement
Transport et mise en place
Pour obtenir des résultats optimaux en matière de soudage, l'alimentation en gaz de protection
doit pouvoir s'effectuer sans entrave depuis la bouteille de gaz de protection jusqu'à la torche
de soudage. En outre, toute obturation de cette alimentation peut entraîner la destruction de la
torche !
•
Remettre en place le couvercle de protection jaune si le raccord en gaz de protection n'est
pas utilisé !
•
Tous les raccords en gaz de protection doivent être imperméables au gaz !
5.1.8.1

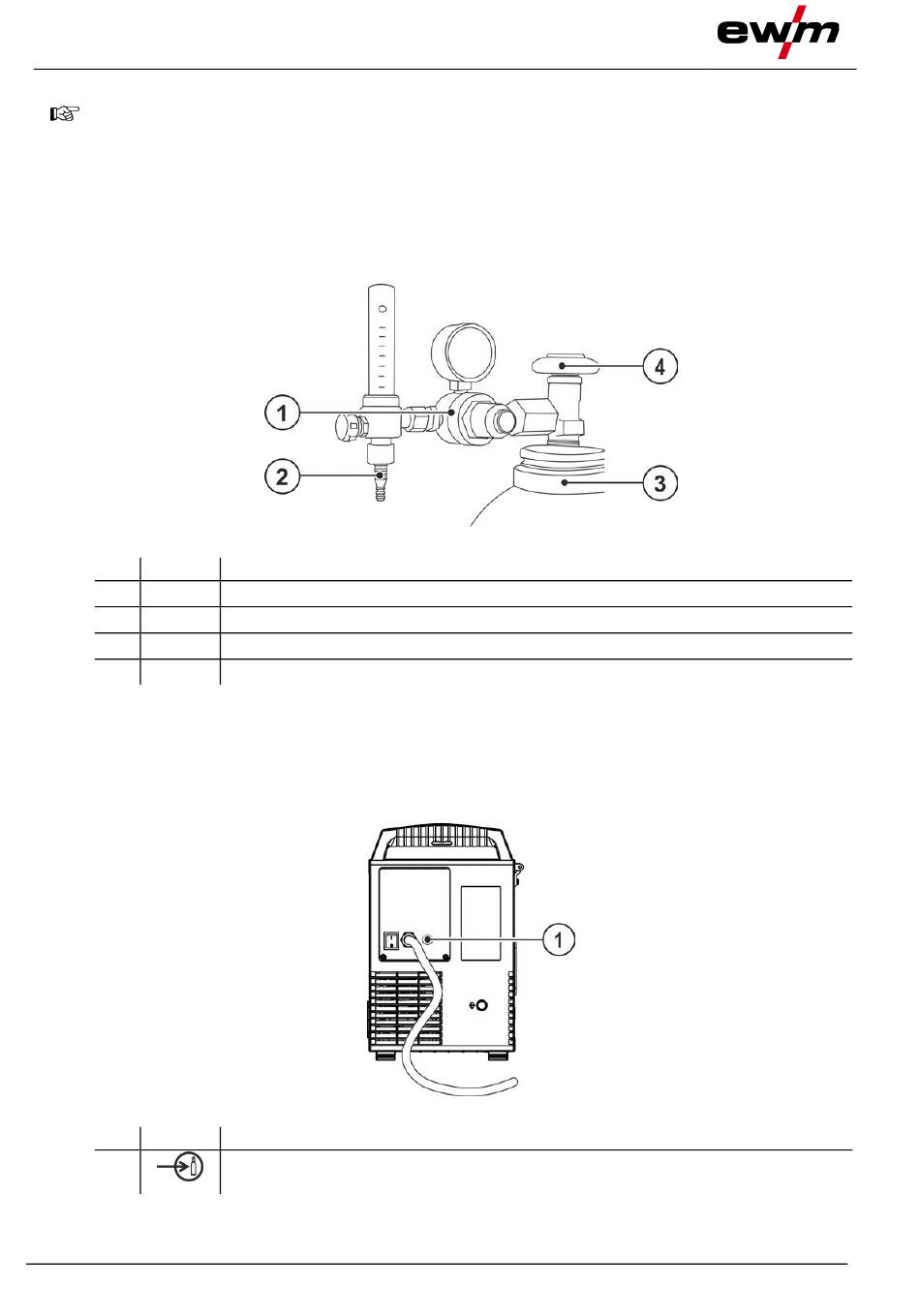

Raccordement du détendeur
Pos. Symbole Description
1
2
3
4
•
Avant de raccorder le détendeur à la bouteille de gaz, ouvrir légèrement la vanne de cette dernière
afin d'évacuer toute éventuelle impureté.
•
Monter et visser le détendeur sur la valve de la bouteille.
•
Visser fermement le raccord du tuyau de gaz côté sortie du détendeur de manière étanche au gaz.
5.1.8.2
Raccordement du flexible de gaz de protection
Pos. Symbole Description
1
•
Visser fermement le raccord du tuyau de gaz sur le raccord du gaz de protection (entrée) du généra-
teur.
26
0
Régulateur détenteur
Côté de sortie du décompresseur
Bouteille de gaz protecteur
Vanne bouteille
0
Filetage de raccordement – G ¼"
Raccord du gaz de protection (entrée)
Illustration 5-7
Illustration 5-8
099-005547-EW502
2.12.2020
