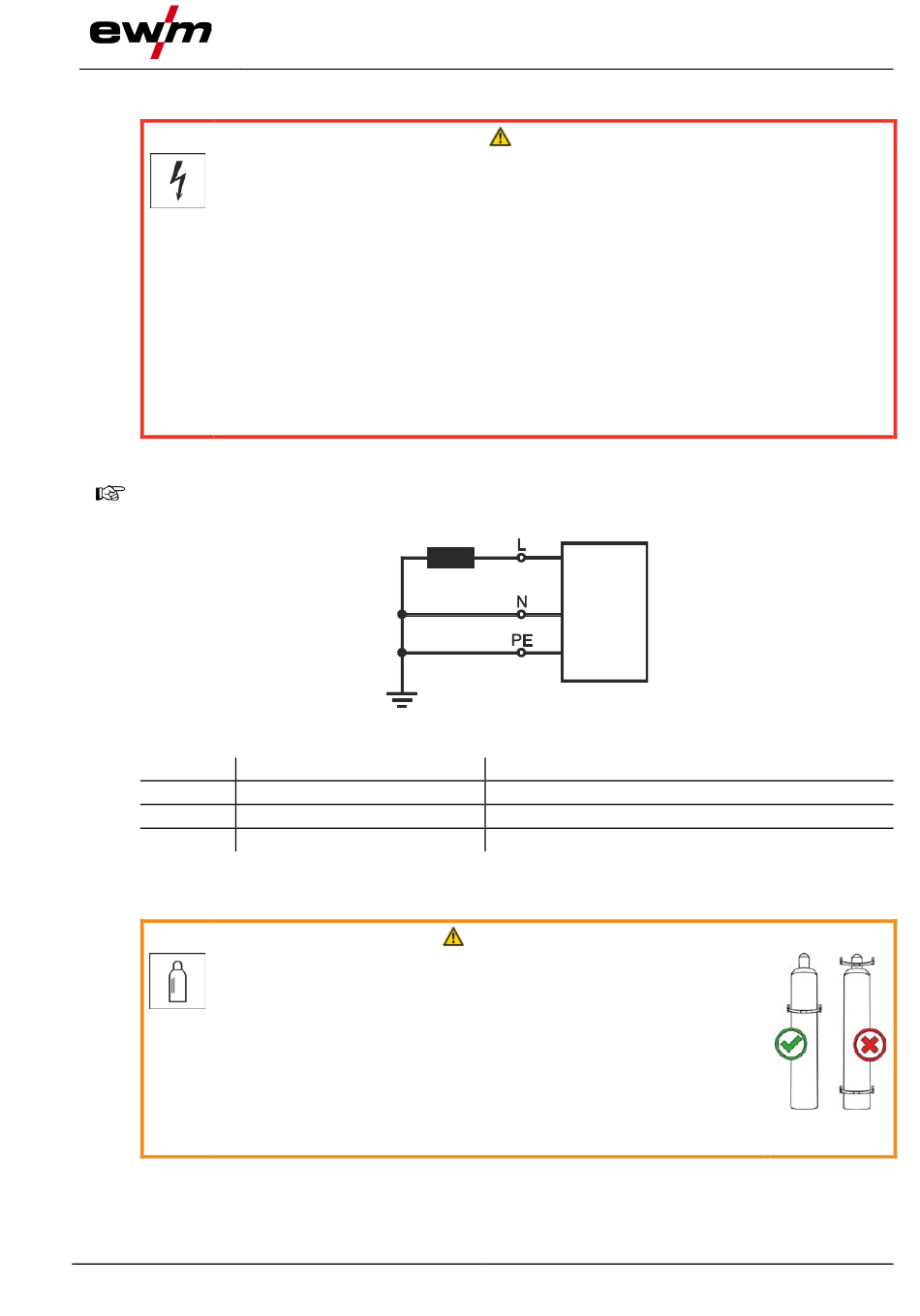

5.1.7
Branchement sur secteur
Danger en cas de raccordement au réseau inapproprié !
Un raccordement au réseau inapproprié peut entraîner des dommages matériels ou cor-
porels !
•
Le raccordement (fiche réseau ou câble), les réparations ou l'adaptation à la tension de
l'appareil doivent être réalisés par un électricien professionnel selon les réglementations et
prescriptions du pays.
•
La tension réseau apposée sur la plaque signalétique doit correspondre à la tension d'ali-
mentation.
•
Utiliser le générateur uniquement en le branchant à une prise raccordée à un conducteur
de terre, conformément aux spécifications.
•
Les fiches, prises et câbles réseau doivent être régulièrement contrôlés par un électricien.
•
En fonctionnement avec un générateur, le générateur doit être mis à la terre conformément
à son manuel d'utilisation. Le réseau créé doit être adapté au fonctionnement d'appareils
de classe de protection I.
5.1.7.1
Architecture de réseau
Le poste peut exclusivement être raccordé et utilisé sur un système monophasé à 2 conduc-
teurs avec conducteur neutre mis à la terre.
Légende
Pos.
Désignation
L
Conducteur externe
N
Conducteur neutre
PE
Conducteur de protection
•
Brancher la fiche réseau du poste hors tension dans la prise correspondante.
5.1.8
Alimentation en gaz de protection
Risque de blessure en cas de mauvaise manipulation des bouteilles de
gaz de protection !
Une fixation insuffisante ou inappropriée des bouteilles de gaz de pro-
tection peut entraîner des blessures graves !
•
Placer la bouteille de gaz de protection dans les fixations prévues et la
sécuriser grâce aux moyens de blocage (chaîne / sangle) !
•
La fixation doit se situer au niveau de la moitié supérieure de la bouteille
de gaz de protection !
•
Les éléments de fixation doivent être parfaitement ajustés au pourtour
des bouteilles !
099-005547-EW502
2.12.2020
Structure et fonctionnement
DANGER
Illustration 5-6
Couleur distinctive
marron
bleu
vert-jaune
AVERTISSEMENT
Transport et mise en place
25
