Structure et fonctionnement
Transport et mise en place
5.1.9
Alimentation en gaz de protection
Risque de blessure en cas de mauvaise manipulation des bouteilles de gaz de protec-
tion !
Une mauvaise manipulation ou une fixation insuffisante des bouteilles de gaz de protec-
tion peuvent entraîner des blessures graves !
• Suivre les indications du fabricant de gaz et respecter la réglementation sur le gaz sous
pression !
• Aucune f ixation ne doit être réalisée au niveau de la vanne de la bouteille de gaz d e protec-
tion !
• Éviter tout échauffement de la bouteille de gaz de protection !
Pour obtenir des résultats optimaux en matière de soudage, l'alimentation en gaz de protection
doit pouvoir s'effectuer sans entrave depuis la bouteille de gaz de protection jusqu'à la torche
de soudage. En outre, toute obturation de cette alimentation peut entraîner la destruction de la
torche !
• Remettre en place le couvercle de protection jaune si le raccord en gaz de protection n'est
pas utilisé !
• Tous les raccords en gaz de protection doivent être imperméables au gaz !

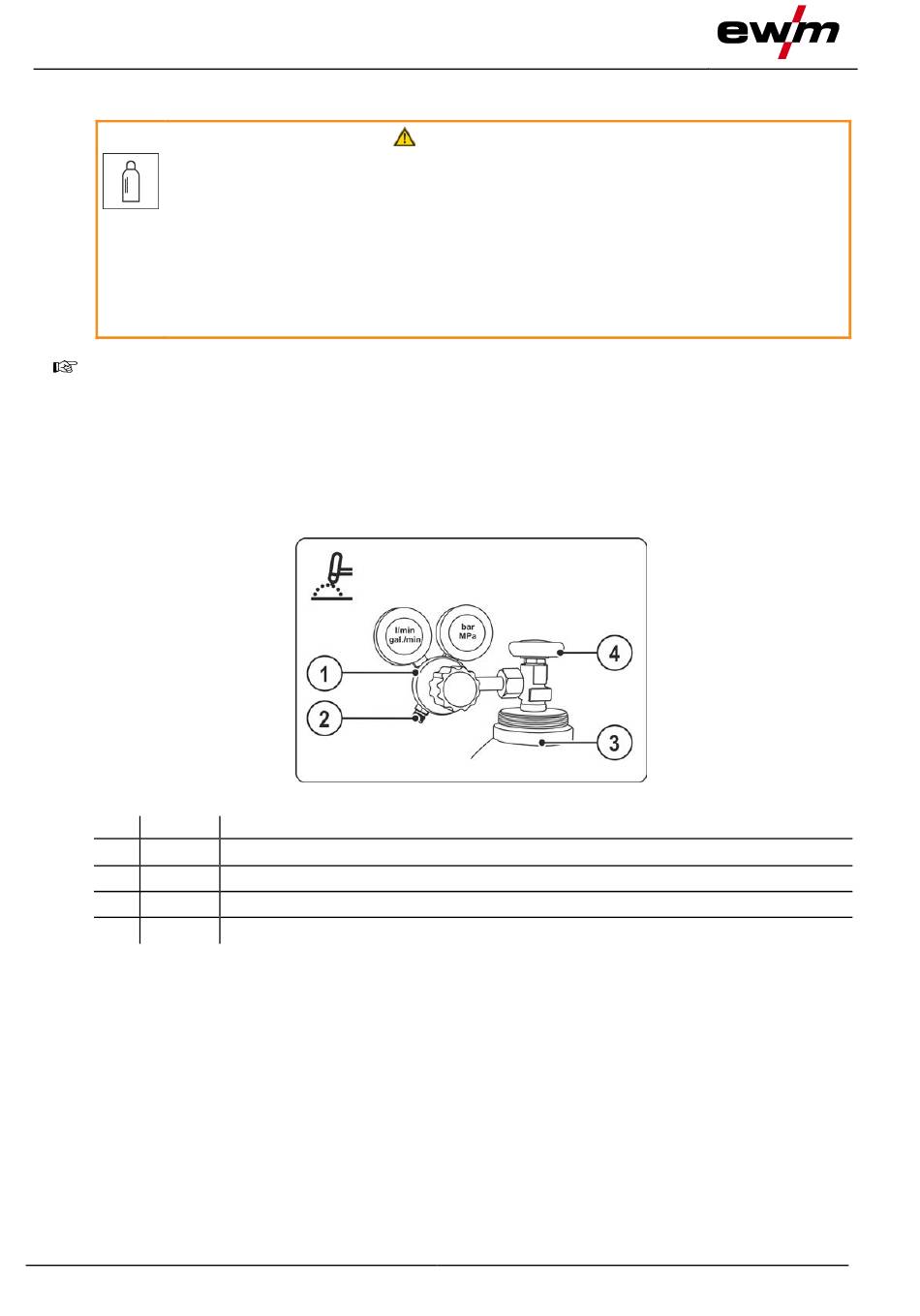

5.1.10 Raccordement du détendeur
Pos. Symbole Description
1
2
3
4
• Avant de raccorder le détendeur à la bouteille de gaz, ouvrir légèrement la vanne de cette dernière
af in d'évacuer toute éventuelle impureté.
• Monter et visser le détendeur sur la valve de la bouteille.
• Visser f ermement le raccord du tuyau de gaz côté sortie du détendeur de manière étanche au gaz.
24
0
Régulateur détenteur
Côté de sortie du décompresseur
Bouteille de gaz de protection
Vanne bouteille
AVERTISSEMENT
Illustration 5-8
099-000125-EW502
29.9.2022
