Structure et fonctionnement
Transport et mise en place
5.1.5
Raccordement du faisceau de liaison
Danger d'électrocution !
Le câble de mise à la terre du faisceau intermédiaire ne doit être raccordé ni au poste de
soudage ni à l'ensemble dérouleur !
•
Retirer le câble de mise à la terre ou le remettre dans le faisceau !
Pos. Symbole Description
1
2
3
4
5
6
7
8
•
Faire passer l'extrémité du faisceau par le soulagement de tension du faisceau intermédiaire et la fixer
avec une sangle de fixation comme indiqué sur l'illustration.
•
Brancher le câble de courant de soudage dans la « prise de raccordement courant de soudage » puis
verrouiller en tournant vers la droite.
•
Connecter l'écrou d'accouplement du tuyau de gaz protecteur au raccord G¼".
•
Brancher la fiche du câble de commande dans la prise de raccordement à 19 broches et la fixer avec
un écrou d'accouplement (la fiche ne peut être branchée dans la prise que dans une seule position).
•
Verrouiller les raccords des tuyaux d'eau de refroidissement dans les raccords rapides à obturation :
reflux rouge sur raccord rapide à obturation, rouge (reflux réfrigérant) et
montée bleu sur raccord rapide à obturation, bleu (montée réfrigérant).
18
0
Source de courant
Respecter les instructions des documents système supplémentaires !
Faisceau intermédiaire
Sangle de fixation
Soulagement de tension faisceau intermédiaire
Prise de raccordement, courant de soudage source de courant
Raccordement du courant de soudage entre la source de courant et le dévidoir.
Raccord G¼", raccord de gaz de protection
Prise de raccordement 19 broches (analogique)
Raccordement fil de conduite dévidoir
Raccord rapide à obturation (rouge)
reflux réfrigérant
Raccord rapide à obturation (bleu)
avance réfrigérant
ATTENTION

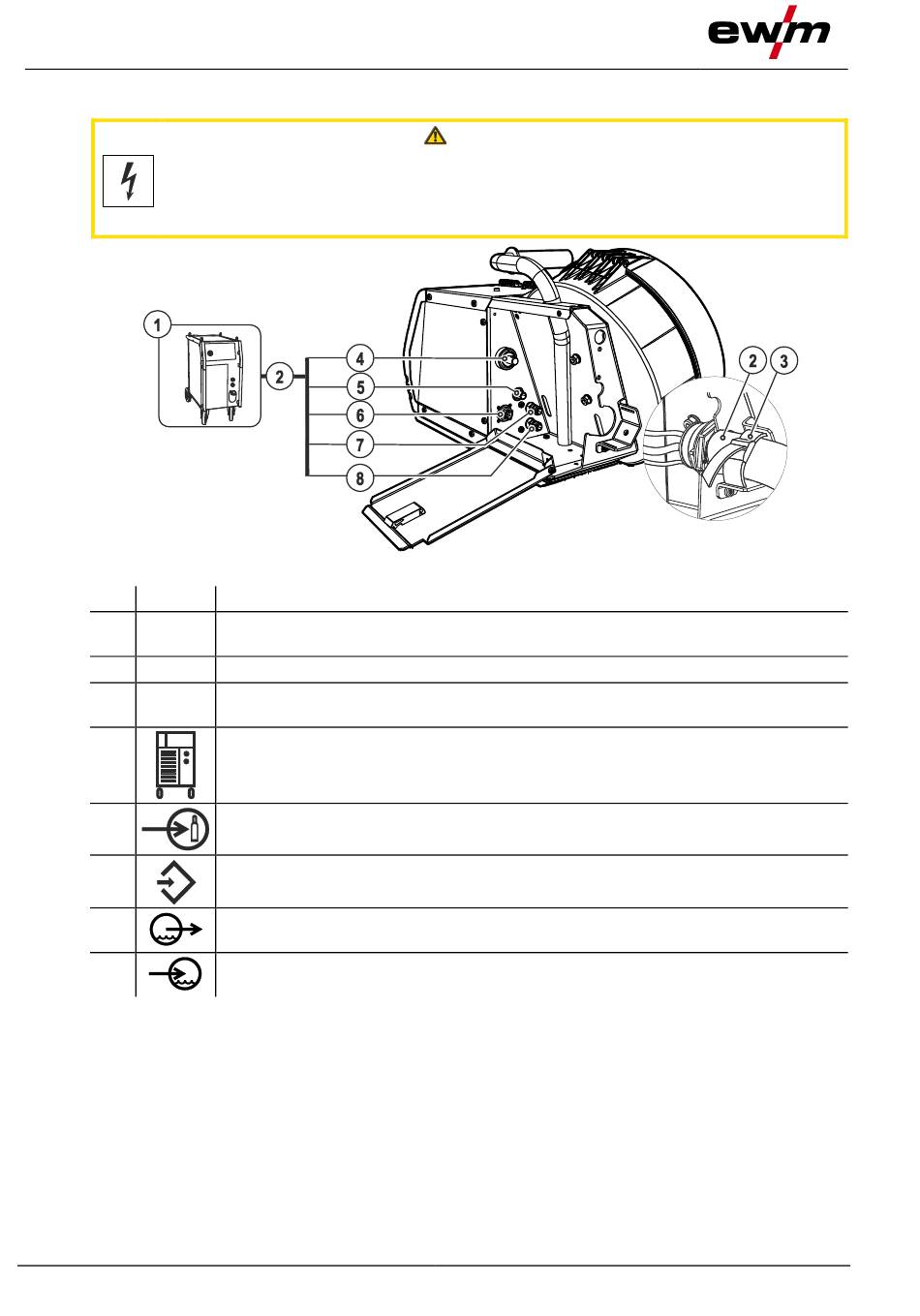

Illustration 5-5
099-005401-EW502
04.01.2017
