Raccordement du faisceau de liaison
Pos. Symbole Description
1
2
3
4
5
6
7
8
•
Placer l'extrémité du faisceau au travers de la décharge de traction du faisceau de liaison et verrouiller
en tournant vers la droite.
•
Brancher le câble de courant de soudage dans la « prise de raccordement courant de soudage » puis
verrouiller en tournant vers la droite.
•
Connecter l'écrou d'accouplement du tuyau de gaz protecteur au raccord G¼".
•
Brancher la fiche du câble de commande dans la prise de raccordement à 7 broches et la fixer avec
un écrou d'accouplement (la fiche ne peut être branchée dans la prise que dans une seule position).
•
Verrouiller les raccords des tuyaux d'eau de refroidissement dans les raccords rapides à obturation :
reflux rouge sur raccord rapide à obturation, rouge (reflux réfrigérant) et
montée bleu sur raccord rapide à obturation, bleu (montée réfrigérant).
099-005415-EW502
08.02.2016
0
Source de courant
Respecter les instructions des documents système supplémentaires !
Faisceau intermédiaire
Décharge de traction
Raccord rapide à obturation (bleu)
avance réfrigérant
Raccord rapide à obturation (rouge)
reflux réfrigérant
Prise de raccordement, courant de soudage source de courant
Raccordement du courant de soudage entre la source de courant et le dévidoir.
Raccord G¼", raccord de gaz de protection
Prise de raccordement 7 broches (numérique)
•
Ligne de commande dévidoir
Structure et fonctionnement
Raccordement du faisceau de liaison

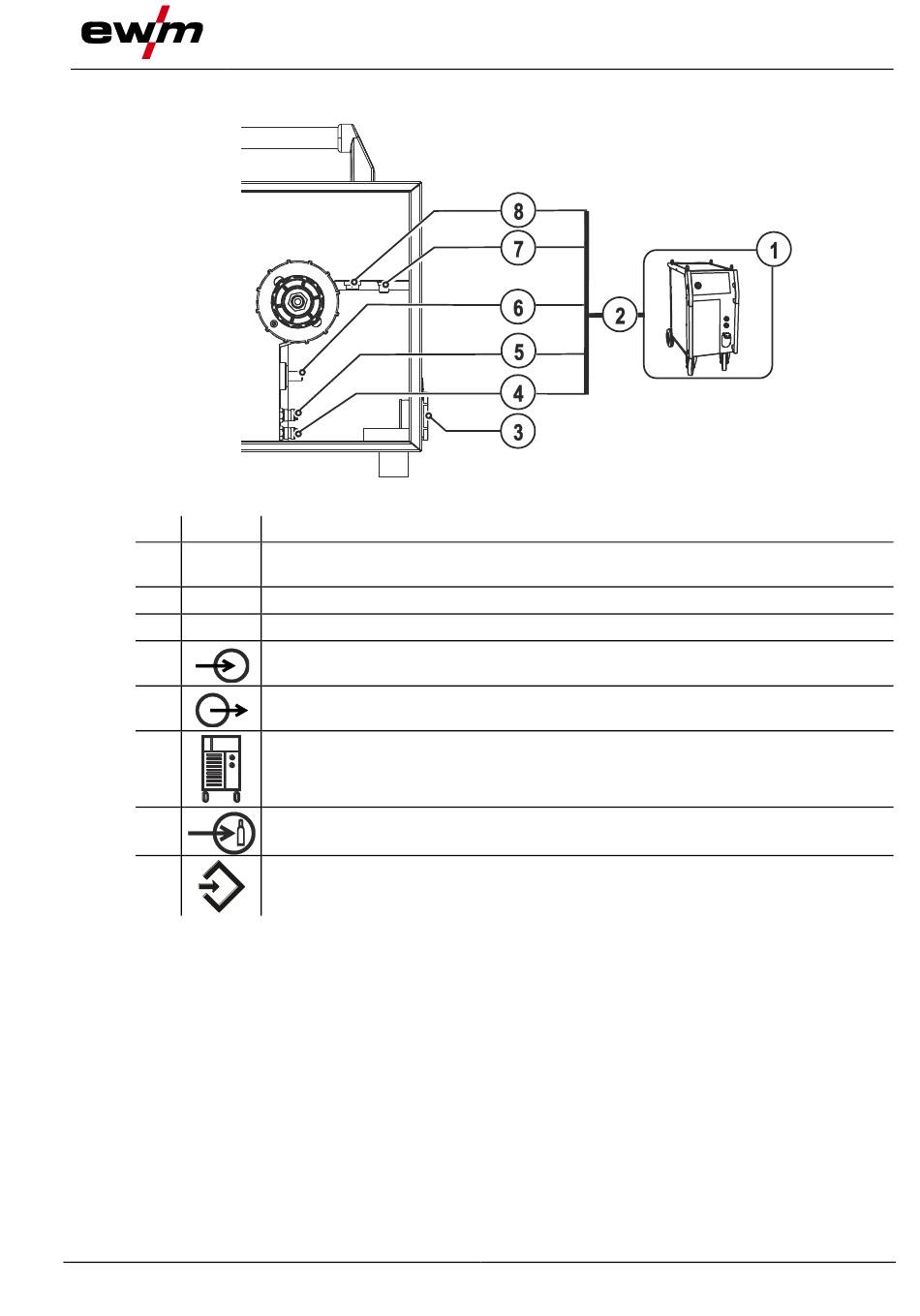

Illustration 5-4
