Structure et fonctionnement
Procédé de soudage MIG/MAG
5.8.2.3
Remplacement des rouleaux de dévidoir
Pos. Symbole Description
1
2
3
4
5
•
Tourner le garrot de 90° dans le sens ou le sens inverse des aiguilles d'une montre (le garrot
s'enclenche).
•
Rabattre l'étrier de fermeture à 90° vers l'extérieur.
•
Libérez les unités de pression et rabattez-les (les unités de serrage équipées de galets de contre-
pression se rabattent automatiquement vers le haut).
•
Retirer les galet de leur support.
•
Sélectionner les nouveaux galets en prenant en compte le tableau « Vue d'ensemble galets » et
réassembler l'entraînement en procédant en ordre inverse.
32
0
Garrot
Le garrot sert à bloquer les étriers de fermeture des galets.
Étrier de fermeture
Les étriers de fermeture servent à bloquer les galets.
Unité de pression
Blocage de l'unité de serrage et réglage de la force de pression.
Unité de serrage
Galet
voir tableau Vue d'ensemble galets

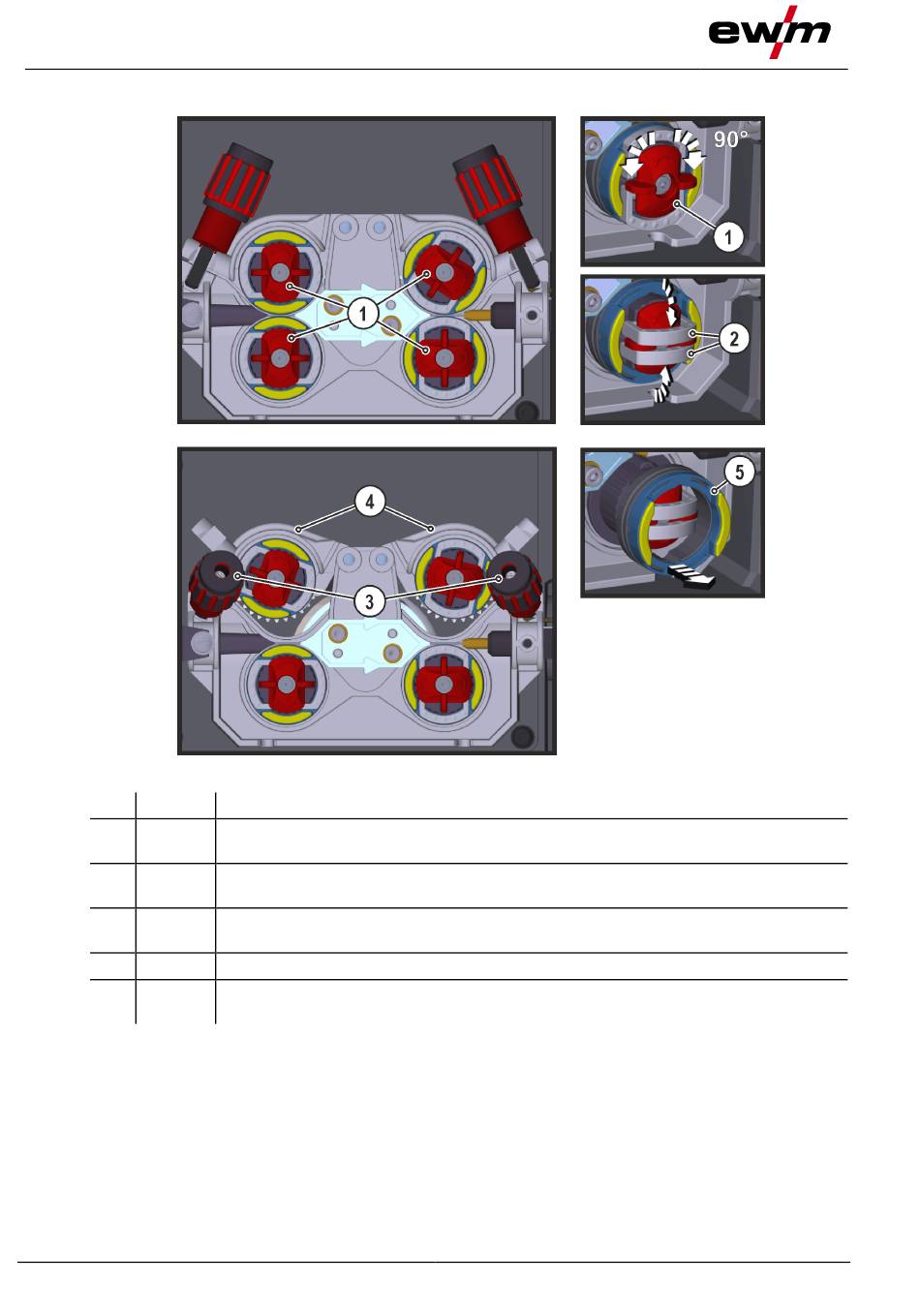

Illustration 5-10
099-005415-EW502
08.02.2016
