Montage De L'outil De Coupe - Stihl FS 80 Notice D'emploi

7 7
6
7

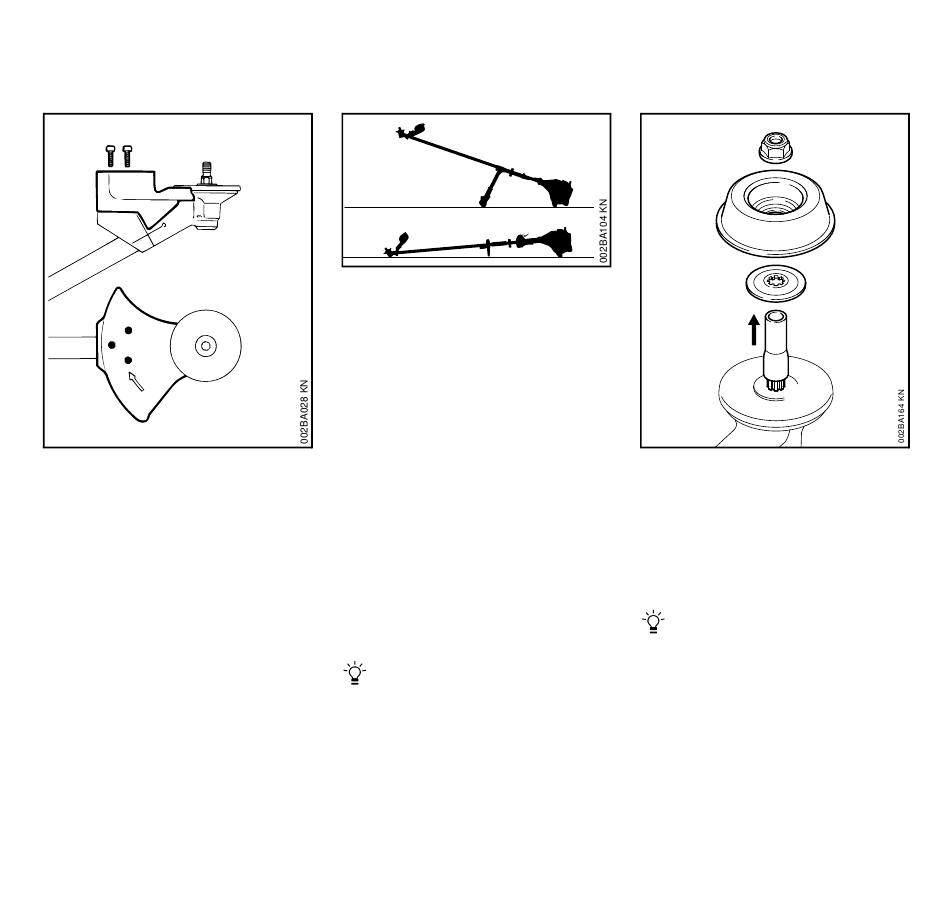

Montage de la butée
La
6 = butée doit être montée lorsqu'on uti-
lise des scies circulaires !
: Appliquer la butée sur la bride du
réducteur ;
visser les trois
7 = vis M 5 x 18 jointes à l'emballage et
les serrer.
FS 80, FS 80 R, FS 85, FS 85 R

Montage de l'outil de coupe

Préparation de la débrous-
sailleuse
: Poser la débroussailleuse de telle
sorte que la prise pour outil de
coupe soit orientée vers le haut.
Pièces de fixation pour outils de
coupe
Suivant l'outil de coupe de première
monte livré avec un appareil neuf, le jeu
de pièces de fixation livré pour l'outil de
coupe respectif peut différer d'un cas à
l'autre.
Dans le cas d'un appareil livré sans
pièces de fixation
Seul le montage de têtes
faucheuses est possible.
3
4
5
1
2
: Enlever la protection montée pour le
transport ;
pour cela, arracher la
1 = gaine de
2 = l'arbre ;
: pour continuer, voir « Montage de la
tête faucheuse ».
Si l'on veut monter un outil de coupe
métallique à la place d'une tête fau-
cheuse, l'écrou (3), le bol glisseur
(4) et la rondelle de pression (5)
sont nécessaires, en plus (acces-
soires optionnels).
français
79
