5

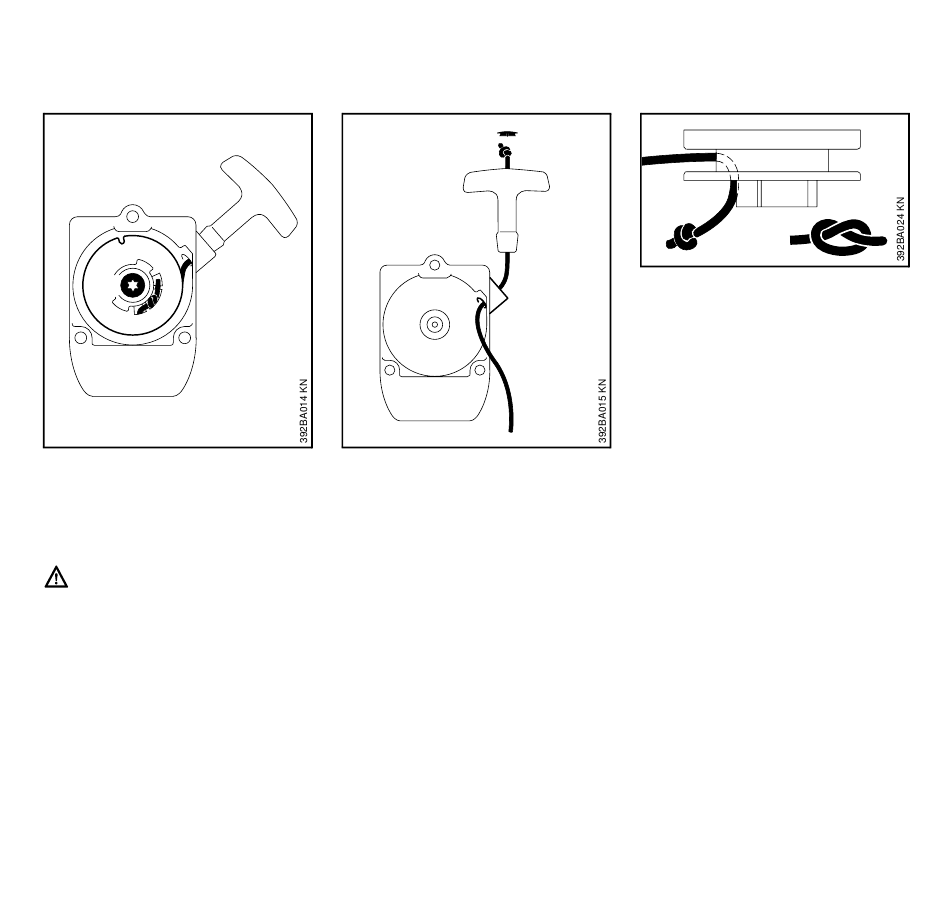

Démontage de la poulie à câble
Dévisser la
5 = vis ;
: retirer la poulie à câble.
Le ressort de rappel est logé dans la
poulie à câble et risque de sauter en
cas de manipulation incorrecte.
Les morceaux du ressort de rappel
cassé peuvent être sous tension et
risquent de se détendre brusque-
ment lorsqu'on sort la poulie à câble
du boîtier – risque de blessure ! –
Porter une visière pour se protéger
le visage et des gants.
FS 80, FS 80 R, FS 85, FS 85 R
7
Remplacement du câble de
lancement
: En faisant levier avec un tournevis,
faire sauter le
6 = capuchon de la poignée ;
: enlever les morceaux de câble res-
tés dans la poulie et dans la poignée
du lanceur – veiller à ce que la
douille du dispositif ElastoStart ne
soit pas chassée de la poignée ;
: faire un nœud simple à une extré-
mité du câble de lancement neuf –
voir « Caractéristiques techniques »
– et passer l'autre extrémité de haut
en bas à travers la poignée et la
7 = douille de guidage de câble ;
: enfoncer le capuchon dans la
poignée.
6
: Faire passer le câble de lancement
à travers la poulie à câble et l'assu-
rer dans la poulie avec un nœud
simple ;
: pour continuer, voir « Montage de la
poulie à câble »
Remplacement d'un ressort de
rappel cassé
Départ usine, les ressorts de rappel peu-
vent être livrés sous différentes formes :
– ressort de rappel prêt au montage,
avec une boucle en fil de fer servant
d'attache de sûreté ;
– poulie à câble avec ressort de
rappel déjà monté.
Montage d'un ressort de rappel prêt
au montage
: Humecter le ressort de quelques
gouttes d'huile non résineuse – voir
« Accessoires optionnels » – ne pas
ouvrir la boucle en fil de fer (attache
de sûreté) !
