français

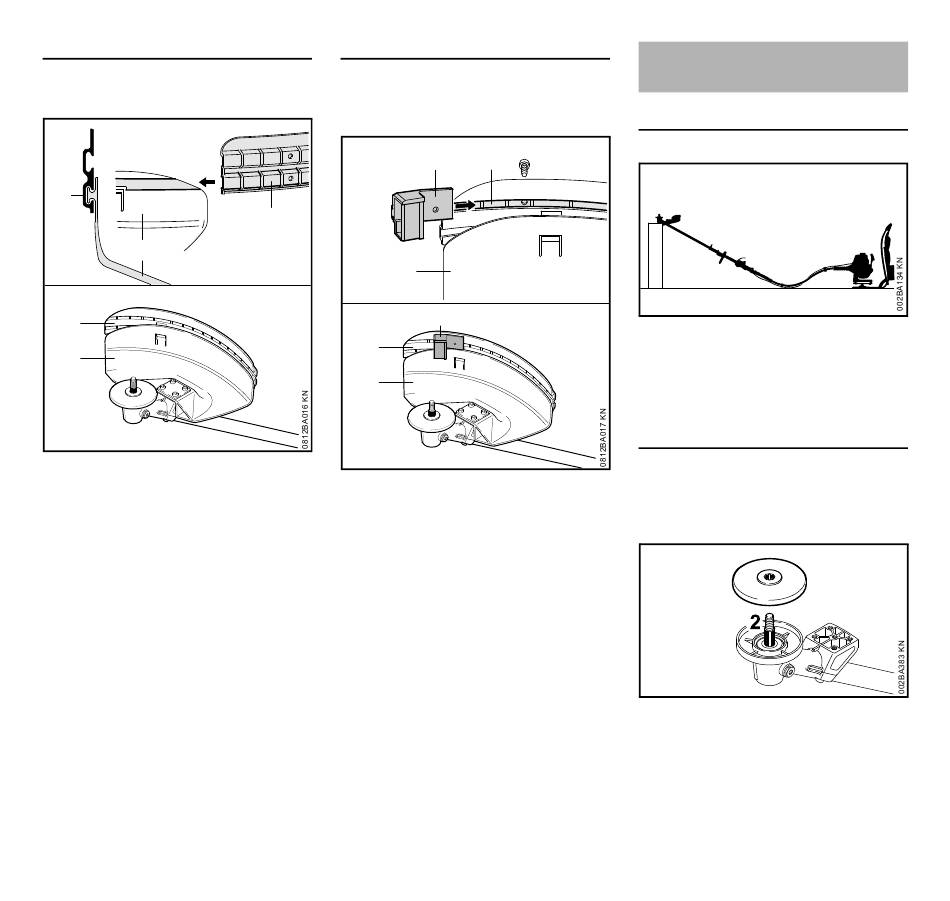

Montage du tablier
En cas d'utilisation de têtes faucheuses
3
1
2
2
1 1
Au montage de têtes faucheuses, il faut
que le capot protecteur pour outils de
fauchage métalliques (1) soit muni du
tablier (2).
Glisser la rainure de guidage
N
inférieure (3) du tablier (2) sur le
rebord du capot protecteur (1)
jusqu'à ce que le tablier
s'encliquette.
62
Montage du couteau
En cas d'utilisation de têtes faucheuses
à fil de coupe
4
2
1
4
2
1
Au montage de têtes faucheuses à fil de
coupe, il faut que le capot protecteur
pour outils de fauchage métalliques (1)
soit muni du couteau rogneur (4).
Glisser le couteau (4) dans la
N
rainure de guidage supérieure (5)
du tablier (2) et le faire coïncider
avec le premier trou de fixation ;
visser et serrer la vis ;
N

Montage de l'outil de coupe

Pose de la machine sur le sol
5
N
N
Montage du disque de pression
Le jeu de pièces fourni à la livraison de
la machine comprend le disque de
pression.
N
Arrêter le moteur ;
poser la machine de telle sorte que
la prise pour outil de coupe soit
orientée vers le haut.
1
Glisser le disque de pression (1) sur
l'arbre (2).
FR 460 TC-M
