Stihl FR 460 TC-M Notice D'emploi page 65

AVIS
Pour la fixation des outils de coupe, il est
indispensable que le disque de pression
soit monté sur le réducteur.

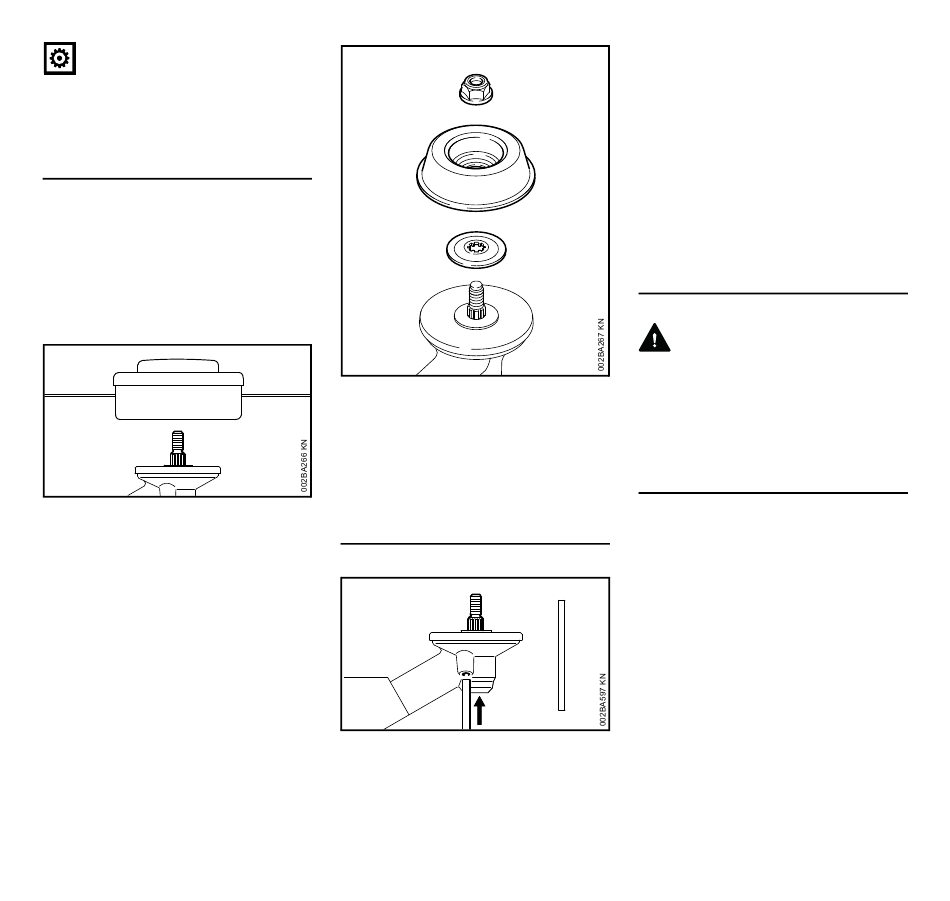

Pièces de fixation pour outils de coupe
Le jeu de pièces joint pour la fixation de
l'outil de coupe peut différer suivant
l'outil de coupe livré avec l'équipement
de première monte d'une machine
neuve.
Livraison sans pièces de fixation
2
Il est seulement possible de monter des
têtes faucheuses, à fixer directement sur
l'arbre (2).
Livraison avec pièces de fixation
Il est possible de monter des têtes
faucheuses et des outils de coupe
métalliques.
FR 460 TC-M
3
4
5
Suivant la version de l'outil de coupe, il
faut utiliser en outre l'écrou (3), le bol
glisseur (4) et le disque de pression (5).
Ces pièces font partie du jeu de pièces
joint à la livraison de la machine ou sont
livrables à titre d'accessoires optionnels.
Blocage de l'arbre
2
7
6
Pour le montage et le démontage des
outils de coupe, il faut bloquer l'arbre (2)
à l'aide du mandrin de calage (6). Le
mandrin de calage est compris dans le
jeu de pièces fourni à la livraison ou peut
être livré en tant qu'accessoire
optionnel.
Glisser le mandrin de calage (6)
N
jusqu'en butée dans l'orifice (7) du
réducteur – en exerçant seulement
une légère pression ;
faire jouer l'arbre, l'écrou ou l'outil
N
de coupe jusqu'à ce que le mandrin
s'encliquette et que l'arbre soit
bloqué.
Montage de l'outil de coupe
AVERTISSEMENT
Monter le capot protecteur qui convient
pour l'outil de coupe respectivement
utilisé – voir « Montage des dispositifs
de protection ».
Montage de la tête faucheuse avec prise
filetée
Conserver précieusement le folio joint à
la tête faucheuse.
6
