4.3. EMPLACEMENT
•
Placez la pompe le plus près possible de la cuve d'aspiration, si possible en dessous du niveau du liquide.
•
Positionnez-la de sorte à avoir suffisamment d'espace autour pour accéder aussi bien à la pompe qu'au moteur. (Se
reporter au chapitre 8.
•
Placez la pompe sur une surface plane et nivelée.
•
Le socle doit être rigide, horizontal et protégé contre les vibrations.
Installez la pompe de sorte qu'elle soit correctement ventilée. Si elle est installée à l'extérieur, elle
doit être protégée par un toit. L'emplacement choisi doit permettre de facilement y accéder pour
toute intervention d'inspection ou d'entretien.
4.3.1. Fondations
Installez le socle de la pompe de sorte que l'actionnement et la pompe soient bien nivelés et soutenus. Ainsi donc, l'unité de
pompage devra être installée sur un socle, conformément à la norme DIN 24259, ou sur une armature, toutes deux étant
exactement au niveau de la fondation. Les fondations doivent être rigides, horizontales, planes à l'épreuve des vibrations pour
éviter la distorsion (si l'alignement de la pompe est maintenu, le fonctionnement pendant la mise en marche est garanti).
Pour installer l'unité de pompage sur les fondations, procédez comme suit :
•
Percer les fondations pour fixer les boulons de fondation. Ceci n'est pas nécessaire en cas d'utilisation de vis expansibles
au lieu de boulons de fondation.
•
Placer le socle ou l'armature parallèlement a la fondation en l'ajustant.
•
Lait de chaux.
•
Lorsque le lait de chaux a entièrement durci, l'unité de pompage peut être placée sur le socle ou l'armature. Serrez
précautionneusement les écrous des boulons de fondation.
Pour d'autres types de fondations, consultez INOXPA.
4.4. ACCOUPLEMENT
Pour le choix et le montage les accouplements, consulter les instructions du fournisseur. Dans certains cas, le couple de
démarrage des pompes à déplacement positif peut être assez élevé. L'accouplement choisi doit par conséquent posséder un
couple de 1,5 à 2 fois supérieur au couple recommandé.
4.4.1. Alignement
Les arbres du groupe de pompage, la pompe-moteur, sont correctement pré-alignés en usine.
Contrôler l'alignement de l'unité de pompage après installation.

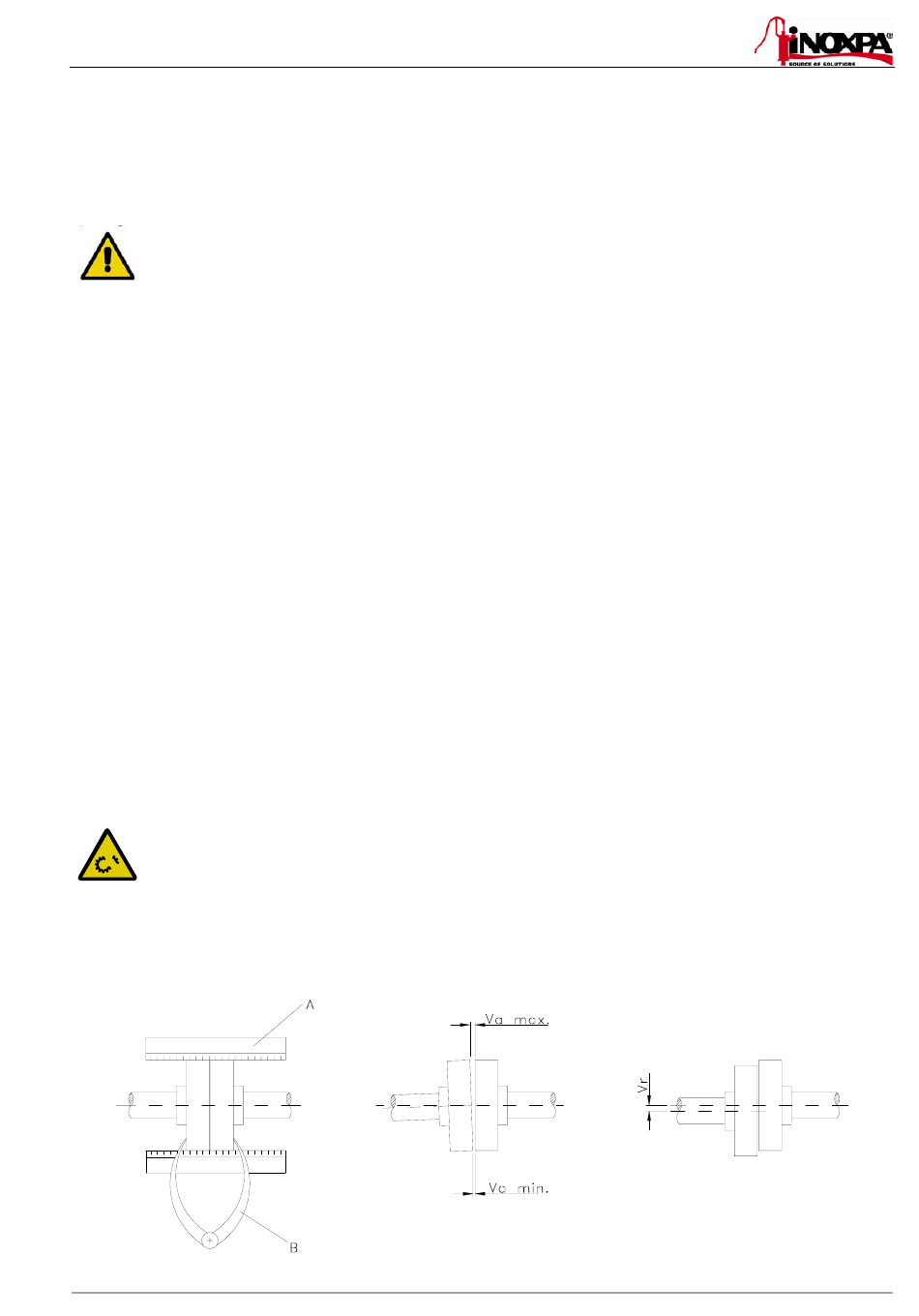

Placez une règle à bord droit (A) au-dessus de l'accouplement: La règle doit être en contact avec les deux moitiés de
l'accouplement sur toute leur longueur. Voir figure ci-dessous.
Répétez l'opération, cette fois sur les deux côtés de l'accouplement se trouvant près de l'arbre. Pour plus de précision, cette
vérification doit également être effectuée en utilisant un calibre externe (B) sur deux points diamétralement opposés des
surfaces externes des deux moitiés de l'accouplement.
ED. 2010/09
Spécifications Techniques
pour connaître les dimensions et poids).
4.Installation
9
