7.4. DEMONTAGE DE LA POMPE
Le montage et démontage de la pompe doit être effectué par du personnel qualifié. Assurez-vous que le personnel lise avec
attention ces instructions, en particulier celles qui font référence à leur travail.
Un montage ou un démontage incorrect peuvent endommager la pompe, entraînant des coûts élevés
de réparation et une longue période de mise hors service.
INOXPA n'est responsable ni des accidents ni des dommages provoqués par le non respect des
instructions données dans ce manuel.
Préparation
Travailler dans un environnement propre, certaines pièces, y compris la garniture mécanique, étant très fragiles et d'autres
ayant de faibles tolérances.
Vérifier que les pièces qui vont être utilisées n'ont pas été endommagées pendant le transport. Pour ce faire, il convient de
regarder le bord d'ajustement, coïncidentes, l'obturation, les bavures, etc.
Après chaque démontage, nettoyer soigneusement les pièces et vérifier qu'elles ne sont pas endommagées. Remplacer toutes
les pièces endommagées.
Outils
Utiliser les outils appropriés pour les opérations de montage et de démontage. Utilisez-les correctement.
Nettoyage
Avant de démonter la pompe, nettoyez-la à l'extérieur et à l'intérieur.
NE JAMAIS nettoyer la pompe manuellement lorsqu'elle fonctionne.
7.4.1. Démontage du couvercle de la pompe
ATTENTION ! Du liquide peut se répandre du corps lorsqu'on retire le couvercle de la pompe.
7.4.2. Démontage des lobes
18
•
Fermer les vannes d'aspiration et de refoulement.
•

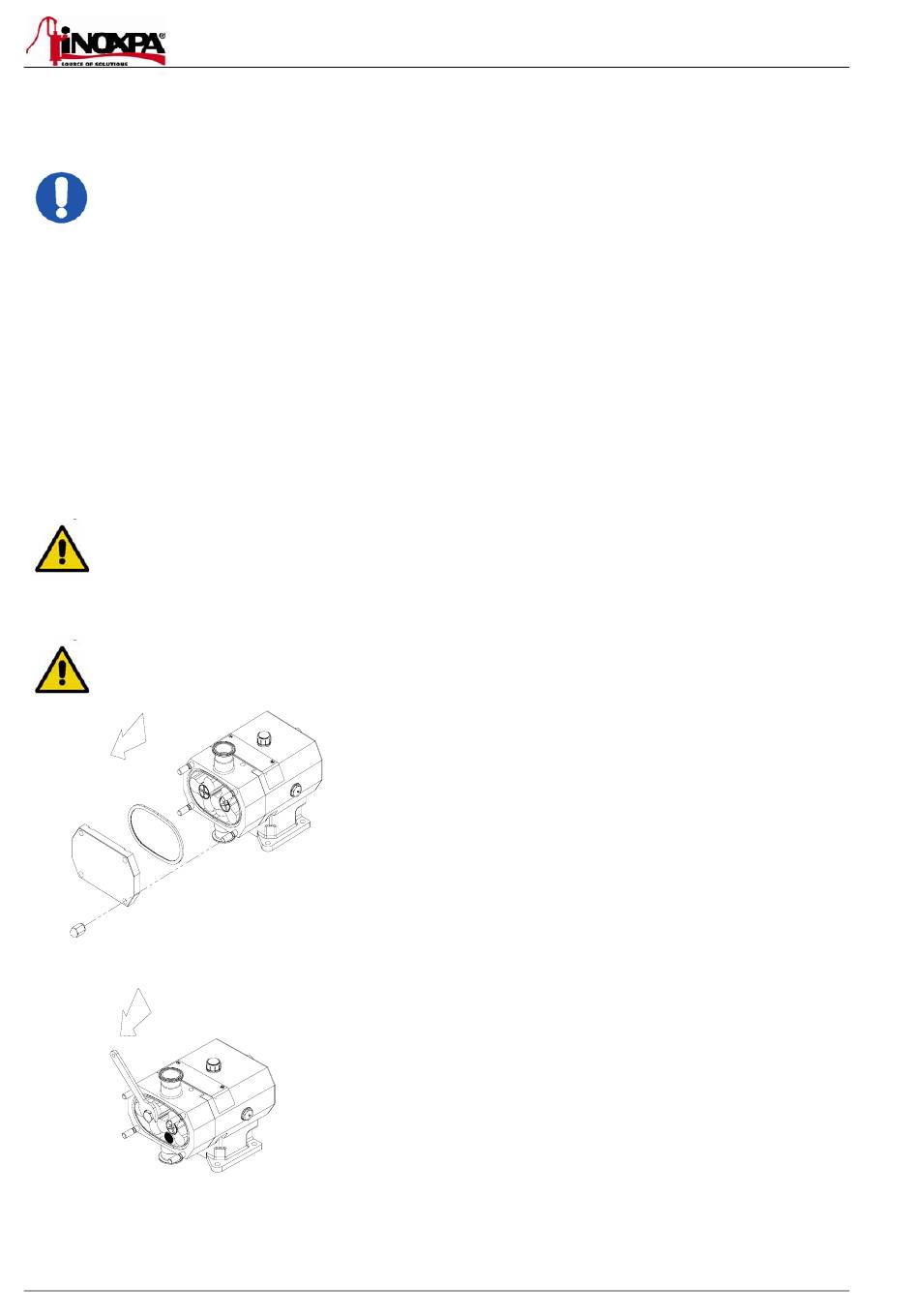

Retirer les écrous borgnes (45). Des encoches ont été faites en
quatre points autour du couvercle de pompe (03) pour aider, si
besoin, à le retirer du corps (à l'aide d'un tournevis).
•
Vérifier que le joint couvercle (80A) est en bon état.
•
Desserrer les vis du lobe (25) en utilisant une clé (cette clé peut
être fournisse par INOXPA. Se reporter au document
01.504.31.000).
•
Ces vis ont un filetage droit. Pour éviter que les lobes ne tournent
simultanément, des blocs en bois ou en plastique peuvent être
placés entre les lobes.
•
Vérifier que le joint couvercle (80) est en bon état.
•
Retirer les deux lobes (02). Si besoin, utiliser un outil.
•
HLR 1, 2, 3, 4 : Retirer les cales (32) montées sur chaque arbre.
S'il y en a plus d'une montée sur chaque arbre, les séparer pour
éviter de les mélanger.
•
HLR 0: Retirer la chemise (13) montée sur chaque arbre. Les
chemises ne sont pas interchangeables. Rappeler sur quel arbre
étaient montées.
