3.1. DESCRIPTION
Les pompes à lobes HLR d'INOXPA font partie de notre large gamme de pompes rotatives à déplacement positif destinées aux
liquides visqueux.
Les modèles suivants font parties de la gamme des pompes à lobes :
•
La pompe HLR à débit normal disponible pour des pressions jusqu'à 12 bars ;
•
La HLR avec lobes plus larges, donne un débit supérieur et est disponible pour des pressions jusqu'à 7 bars.
Le modèle HLR a été spécialement développé pour répondre à toutes les conditions d'hygiène de l'industrie agro-alimentaire.
Sur le plan de l'hygiène, rentabilité et de la robustesse, la gamme complète des pompes à lobes remplit toutes les conditions
requises par l'industrie citée ci-dessus.
Les pompes à lobes sont des pompes rotatives à déplacement positif. En raison du contact entre les parties internes, les
variations de pression, etc. elles font plus de bruit que les pompes centrifuges. Ce niveau sonore doit être pris en considération
lors de l'installation de ces pompes.
La pompe à lobes rotative HLR INOXPA a été homologuée par EHEDG et l'American 3A Standards Authority.
Cet équipement est adapté à un usage alimentaire nécessitant des mesures d'hygiène strictes.
3.2. PRINCIPE DE FONCTIONNEMENT
La pompe à lobes est une pompe rotative à déplacement positif. Le lobe gauche (excepté dans le cas d'une pompe de taille 0)
est dirigé par l'arbre de transmission. Le lobe droit (excepté dans le cas d'une pompe de taille 0) est située sur l'arbre de
transmission, et est dirigé via un engrenage hélicoïdal. Les deux lobes tournent de façon synchronisée sans que l'un ne touche

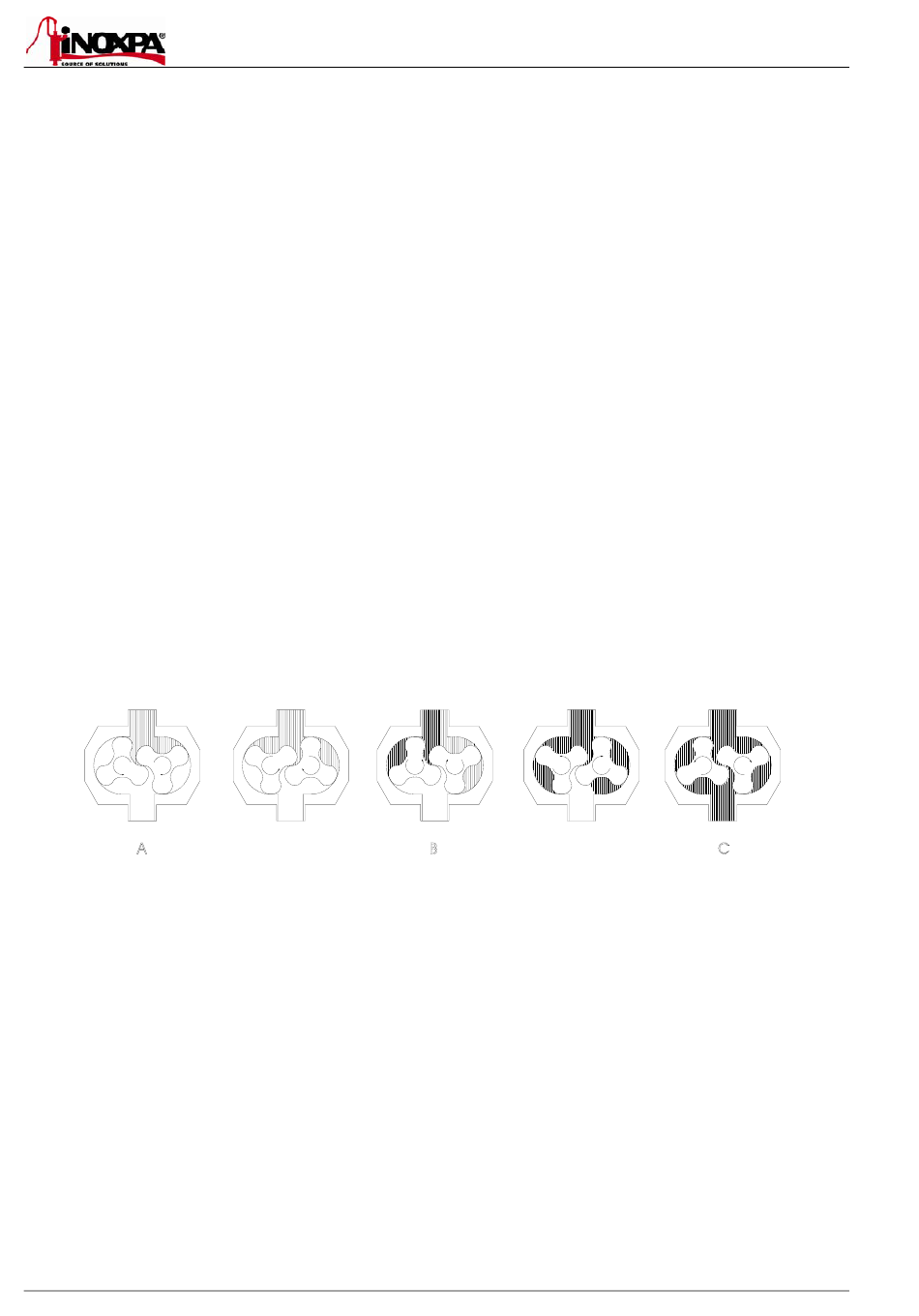

l'autre. Lorsque la pompe est en fonctionnement, ils déplacent un volume de liquide réglé. La figure ci-dessous montre le
fonctionnement de la pompe à lobes.
A: Lorsque les lobes tournent, l'espace du côté d'aspiration augmente vu qu'un lobe s'éloigne de l'autre, provoquant un vide
partiel qui attire le liquide dans le corps de pompe.
B: Chaque lobe vide est rempli consécutivement à la rotation des arbres et le liquide est déplacé vers le côté refoulement. Les
petits espaces vides entre les lobes et ceux entre les lobes et les parois du corps de la pompe imposent que les espaces soient
bien ajustés.
C: Le corps de pompe est entièrement plein et le liquide sort part l'engrenage des lobes en heurtant les parois des espaces
pour compléter ainsi le processus de pompage.
3.3. APPLICATION
Le principal avantage de la pompe à lobes HLR d'INOXPA est sa capacité à pomper une grande diversité de liquides visqueux,
de 1 mPa.s à 100.000 mPas.s.
De plus, elle est capable de pomper des liquides qui demandent d'être manipulés avec beaucoup de précautions et des liquides
contenant des particules solides causant un minimum de dégradation.
