7.4.3. Démontage des garnitures mécaniques
Suite au type de conception de la pompe, il n'est pas nécessaire de démonter le corps de pompe (01) pour monter / démonter
les garnitures mécaniques. La part tournante de la garniture est directement assemblée sur le logement du lobe. La part fixe de
la garniture est assemblée sur le corps de la pompe.
Pompe taille 0
En raison de sa conception compacte, les garnitures mécaniques sont montées sur les chemises de l'arbre.
Montage et démontage des garnitures mécaniques
Consulter la section 7.7

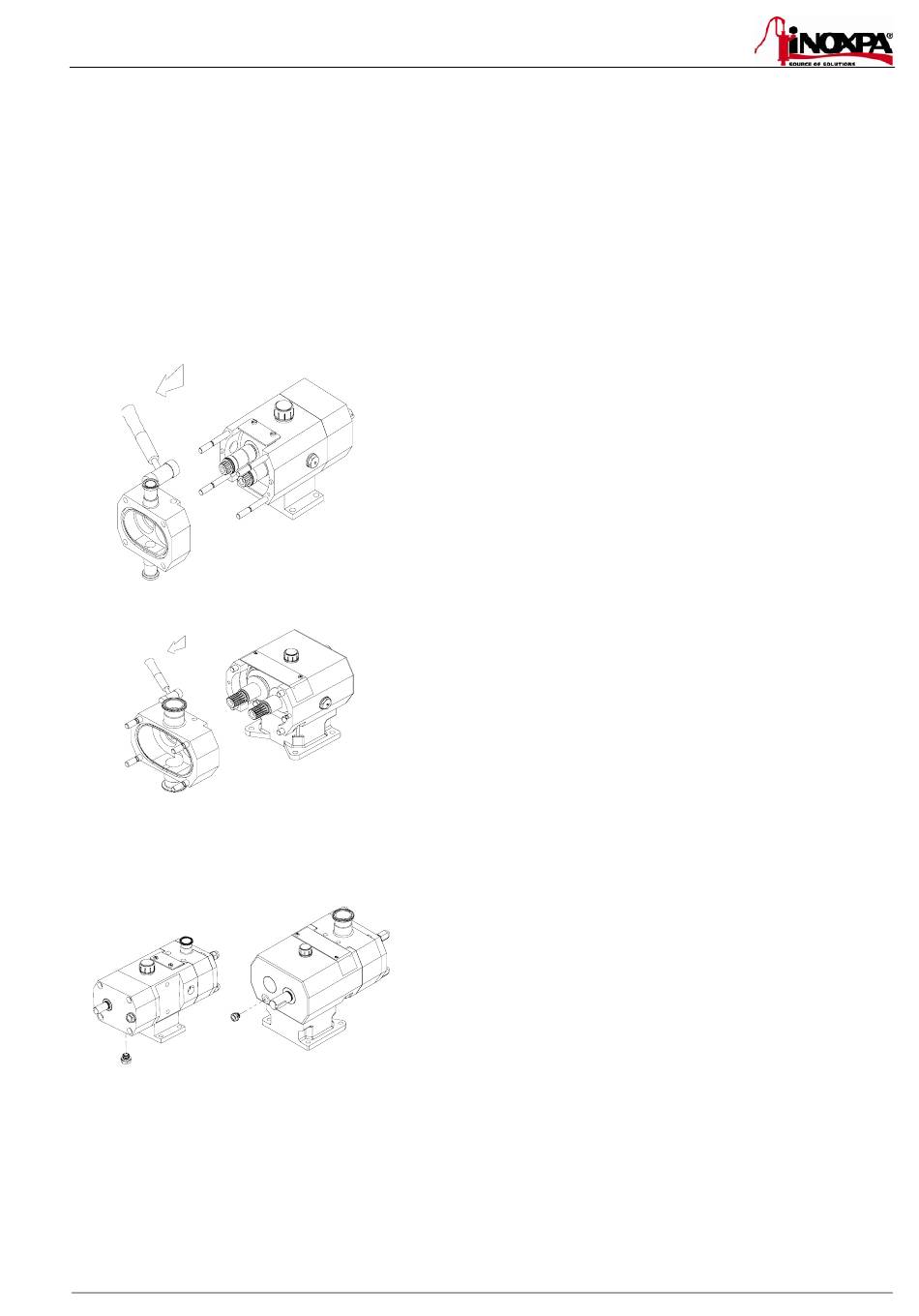

7.4.4. Démontage du corps
7.4.5. Vidange de l'huile lubrifiante
HLR 0
ED. 2010/09
HLR 0 :
HLR 1, 2, 3, 4 :
HLR 1, 2, 3, 4
•
Desserrer les vis Allen (51B) qui fixent le corps (01) sur le support
(06).
•
Retirer le corps (01) en utilisant un marteau en nylon si besoin.
•
Desserrer et retirer les écrous (54A) qui fixent le corps (01) sur le
support (06).
•
Retirer le corps (01) en utilisant un marteau en nylon si besoin.
•
Placer un récipient en-dessous du support (06) pour collecter
l'huile lubrifiante pour son recyclage.
•
Retirer le bouchon de vidange (87) situé à l'arrière du support
(06).
7.Entretien
19
