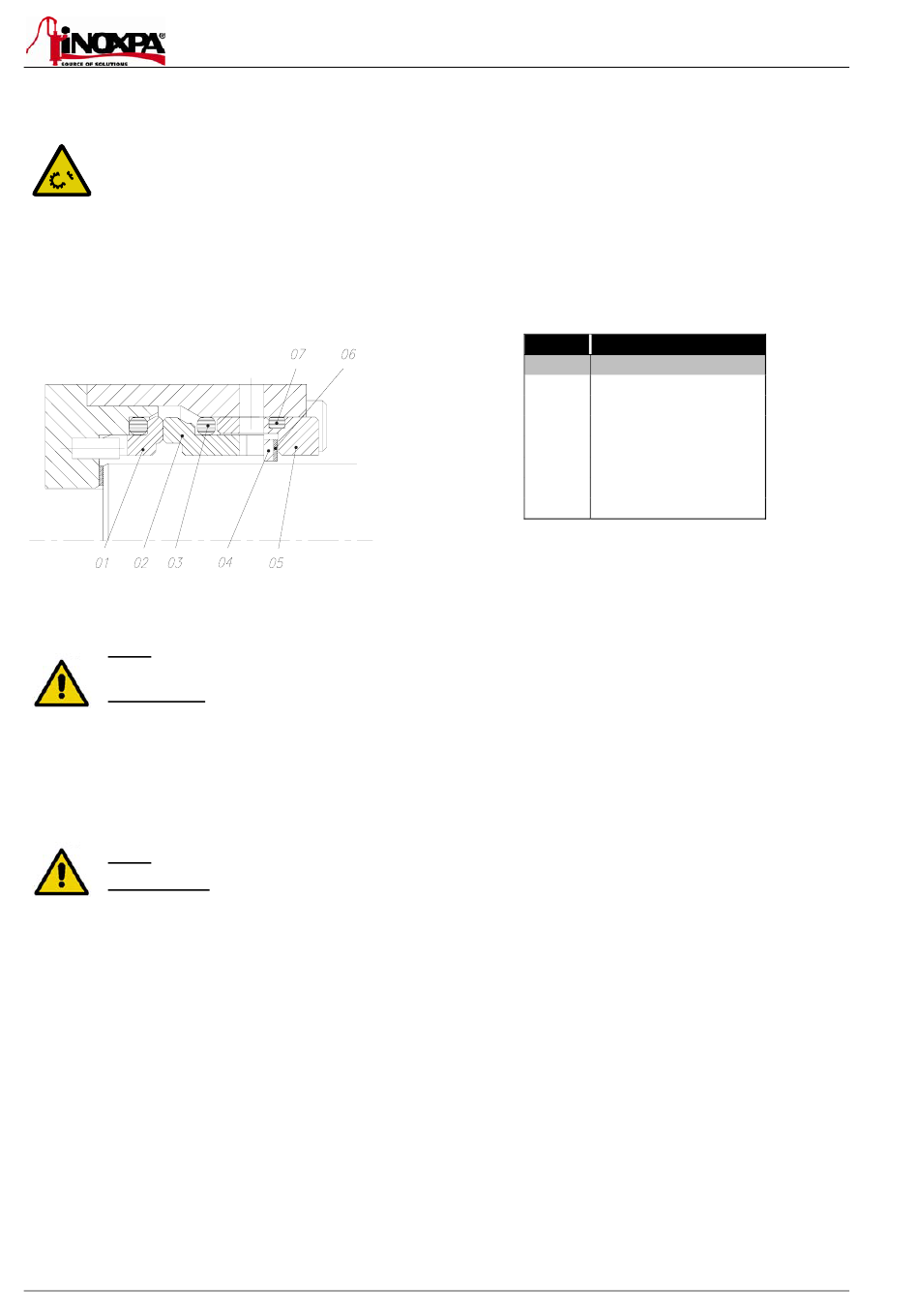

7.7. MONTAGE ET DEMONTAGE DE LA GARNITURE MÉCANIQUE
7.7.1. Garniture mécanique simple
Les garnitures mécaniques sont des pièces fragiles. Prenez vos précautions lors de la manipulation
de celles-ci.
Ne pas utiliser un tournevis ou un outil similaire pour retirer les pièces.
•
Nettoyer tous les composants avant de mettre en place la garniture mécanique.
•
Vérifier que les surfaces de travail ne sont pas endommagées. INOXPA recommande de remplacer la totalité de la
garniture mécanique si une des faces présente un défaut.
•
Pendant le montage, remplacer le joint torique.
Démontage
HLR 0 : Retirez la chemise (13) montée sur chaque arbre. Les chemises ne sont pas
interchangeables. Rappelez sur quel arbre étaient montées les chemises.
HLR 1, 2, 3, 4 : Retirer les cales (32) montées sur chaque arbre. S'il y en a plus d'une montée sur
chaque arbre, les séparer pour éviter de les mélanger.
•
Normalement la part tournante (01) reste logée dans le lobe pendant le démontage. Retirer-les avec précaution.
•
Retirer les pièces fixes (02 + 05) de son logement en el corps. Retirer-les avec précaution.
Montage
HLR 0 : Mettez en place les chemises (13) sur chaque arbre d'origine.
HLR 1, 2, 3, 4 : Mettez en place les cales (32) sur chaque arbre d'origine.
•
Lubrifier toutes les joints toriques de la garniture mécanique avec de l'eau savonneuse ou une huile compatible avec le
matériel des joints.
•
Monter l'anneau menant (05) en le corps, en veillant à l'aligner sur les 4 rondelles de fixation situées à l'arrière du corps.
•
Montez la part fixe (02) avec l'anneau menant (05) en le corps, en veillant que les pions de l'anneau menant (05)
s'engagent dans la plus grosse fente de la part fixe (02).
Note : Au cas HLR 0, assurez-vous que les chemises de l'arbre sont déjà assemblées sur la pompe avant de
monter la garniture mécanique.
•
Monter la part tournante (01) sur le lobe en vous assurant que les pions de l'anneau s'engagent dans les fentes de la part
fixe, et que celui reste parfaitement à plat.
•
Nettoyer la surface de travail avec un solvant.
•
Rassembler les lobes conformément au chapitre
•
Voir paragraphe 7.6.3
26
7.5.5 montage du lobe
Réglage des lobes / corps de la pompe avec
Pos.
01
02
03
04
05
06
07
.
cales.
7.Entretien
DESCRIPTION
Garniture mécanique simple
Part tournante
Part fixe
Joint torique
Rondelle
Anneau menant
Ressort
Joint torique
ED. 2010/09
