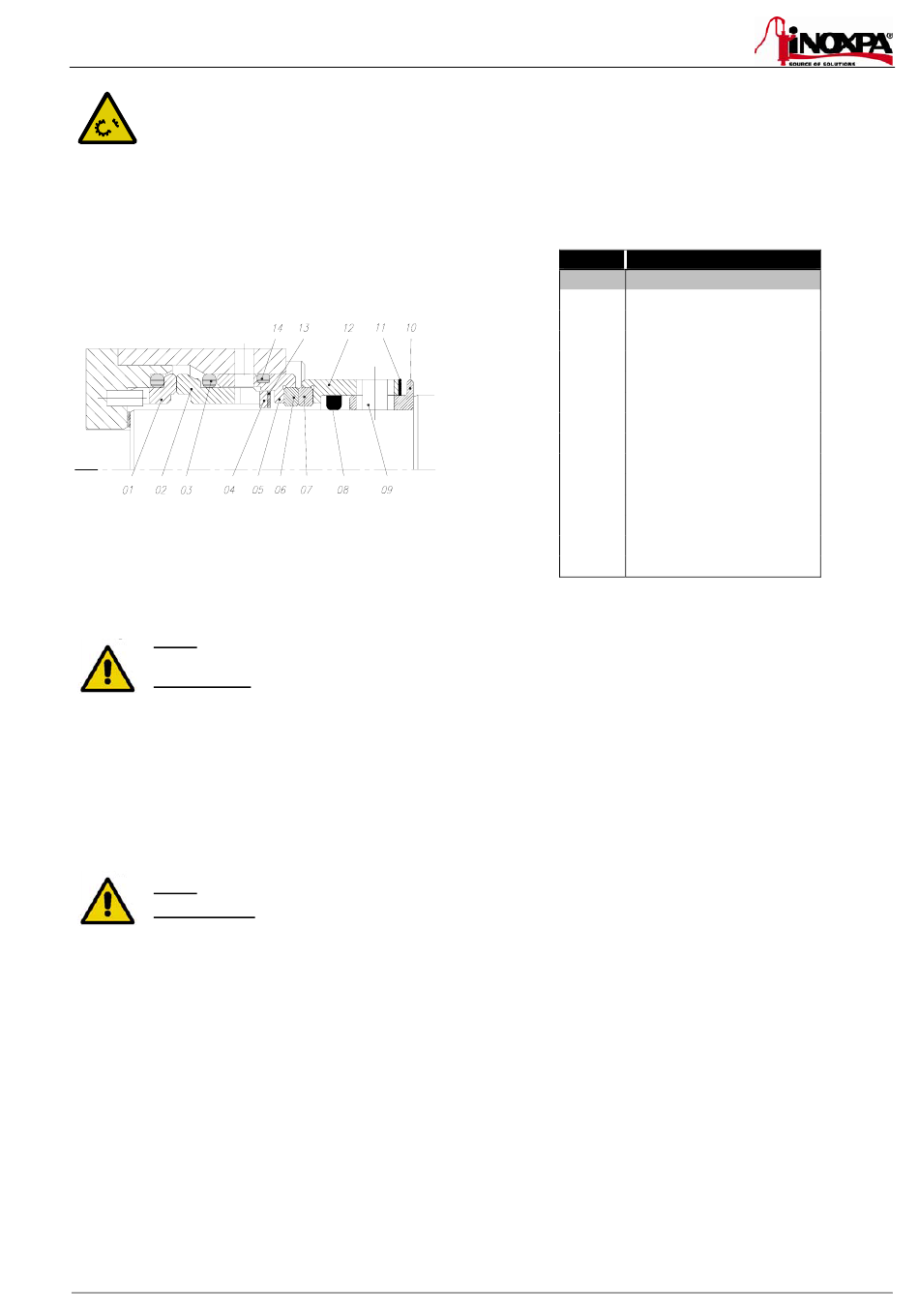

7.7.2. Garniture mécanique double équilibrée
Les garnitures mécaniques sont des pièces fragiles. Prenez vos précautions lors de la manipulation
de celles-ci.
Ne pas utiliser un tournevis ou un outil similaire pour retirer les pièces.
•
Nettoyer tous les composants avant de mettre en place la garniture mécanique.
•
Vérifier que les surfaces de travail ne sont pas endommagées. INOXPA recommande de remplacer la totalité de la
garniture mécanique si une des faces présente un défaut.
•
Pendant le montage, remplacer le joint torique.
Démontage
HLR 0 : Retirez la chemise (13) montée sur chaque arbre. Les chemises ne sont pas
interchangeables. Rappelez sur quel arbre étaient montées les chemises.
HLR 1, 2, 3, 4 : Retirer les cales (32) montées sur chaque arbre. S'il y en a plus d'une montée sur
chaque arbre, les séparer pour éviter de les mélanger.
•
Normalement la part tournante (01) reste logée dans le lobe pendant le démontage. Retirer-les avec précaution.
•
Retirer les pièces fixes (02 + 05) de son logement en el corps. Retirer-les avec précaution.
•
Retirer les 4 rondelles de fixation situées à l'arrière du corps. Ou les 4 vis Allen au cas de HLR0.
•
Desserrer les vis prisonnières (09).
•
Retirez le support rotatif (12) et l'anneau menant (10) des arbres.
Montage
HLR 0 : Mettez en place les chemises (13) sur chaque arbre d'origine.
HLR 1, 2, 3, 4 : Mettez en place les cales (32) sur chaque arbre d'origine.
•
Lubrifier toutes les joints toriques de la garniture mécanique avec de l'eau savonneuse ou une huile compatible avec le
matériel des joints.
Note :
Au cas HLR 0, assurez-vous que les chemises de l'arbre sont déjà assemblées sur la pompe avant de
monter la garniture mécanique.
•
Monter l'anneau menant (10) et le support tournante (12) sur les arbres de la pompe aussi loin que possible et, les fixer
aux arbres avec les vis prisonnière (09).
•
Nettoyer la surface de travail avec un solvant.
•
Monter les 4 rondelles de fixation situées à l'arrière du corps. Ou les 4 vis Allen au cas de HLR0.
•
Monter le support fixe (05) en le corps, en veillant à l'aligner sur les 4 rondelles situées à l'arrière du corps.
•
Monter la part fixe (02) avec le support fixe (05) en le corps, en veillant que les pions du support fixe (05) s'engagent
dans la plus grosse fente de la part fixe (02).
•
Monter la part tournante (01) sur le lobe en vous assurant que les pions s'engagent dans les fentes de la part fixe, et que
celui reste parfaitement à plat.
•
Nettoyer la surface de travail avec un solvant.
•
Rassembler les lobes conformément au chapitre
de la pompe avec
cales.
ED. 2010/09
Pos.
01
02
03
04
05
06
07
08
09
10
11
12
13
14
7.5.5 montage du lobe
. Voir paragraphe 7.6.3
1.
DESCRIPTION
Garniture mécanique double
Part tournante
Part fixe
Joint torique
Rondelle
Support fixe
Insert
Insert
Joint torique
Vis prisonnière
Anneau menant
Ressort
Support tournante
Ressort
Joint torique
Réglage des lobes / corps
