Installation

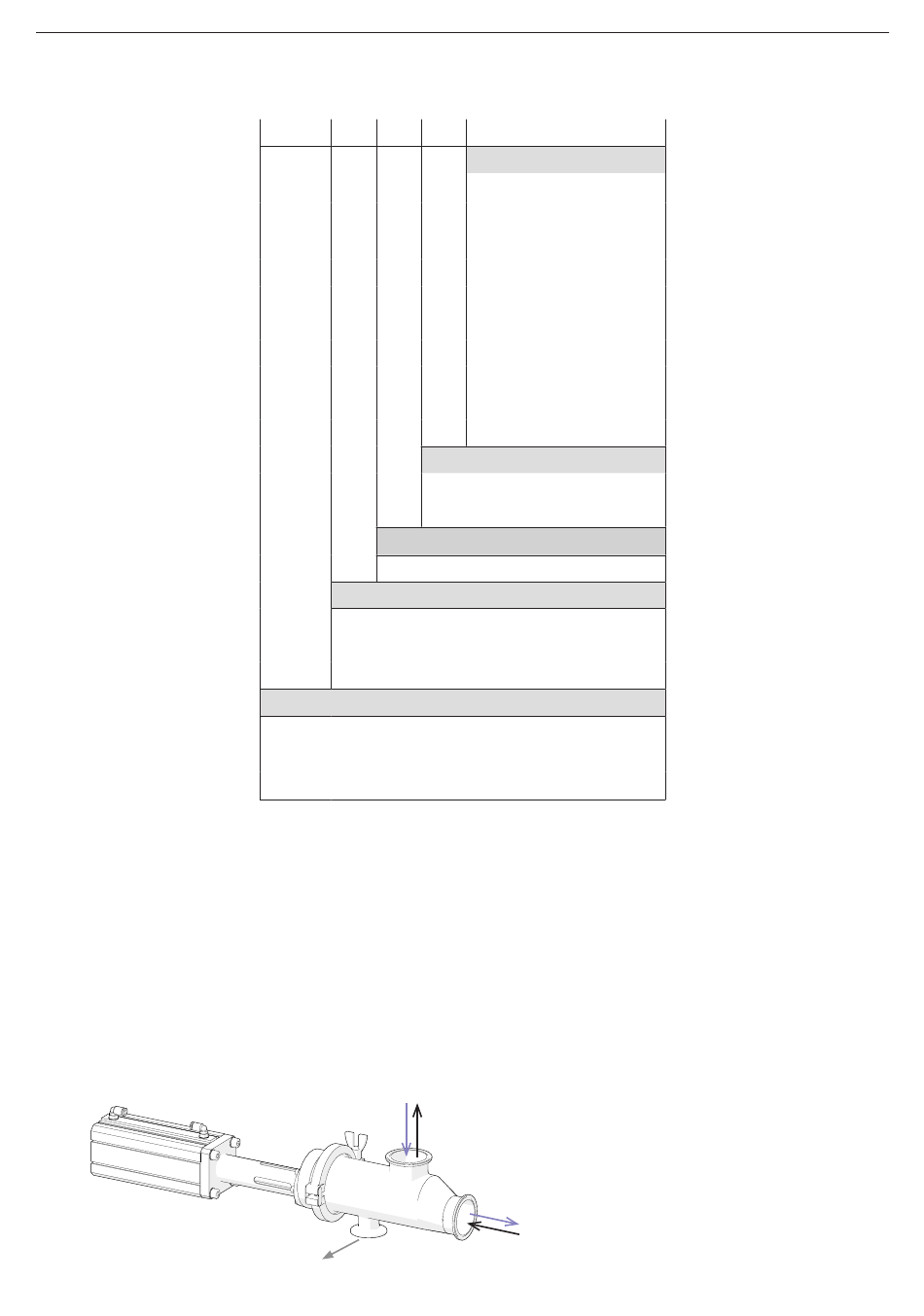

5.3. IDENTIFICATION DE L'ÉQUIPEMENT
5.4. EMPLACEMENT
Positionnez l'équipement en laissant suffisamment d'espace autour de lui pour permettre un
démontage, une inspection et un contrôle faciles de l'équipement et pour permettre l'accès au dispositif
de raccordement d'air de l'actionneur, y compris lorsque l'équipement est en service.
5.5. RACCORDS DE FLUIDES
L'appareil dispose de deux prises principales et d'une prise secondaire. Les deux prises principales
sont destinées à l'entrée et à la sortie du produit et sont connectées au conduit principal de l'installation.
La prise secondaire est destinée au drainage et à l'entrée du fluide d'entraînement de la bille et/ou
de NEP.
prise secondaire
10
S0120 11 06 52
Joints
52
78
Matériaux
06 1.4404 (AISI 316L)
Raccord
00 souder
11 mâle
77 clamp
Modèle
S0120 SILPIG DIN
S0121 SILPIG OD
S0122 SILPIG SMS
LANCEUR : entrée du produit
RÉCEPTEUR : sortie du produit
13.001.32.0013
040
Taille
038 SMS 38
040 DN 40 - OD 1½"
050 DN 50 - OD 2"
051 SMS 51
063 OD 2½" - SMS 63,5
065 DN 65
076 OD 3" - SMS 76
080 DN 80
100 DN 100 - OD 4"
104 SMS 104
EPDM
FPM
LANCEUR : sortie du produit
RÉCEPTEUR : entrée du produit
