Toro Groundsmaster 7200 Manuel De L'utilisateur page 34

soulevez du siège quand la PDF est engagée, le moteur
s'arrête dans la seconde qui suit.
Contrôle du système de sécurité
Périodicité des entretiens: À chaque utilisation ou
une fois par jour
Contrôlez le système de sécurité avant chaque utilisation
de la machine. Si le système de sécurité ne fonctionne
pas comme spécifié ci-dessous, faites-le immédiatement
réviser par un réparateur agréé.
1. Prenez place sur le siège, serrez le frein de
stationnement et engagez la PDF. Essayez de
démarrer le moteur ; le démarreur ne doit pas
fonctionner.
2. Prenez place sur le siège, serrez le frein de
stationnement et désengagez la PDF. Actionnez
l'un des leviers de commande de déplacement
(dégagez-le de la position de verrouillage au point
mort). Essayez de démarrer le moteur ; le démarreur
ne doit pas fonctionner. Répétez la manœuvre pour
l'autre levier de commande.
3. Asseyez-vous sur le siège, serrez le frein de
stationnement, désengagez la PDF et verrouillez
les leviers de commande de déplacement au point
mort. Mettez alors le moteur en marche. Lorsque le
moteur tourne, desserrez le frein de stationnement,
engagez la PDF et soulevez-vous légèrement du
siège ; le moteur doit s'arrêter dans les 2 secondes
qui suivent.
4. Asseyez-vous sur le siège, serrez le frein de
stationnement, désengagez la PDF et verrouillez les
leviers de commande de déplacement au point mort.
Mettez alors le moteur en marche. Quand le moteur
tourne, centrez l'un des leviers de commande de
déplacement ; le moteur devrait s'arrêter dans les
2 secondes. Répétez l'opération pour l'autre levier
de commande.
5. Prenez place sur le siège, serrez le frein de
stationnement, désengagez la PDF et verrouillez
les leviers de commande de déplacement au point
mort. Essayez de démarrer le moteur ; le démarreur
ne doit pas fonctionner.
Utilisation du SCM pour le diagnostic
des problèmes du système
La machine est équipée d'un système de contrôle à
module de commande standard (SCM) qui surveille le
fonctionnement de divers systèmes fondamentaux. Le
SCM est situé sous le panneau de commande droit.
On y accède par le couvercle latéral du panneau de
commande (Figure 33). Pour ouvrir le couvercle latéral,
ouvrez les 2 verrous et tirez le couvercle.

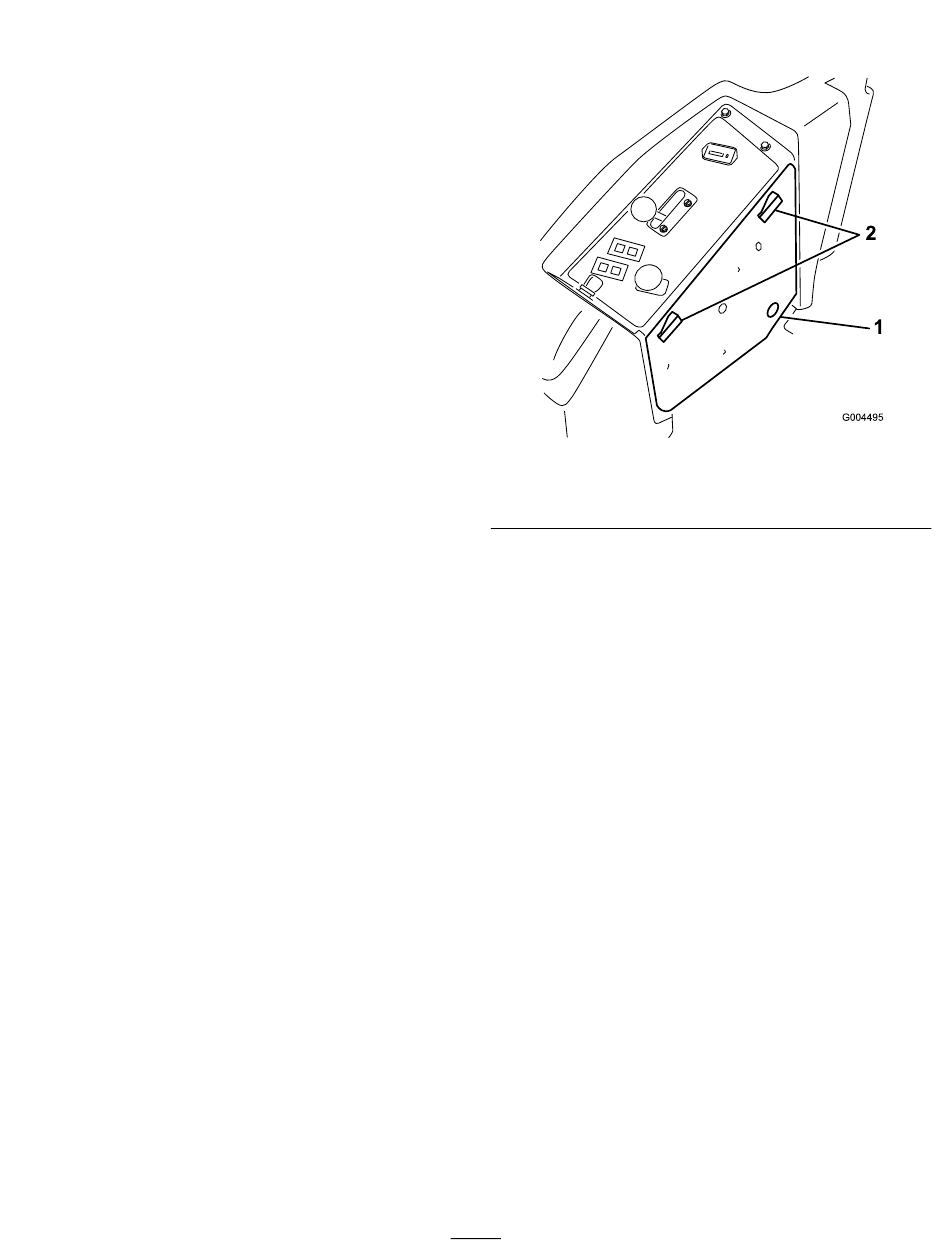

1. Couvercle latéral de
panneau
Onze diodes s'allument sur la face avant du SCM
pour indiquer l'état des divers systèmes. Sept de ces
diodes permettent à l'utilisateur de diagnostiquer les
problèmes de systèmes. La Figure 34 explique ce que
signifie chaque diode. Pour une explication détaillée
des autres fonctions du SCM, reportez-vous au Manuel
d'entretien, que vous pouvez vous procurer chez les
concessionnaires Toro agréés.
34
Figure 33
2. Verrous
