Leviers de commande de déplacement
Ils commandent le déplacement en marche avant et
arrière et le braquage de la machine (voir Conduite en
marche avant ou arrière ).
Levier de frein de stationnement
Chaque fois que vous arrêtez le moteur, serrez le frein de
stationnement pour éviter que la machine ne se déplace
accidentellement. Pour serrer le frein de stationnement,
tirez le levier en arrière et vers le haut (Figure 9). Pour
desserrer le frein de stationnement, poussez le levier en
avant et vers le bas.
1. Levier de frein de
stationnement
PRUDENCE
Ne garez pas la machine sur une pente.
Levier de relevage à main du plateau
de coupe
Le levier de commande du plateau de coupe (Figure 9)
active le circuit hydraulique de levage et descente du
plateau de coupe. Tirez le levier en arrière pour relever
le plateau de coupe et poussez-le en avant pour abaisser
le plateau de coupe.
Pédale au pied de relevage de plateau
de coupe
La pédale de relevage du plateau de coupe (Figure 10)
élève et abaisse le plateau de coupe. Cette pédale est
uniquement disponible lorsque le moteur est en marche.
Appuyez sur le haut de la pédale de relevage pour relever
le plateau de coupe et sur le bas pour abaisser le plateau
de coupe.

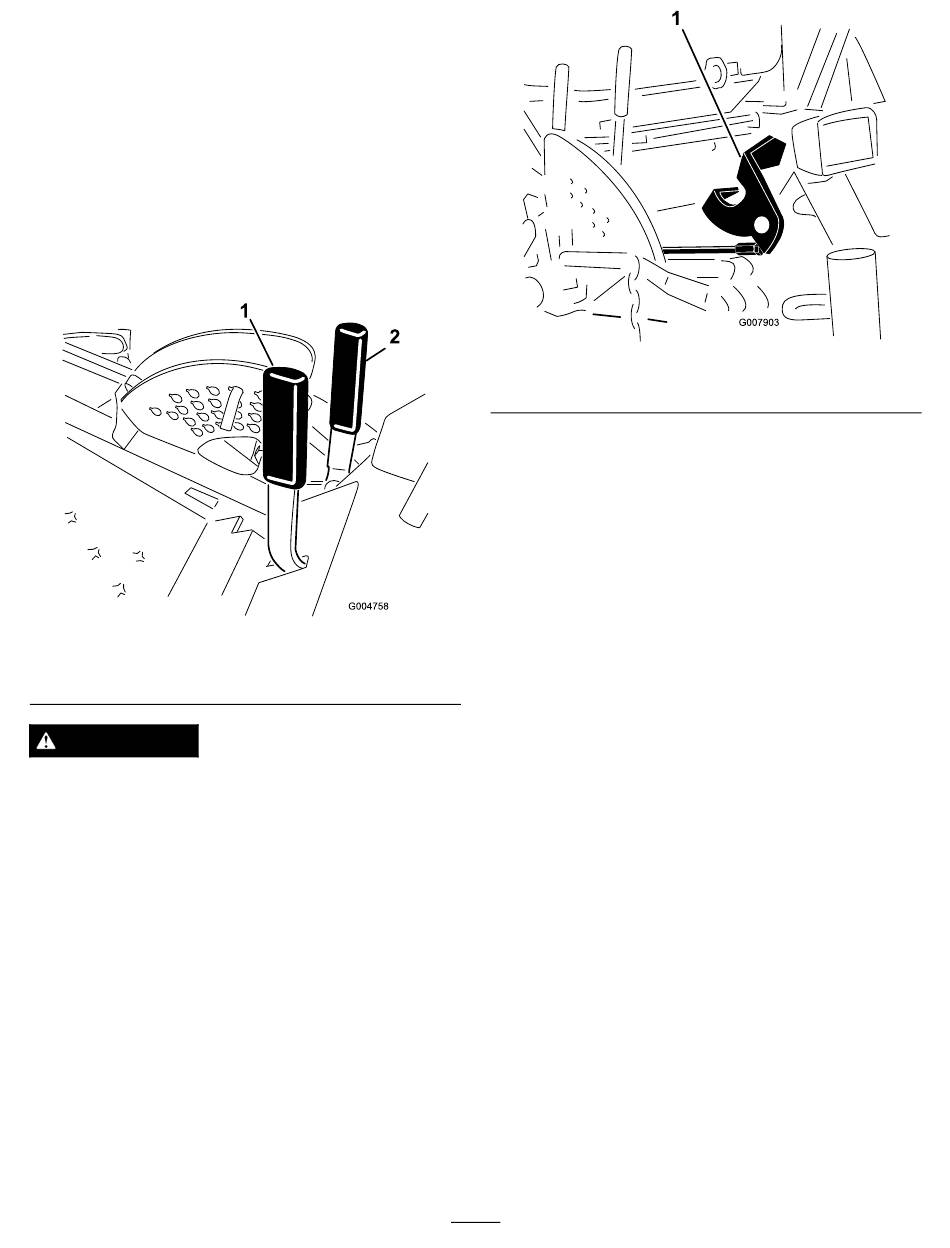

Figure 9
2. Levier de relevage du
plateau de coupe
1. Levier au pied de relevage de plateau de coupe
Commutateur d'allumage
Le commutateur d'allumage a trois positions : contact
coupé, contact établi/préchauffage et démarrage.
Manette d'accélérateur
La manette d'accélérateur régule le régime moteur.
Poussez la manette en avant vers la position haut
régime pour augmenter le régime moteur. Tirez-la
en arrière vers la position bas régime pour réduire le
régime moteur. L'accélérateur commande la vitesse de
rotation des lames et, conjointement avec les leviers de
déplacement, la vitesse de déplacement de la machine.
Réglez toujours la manette d'accélérateur en position
haut régime pour les opérations de tonte.
Commutateur de prise de force (PDF)
Le commutateur de prise de force (PDF) permet de
démarrer et d'arrêter les lames du plateau de coupe.
Compteur horaire
Le compteur horaire totalise les heures de
fonctionnement du moteur. ll fonctionne quand la clé de
contact est tournée en position de marche. Programmez
les entretiens en fonction du nombre d'heures indiqué.
Témoin de préchauffage (orange)
Le témoin de préchauffage s'allume lorsque la clé de
contact est tournée à la position Contact établi. Il reste
allumé 6 secondes. Lorsque le témoin s'éteint, le moteur
est prêt à démarrer.
21
Figure 10
