1. Présentation du système
1 2
API/PC industriel
4 4
5 5
1
Programme utilisateur maître
(API/PC industriel)
2
Carte de communication/scanner
3
Programme utilisateur dans le SPC200
4
Sorties
5
Entrées

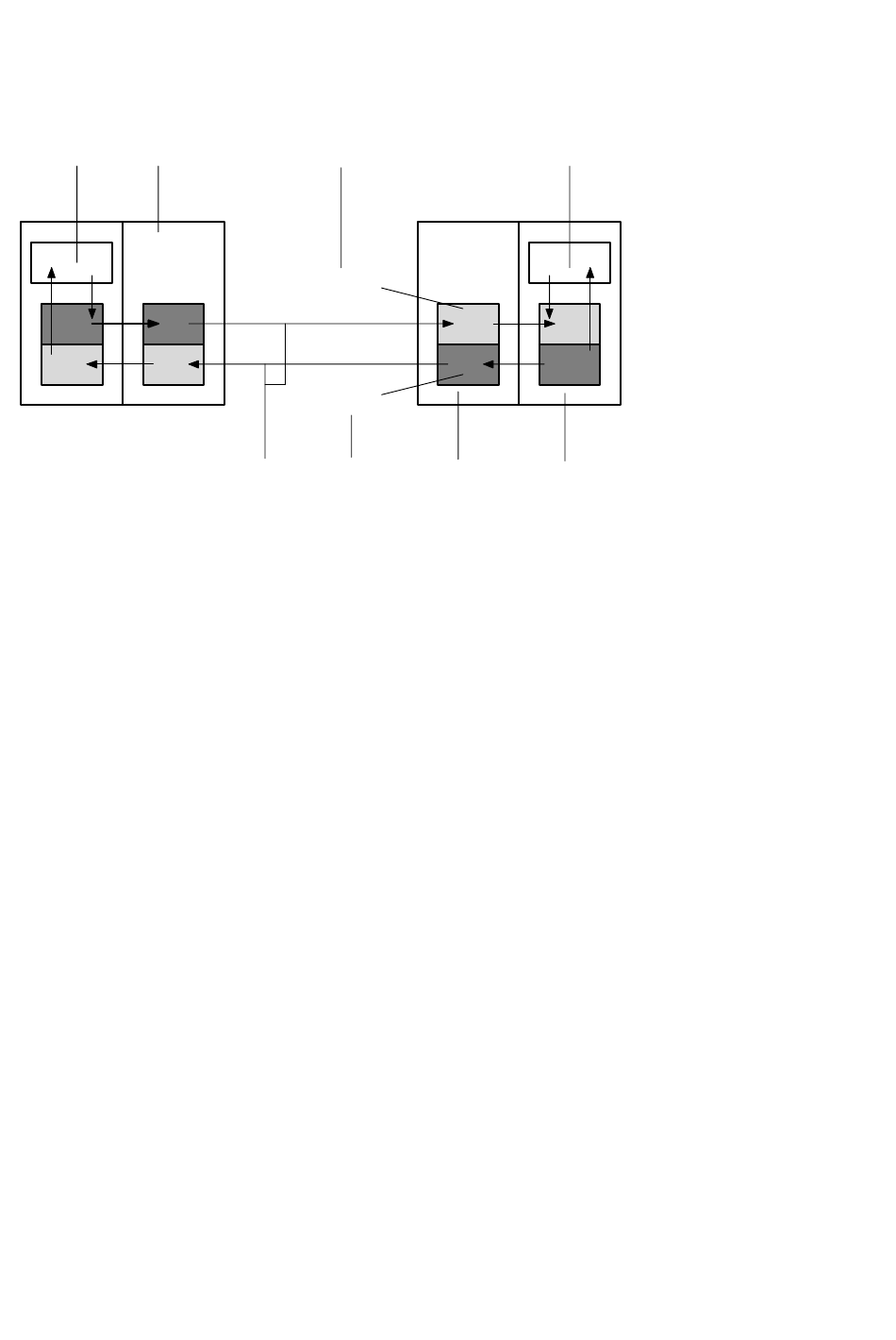

Fig. 1/4: Espace d'adresses d'I/O interne
1-8
8
I10.0 ... I13.15
Q10.0 ... Q13.15
9 8
6
I/O internes du SPC200
7
I/O internes de la carte de bus de
terrain pour SPC200-COM-CAN
8
Espace d'adresses max. ; indications
d'adresses du point de vue du SPC200
9
Bus de terrain DeviceNet
Compte-tenu du plus grand espace d'adresses d'I/O, davan-
tage de lignes de commande CN peuvent être appelées en
mode Sélection de bloc qu'en mode de fonctionnement par
carte d'I/O.
Avec la carte de bus de terrain, 10 bits sont disponibles en
mode Sélection de bloc, pour la sélection du numéro de ligne
de commande CN. Cela permet d'appeler le nombre maximal
admissible de lignes de commande CN (1 000 max.) des pro-
grammes de démarrage définis.
SPC200-COM-CAN SPC200
5 5
4 4
7
