ENGLISH
4.2

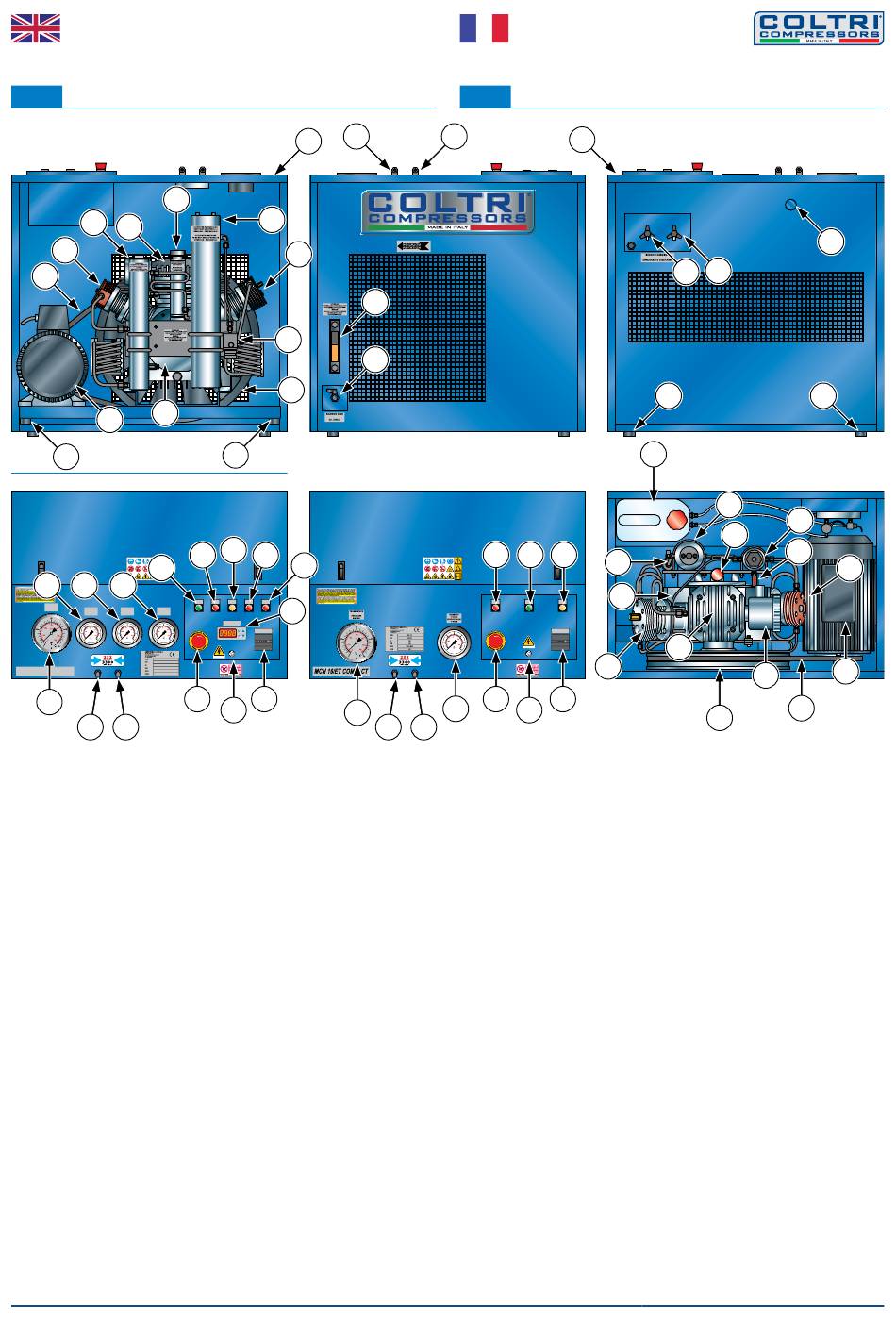

MACHINE PARTS
30
24
26
28
34
29
22
35
COMPACT EVO
3
14
13
12
PRESSOSTATO
PRESSURE
MANOMETRO
MANOMETRO
MANOMETRO
SWITCH
1° STADIO
2° STADIO
3° STADIO
PRESSURE GAUGE
PRESSURE GAUGE
PRESSURE GAUGE
1° STAGE
2° STAGE
3° STAGE
MCH-16
COMPACT EVO
SC000000
MCH-16/ET COMPACT EVO
2015
THREE-PHASE
7,5KW
11
15
15
1 Frame
2 Control pannel
3 ON pushbutton
4 Stop pushbutton
5 Condensate discharge
pushbutton
6 Oil level warning light
7 Direction of rotation indicator
light
8 Hour counter
9 Cabinet interior / cooling air
temperature
10 Emergency pushbutton
11 Automatic shutdown pressure
switch
12 3rd stage pressure gauge
13 2nd stage pressure gauge
14 1st stage pressure gauge
15 Refill hoses connection
16 Condensate discharge valves
17 Oil level
18 Oil discharge valves
19 Purifier filter
24 - 56
15
1
19
27
32
33
35
5
4
6
7
ON
OFF
TEST
LOW
WRONG
PURGE
LEVEL OIL
ROTATION
9
HOURMETER
HOURMETER
230 Volt
10
8
2
11
20 Intake extension hole
21 Condensate collection can
22 Motor
23 Compressor
24 Air filter
25 Final condensate separator
26 1
stage
st
27 2
stage
nd
28 3
stage
rd
29 Monobloc
30 Oil filler plug
31 Safety valve
32 Maintenance valve
33 Cooling fan
34 Belt
35 Anti-vibration device
MCH-13-16 COMPACT
FRANÇAIS
4.2
NOMENCLATURE
15
17
18
4
3
OFF
ON
230 Volt
10
12
2
15
15
1 Châssis
2 Panneau de commande
3 Bouton d'allumage
4 Bouton d'arrêt
5 Bouton de purge eau de
condensation
6 Voyant niveau d'huile
7 Voyant sens de rotation
8 Compteur des heures de
fonctionnement
9 Température interne cabine / air
refroidi
10 Bouton d'arrêt d'urgence
11 Pressostat de coupure
automatique
12 Manomètre pression 3e étage
13 Manomètre pression 2e étage
14 Manomètre pression 1er étage
15 Raccordement des tuyaux de
recharge
16 Robinets de purge eau de
condensation
17 Indicateur niveau d'huile
1
16 16
35
21
19
5
32
23
TEST
PURGE
HOURMETER
26
27
8
33
18 Robinets de purge d'huile
19 Filtre purificateur
20 Trou prévu pour une rallonge
d'aspiration
21 Jerrycan collecteur eau de
condensation
22 Moteur
23 Compresseur
24 Filtre à air
25 Séparateur final d'eau de
condensation
26 1
étage
er
27 2
étage
e
28 3
e
étage
29 Monobloc
30 Bouchon de remplissage huile
31 Soupape de sécurité
32 Soupape de maintien
33 Ventilateur de refroidissement
34 Courroie
35 Éléments anti-vibration
20
35
25
30
31
28
22
24
34
MU-MCH1316C-0617
