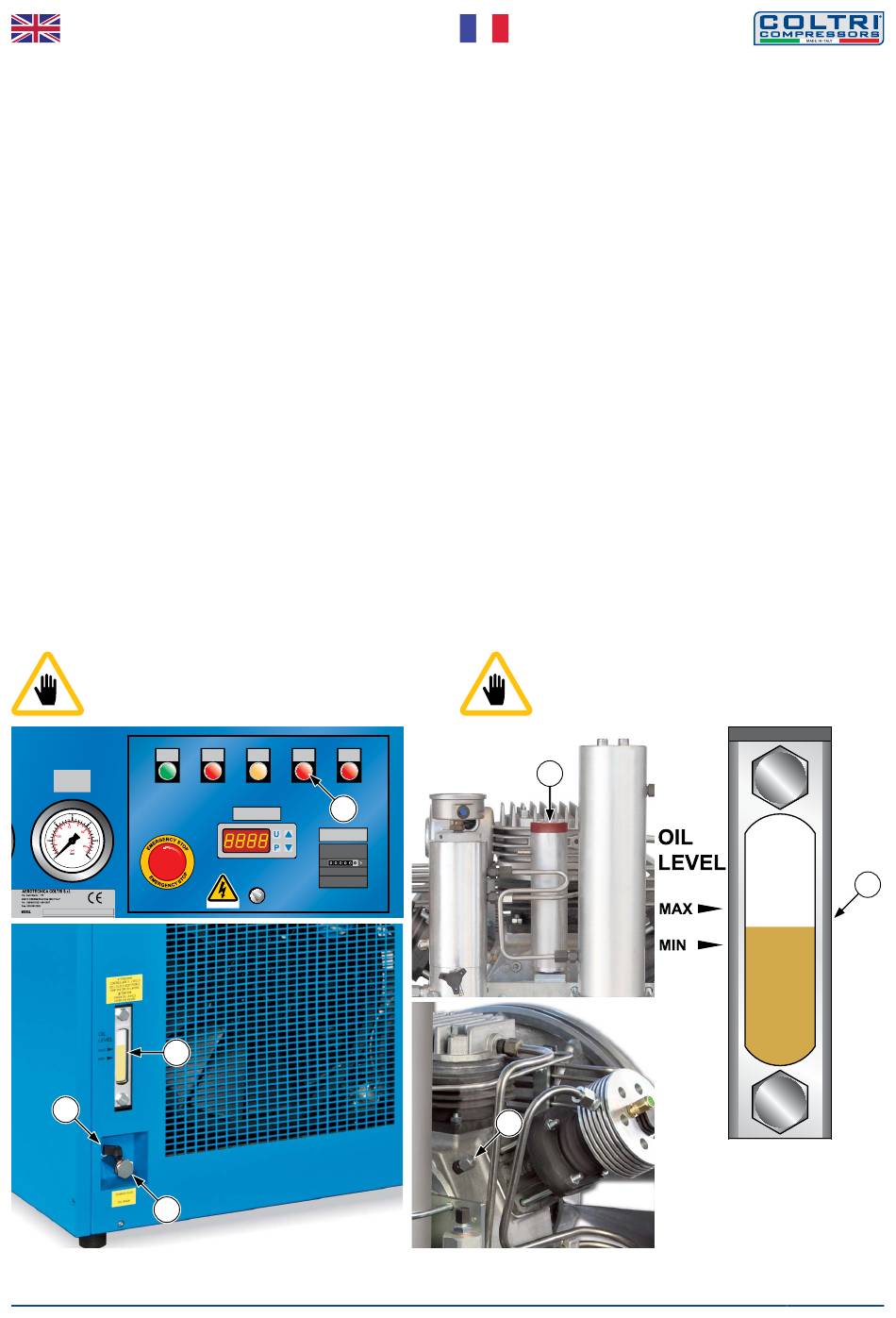

Checking the oil level
The oil level must be checked every 5 working hours of the compressor.
The oil level must be between the minimum and the maximum shown on
the oil level indicator (a).
Note that an excessive quantity of oil can cause infiltrations in the cylinders
and leave deposits on the valves while too low a level prevents proper
lubrication and could cause engine seizure.
If the oil level is not within the minimum and maximum limits top up or
drain as described in "Changing the lubricating oil".
Changing the lubricating oil
The lubricating oil must be changed every 250 working hours or annually.
To change the oil proceed as described:
- position a recipient under the drain plug (b) so that the oil flows into the
exhausted oil recipient (recipient capacity of at least 2 litres required);
- open the air vent (d);
- loosen the top-up plug (c);
- remove the plug (e), open the tap (b) and drain all the oil;
- close the drain plug (b);
- open the top plug (c);
- fill the oil sump with 2 litres of oil from top oil plug (see "Oil table");
- close the air vent (d);
- close the oil top plug (c);
- switch on the compressor and run it depressure area for 30 seconds;
- switch off the compressor and remove the plug from the power socket;
- check the oil level (a); if the oil level is not within the allowed limits top up
or drain;
- replace the cap (e).
WARNING: If the red light (f ) comes on this means that the oil
level is below the permitted minimum; stop the compressor
immediately and restore the correct oil level.
