ENGLISH
4.2

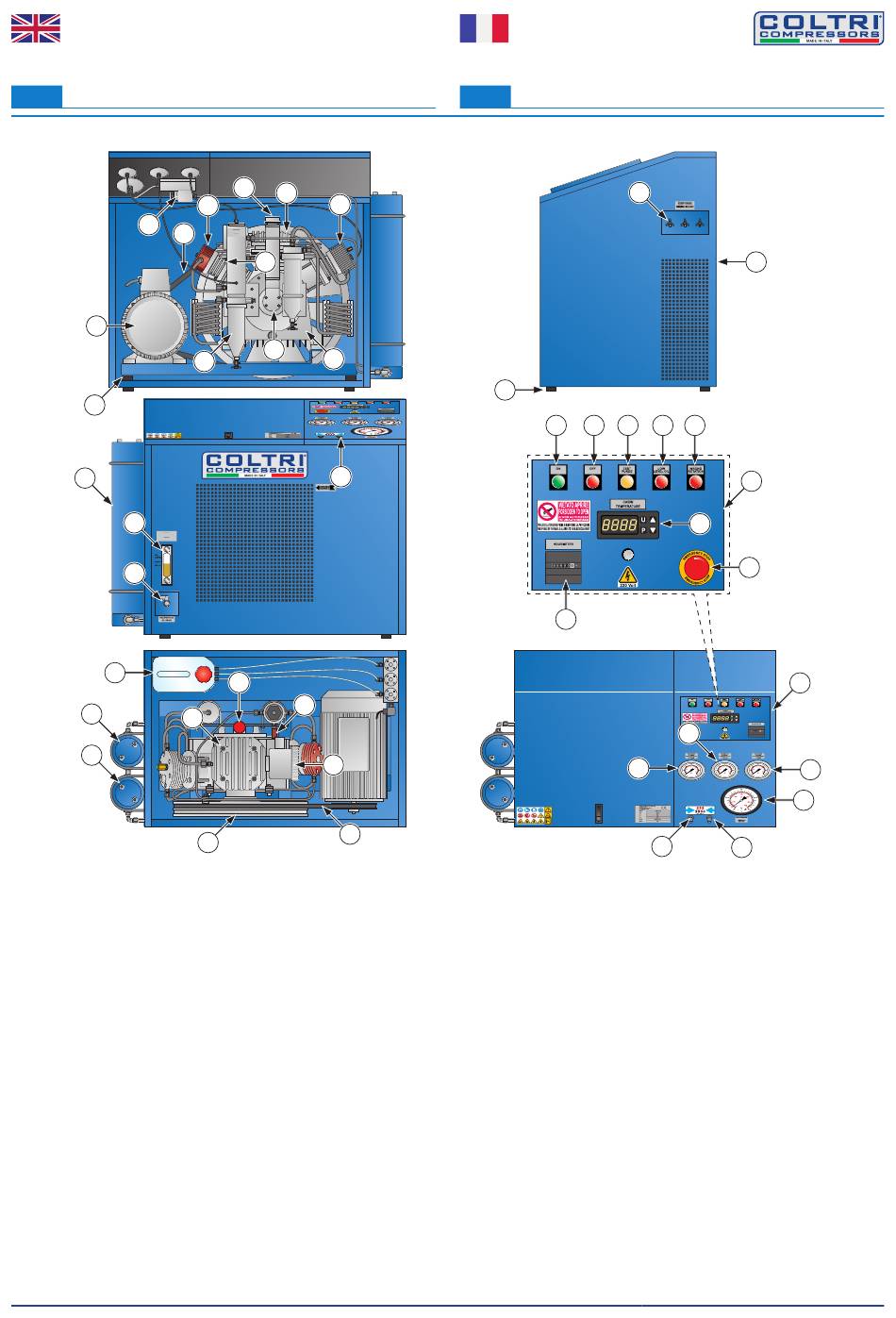

MACHINE PARTS
32
34
22
35
19
17
ATTENZIONE
CONTROLLARE IL LIVELLO DELL'OLIO
OGNI 50 ORE E SOSTITUIRLO OGNI
250 ORE DI LAVORO
WARNING
CHECK OIL LEVEL EVERY 50 HOURS
AND CHANGE OIL EVERY
250 WORKING HOURS
18
21
19
19
1 Frame
2 Control pannel
3 ON pushbutton
4 Stop pushbutton
5 Condensate discharge
pushbutton
6 Oil level warning light
7 Direction of rotation indicator
light
8 Hour counter
9 Cabinet interior / cooling air
temperature
10 Emergency pushbutton
11 Automatic shutdown pressure
switch
12 3rd stage pressure gauge
13 2nd stage pressure gauge
14 1st stage pressure gauge
15 Refill hoses connection
16 Condensate discharge valves
17 Oil level
18 Oil discharge valves
19 Purifier filter
24 - 60
30
26
27
28
USARE OLIO SPECIALE
ATTENZIONE
PER COMPRESSORI AD
SEPARATORE DI CONDENSA
ALTA PRESSIONE
SCARICARE OGNI 10-15 MINUTI
WARNING
USE SPECIAL OIL
CONDENSATE SEPARATOR
FOR HIGH PRESSURE
EMPTY EVERY 10-15 MINUTES
COMPRESSORS
33
36
29
25
15
30
31
23
24
34
33
20 Intake extension hole
21 Condensate collection can
22 Motor
23 Compressor
24 Air filter
25 Final condensate separator
26 1
stage
st
27 2
stage
nd
28 3
stage
rd
29 Monobloc
30 Oil filler plug
31 Safety valve
32 Maintenance valve
33 Cooling fan
34 Belt
35 Anti-vibration device
36 Oil pump
37 Condensate collection container
MCH-13-16-18 TROPICAL
FRANÇAIS
4.2
NOMENCLATURE
MARK
35
3
4
8
1 Châssis
2 Panneau de commande
3 Bouton d'allumage
4 Bouton d'arrêt
5 Bouton de purge eau de
condensation
6 Voyant niveau d'huile
7 Voyant sens de rotation
8 Compteur des heures de
fonctionnement
9 Température interne cabine / air
refroidi
10 Bouton d'arrêt d'urgence
11 Pressostat de coupure
automatique
12 Manomètre pression 3e étage
13 Manomètre pression 2e étage
14 Manomètre pression 1er étage
15 Raccordement des tuyaux de
recharge
16 Robinets de purge eau de
condensation
17 Indicateur niveau d'huile
16
1
5
6
7
2
9
10
13
12
15
15
18 Robinets de purge d'huile
19 Filtre purificateur
20 Trou prévu pour une rallonge
d'aspiration
21 Jerrycan collecteur eau de
condensation
22 Moteur
23 Compresseur
24 Filtre à air
25 Séparateur final eau de condensation
26 1
étage
er
27 2
étage
e
28 3
étage
e
29 Monobloc
30 Bouchon de remplissage huile
31 Soupape de sécurité
32 Soupape de maintien
33 Ventilateur de refroidissement
34 Courroie
35 Éléments anti-vibration
36 Pompe huile
37 Récipient collecteur eau de
condensation
MU-MCH1316TR-1116
2
14
11
